USB-C PORTOS POWER BANKRÓL MŰKÖDIK AZ INTEL ALAPÚ HORDOZHATÓ MIKROSZÁMÍTÓGÉP, AMIHEZ MÉG OLED KIJELZŐ IS TARTOZIK

A pici PC tápellátása két forrásból oldható meg, így lényegében szünetmentes működésre is alkalmas, ugyanis ha az egyik áramforrás nem érhető el, átállhat a másikra.
Víg Ferenc (J.o.k.e.r)
Víg Ferenc (J.o.k.e.r)
USB-C portos power bankról működik az Intel alapú hordozható mikroszámítógép, amihez még OLED kijelző is tartozik

A Hackaday virtuális hasábjain egy eléggé érdekes kis mikroszámítógép jelent meg a minap, ami egy Intel NUC konfiguráció köré épül. Az Alder Lake N100-as SoC egységet használó apróság nem egy erőmű, de kompakt felépítése ellenére azért elég sok feladatra lehet befogni. A 72 milliméter x 72 milliméter alapterületű ház, ami mindössze 42 milliméter magas, lényegében minden szükséges komponenssel rendelkezik, így igazából „csak” tápellátást kellett fabrikálni hozzá, valamint a HDMI videó kimeneten keresztül egy apró kijelzőt is csatlakoztatott a hordozható PC készítője, Matt Deeds. Az adatbevitel vezeték nélküli módon történik, maga a kijelző pedig zsanéros tartóra került, így használaton kívül lehajtható, azaz kevesebb helyet foglal és kényelmesebb egyik helyről a másikra hordozni.

Galéria megnyitása

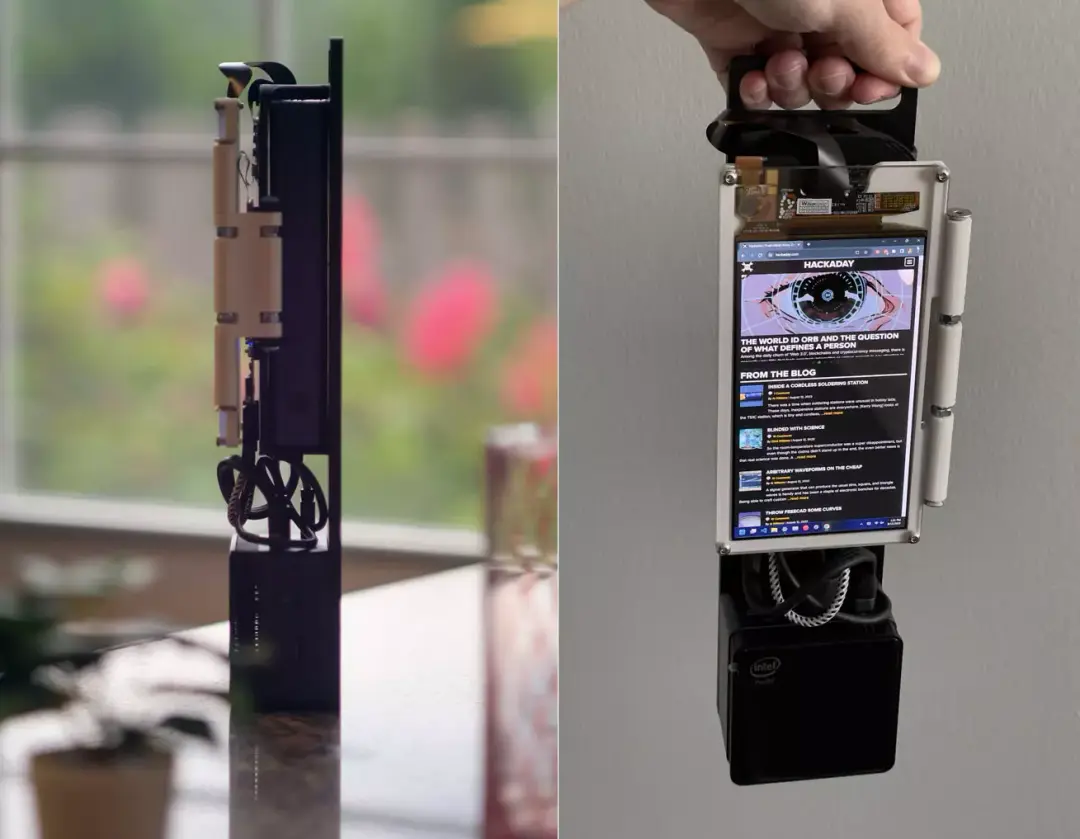

A mikroszámítógép komponensei egy lézervágással kialakított ABS lapra kerültek, ami 6 milliméter vastag, és a fogantyút is ebből a lapból vágták ki, amelynek segítségével magunkkal vihetjük a terméket bárhova, mint egy kisebb táskát. Az ABS lapot úgy alakította ki főhősünk, hogy az illeszkedjen az Intel NUC sorozatú Mini PC-hez, valamint a hordozható akkumulátor és az apró, mindössze 5 hüvelykes képátlójú OLED kijelző is kényelmesen elférjen rajta. A komponensek közül a power bank egy 3D nyomtatással készített keret segítségével illeszkedik a helyére, kapacitása 20 000 mAh és maximum 65 W teljesítmény leadására képes. Az USB Power Delivery szabványt támogató külső akkumulátort rögzítő keret szélére került az OLED kijelző zsanérja, ami szintén 3D nyomtatással készült.

Galéria megnyitása

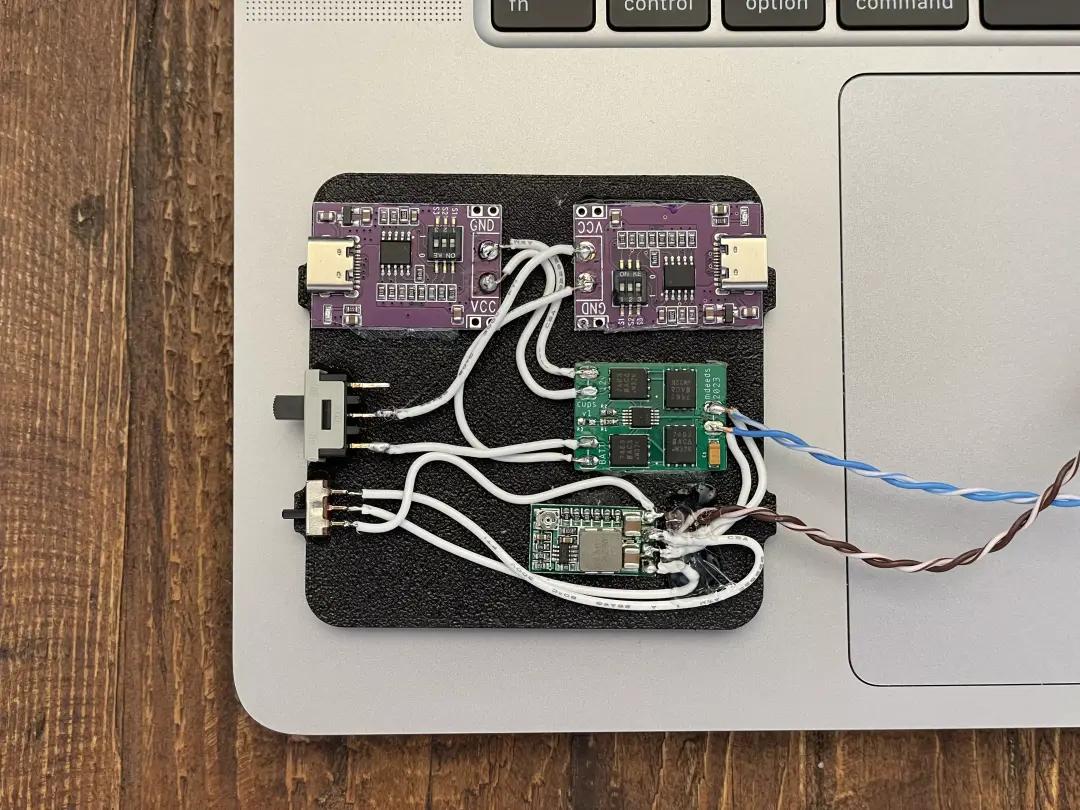

Az utolsó pillanatban készült még egy extra keret is a termékhez, ami a Mini PC házának tetejére került. Ebben gyakorlatilag egy apró „szünetmentes tápegység” elektronika foglal helyet. Ez a kiegészítő elektronika arról gondoskodik, hogy a PC stabil és folyamatos tápellátást kapjon, valamint arról is, hogy a külső akkumulátort tölteni lehessen, ugyanis erre alap esetben nincs lehetőség: vagy a PC-t látja el árammal, vagy töltődik, a kettő együtt nem megy. A kis kiegészítő áramkörrel ez a probléma is meg lett oldva, ráadásul egyfajta szünetmentes tápegység funkciót is sikerült beleintegrálni a rendszerbe, ami nagyon jól jöhet.

Galéria megnyitása

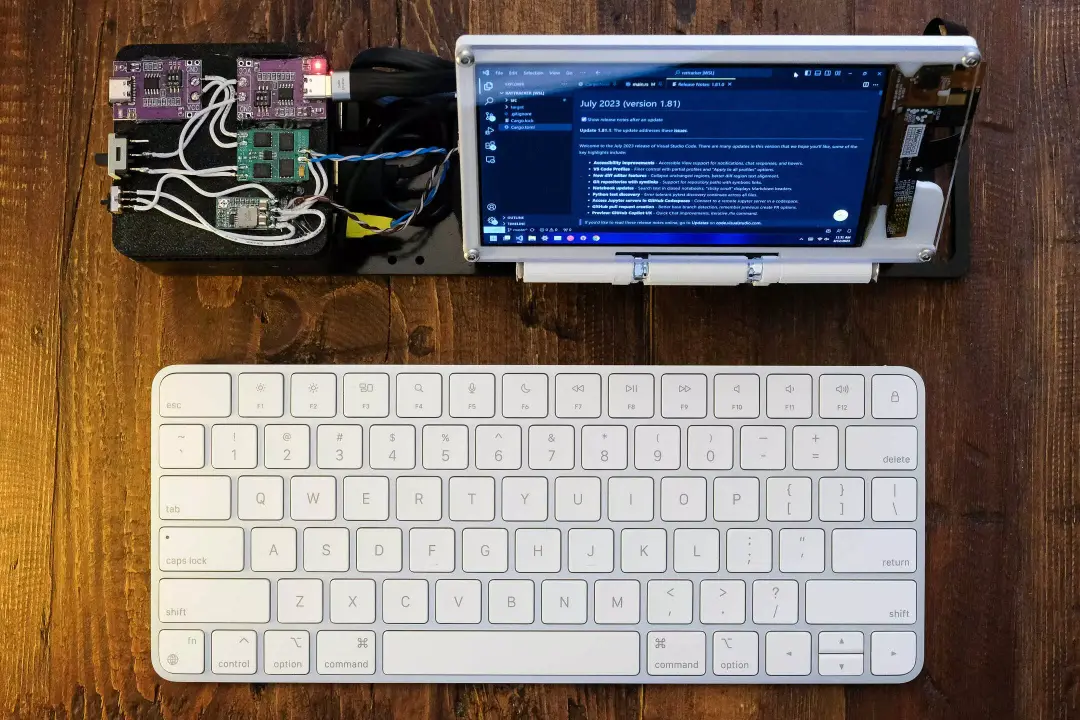

Az apróság ebben az esetben Windows operációs rendszert futtatott, de igény szerint Linux vagy egyéb operációs rendszer is telepíthető rá. Az apró OLED kijelző ugyan nem rendelkezik nagy képtérrel, de alapvető feladatok elvégzésére így is alkalmas lehet a termék. Kihívás volt egyébként, hogy a kijelző csatlakoztatásához eléggé rövid és rugalmas HDMI kábelt sikerüljön találni, ám ezt az akadályt is sikerült átugrani, valamint az USB-C kábelek között is sikerült kellően rövid és rugalmas példányt találni.

Galéria megnyitása

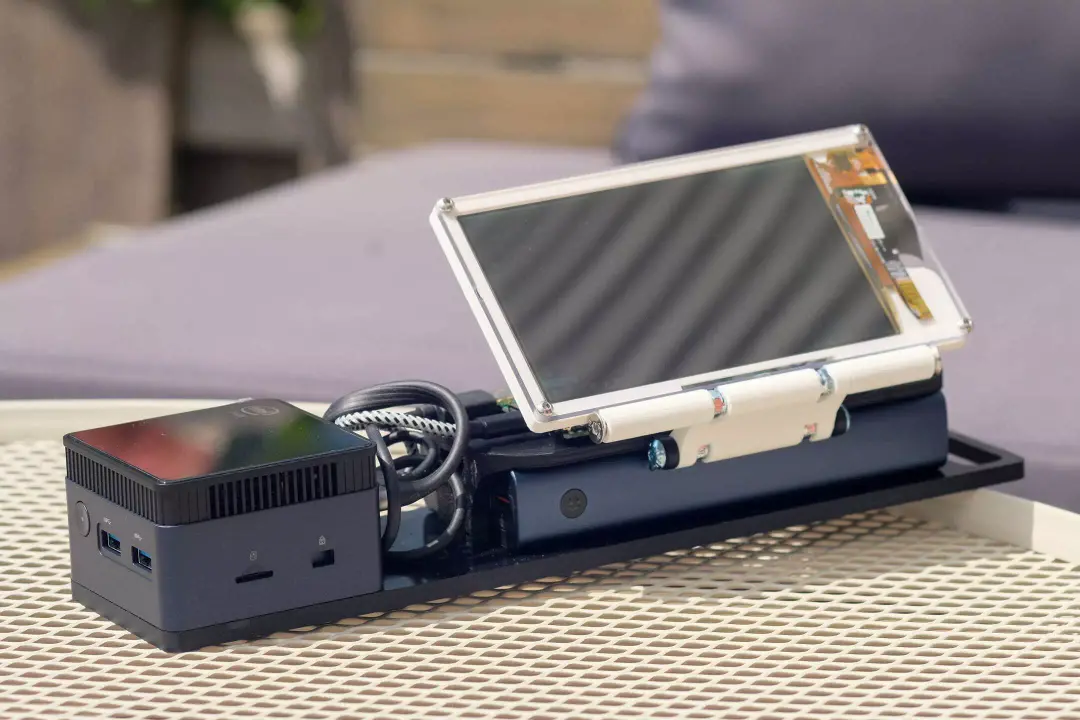

A kompakt PC-t könnyen lehet hordozni, az ABS hordozóréteg eléggé stabillá és merevvé teszi a dizájnt, a behajtható kijelző pedig segít a biztonságos szállításban. A szünetmentes tápegység funkció már csak hab a tortán – ezt egy második külső akkumulátorral vagy egy USB-C portos, Power Delivery támogatással ellátott töltővel egyaránt használni lehet.
