Az Nvidia a következő generációs grafikus processzorok esetében két külön architektúrát használ az eddigi pletykák alapján: a gamereknek szánt termékeket az Ada Lovelace veszi célba, míg az adatközpontok igényeihez szabott gyorsítókártyák alapját a Hopper architektúra adhatja. Utóbbival kapcsolatban eddig azt lehetett sejteni, hogy az Nvidia most már nem monolitikus GPU-t készít, hanem úgynevezett MCM dizájnt, ahol kettő vagy több lapka gondoskodik a megfelelő teljesítményről.

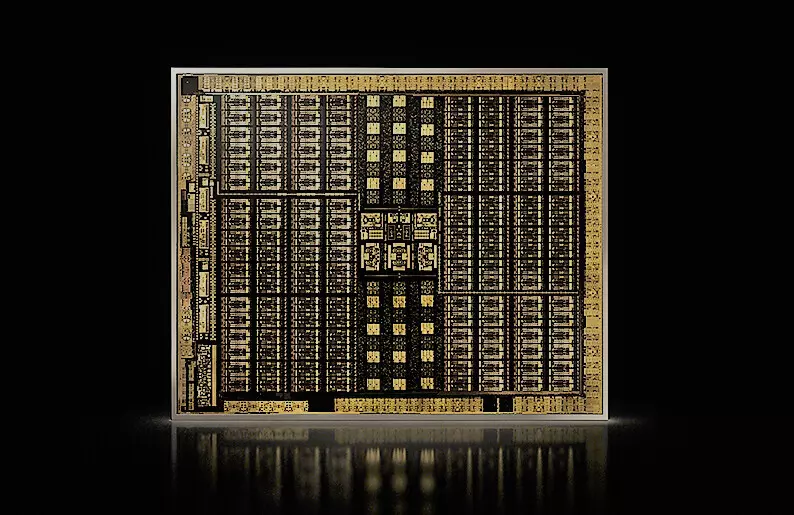

Most a népszerű és többnyire megbízhatónak számító szivárogtató, kopite7kimi arról számolt be, hogy a Hopper architektúrára támaszkodó következő generációs GPU, ami elsősorban a HPC szegmens számára készül, mégis monolitikus kivitelben érkezik. Az egyetlen nagy lapka formájában érkező GPU minden eddiginél nagyobb lesz, ugyanis közel 1000 négyzetmilliméteres kiterjedéssel bír majd, ami abszolút nem pici. A GA100, ami jelenleg az Nvidia HPC kínálatának csúcsát képezi, „csak” 826 négyzetmilliméteren terül el.
Az 1000 négyzetmilliméteres GH100-as GPU gyártása elméletben igen nehézkes lehet, hiszen a rendkívül komplex dizájn miatt rengeteget számít majd a kihozatali arány alakulása. A források szerint a GH100 felhasználásával igazából akár MCM lapka is készülhet, amelynek fedélzetén két darab ilyen óriás-GPU foglal helyet – ez lehet majd a GH102. Utóbbira szükség is lehet, amennyiben az Nvidia tényleg arra készül, hogy az A100-hoz képest háromszoros teljesítménynövekedést érjen el a GH100 alapú megoldásokkal.
Az új generációs GPU-val kapcsolatban korábban olyan értesülés is napvilágot látott, amely szerint a TDP keret nem lesz éppen alacsony: a fáma 1000 W-ról szól, ami már nagyon hatékony és megfelelő teljesítményű hűtést igényel. Mivel az Nvidia a HGX sorozat keretén belül most is kínál folyadékhűtéses megoldásokat, az extrém magas TDP keretre is érkezhet megoldás.
