Immár 12 nm-es gyártástechnológiával készülnek a Samsung legfejlettebb DDR5-ös memóriachipjei

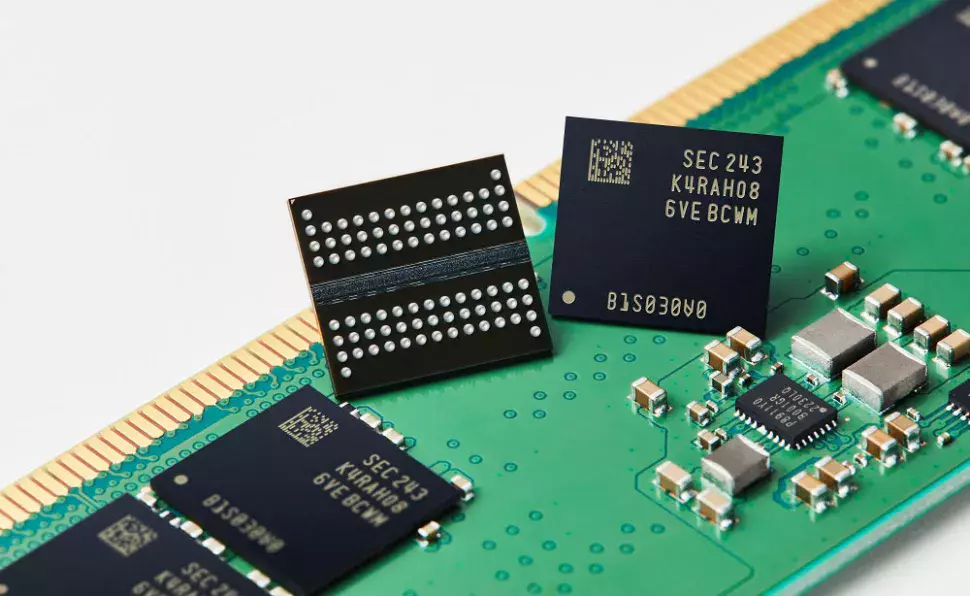

A Samsung egy rendkívül fontos mérföldkőhöz ért a napokban, már ami a DDR5-ös memóriaszabvány köré épülő memóriachipeket illeti, ugyanis a dél-koreai óriásvállalat megkezdte a 12 nm-es csíkszélességgel készülő DDR5-ös memórialapkák sorozatgyártását. Az új gyártástechnológia köré épülő fejlesztés képviselői igen komoly előrelépést hoznak az előző generációs 14 nm-es gyártástechnológiával készülő termékekhez képest, hiszen fogyasztásuk nagyjából negyedével alacsonyabb lesz, valamint a termelékenység is ötödével javul, azaz ennyivel több DDR5-ös memóriachip foglalhat helyet egyetlen szilíciumostyán, ami több chip egyidejű gyártását teszi lehetővé.

Az új memóriachipek 16 Gb-es kapacitással rendelkeznek, azaz 2 GB-os példányokról van szó, amelyeknél a maximális adatátviteli sávszélesség továbbra is 7,2 Gbps lesz, ahogy azt az előző generációs termékeknél megszokhattuk. A Samsung szerint ezzel a sebességgel egy 30 GB-os UHD film DRAM chiptől DRAM chipig terjedő másolásának ideje nagyjából egy másodperc lehet. Noha a sebesség igazából nem nőtt, mivel új gyártástechnológia áll rendelkezésre, nincs kizárva, hogy a tuningpotenciál érezhetően javult, ám erről majd csak az első független tesztek eredményeinek publikálását követően bizonyosodhatunk.

Galéria megnyitása

Az új memóriachipeknél számos változtatást vezettek be dizájn terén annak érdekében, hogy a kitűzött célok elérhetőek legyenek. Ilyen újítás, hogy egy új high-K anyagot vetettek be, amelynek köszönhetően a tranzisztorok kapuelektródája magasabb kapacitanciával rendelkezhet, éppen ezért könnyebben meg lehet majd különböztetni az aktuális állapotát, ami mindenképpen előnyös. A pozitívumok közé tartozik még, hogy a Samsung mérnökei a fejlesztések hatására sikeresen csökkentették a chipek üzemi feszültségét – ez nagyrészt a csíkszélesség-váltásnak köszönhető –, valamint csökkentették a jelzaj mértékét is, ami segít az optimális és stabil működés elérésében.

A számok nyelvén a fentiek azt jelentik, hogy a 12 nm-es csíkszélességgel készülő 16 Gb-es DDR5-ös memórialapkák az előző generációs megoldásokhoz képest 23%-kal kevesebbet fogyasztanak, a termelékenység pedig akár 20%-kal is javulhat általuk, vagyis ennyivel több chip készülhet egyetlen szilíciumostya segítségével. A gyártó szerint az újdonságok esetében már zajlanak a kompatibilitással kapcsolatos tesztek, az AMD rendszereivel igazából kompatibilisek is a termékek, ám ezzel egy időben egyéb, megnevezni nem kívánt vállalatokkal is zajlik az együttműködés ezen a téren.

A 12 nm-es csíkszélességgel legyártott 16 Gb-es DDR5-ös memóriachipek a tervek szerint első körben az üzleti szegmensben kaphatnak helyet, vagyis elsősorban adatközpontokban, mesterséges intelligenciával foglalkozó rendszerekben, illetve következő generációs üzleti konfigurációkban találkozhatunk velük. Az újdonságok később a konzumerpiaci termékek szegmensébe is leszivároghatnak, ám az egyelőre nem derült ki, hogy erre pontosan mikor kerülhet sor.
