A TSMC következő generációs node-ja, az A14, ami 1,4 nm-es osztályú csíkszélességnek minősül, meglehetősen nagy tempóban halad a tömegtermelésbe állás felé vezető úton. Az A14 jelenleg kísérleti gyártásban van, amelynek célja, hogy az új node iránt érdeklődő ügyfelek kitapasztalhassák, hogyan teljesítenek majd az általuk kifejlesztett chipek az említett gyártástechnológia mellett, majd az esetlegesen szükséges módosításokat is elkészíthetik a tömegtermelés megkezdése előtt. A TSMC ezzel egy időben optimalizálhatja az új gyártástechnológia különböző paramétereit, ezáltal a kihozatali arány, a teljesítmény, illetve az energiahatékonyság is elérheti, illetve egyes esetekben – lapkadizájntól függően – akár meg is haladhatja a sarokszámokat.

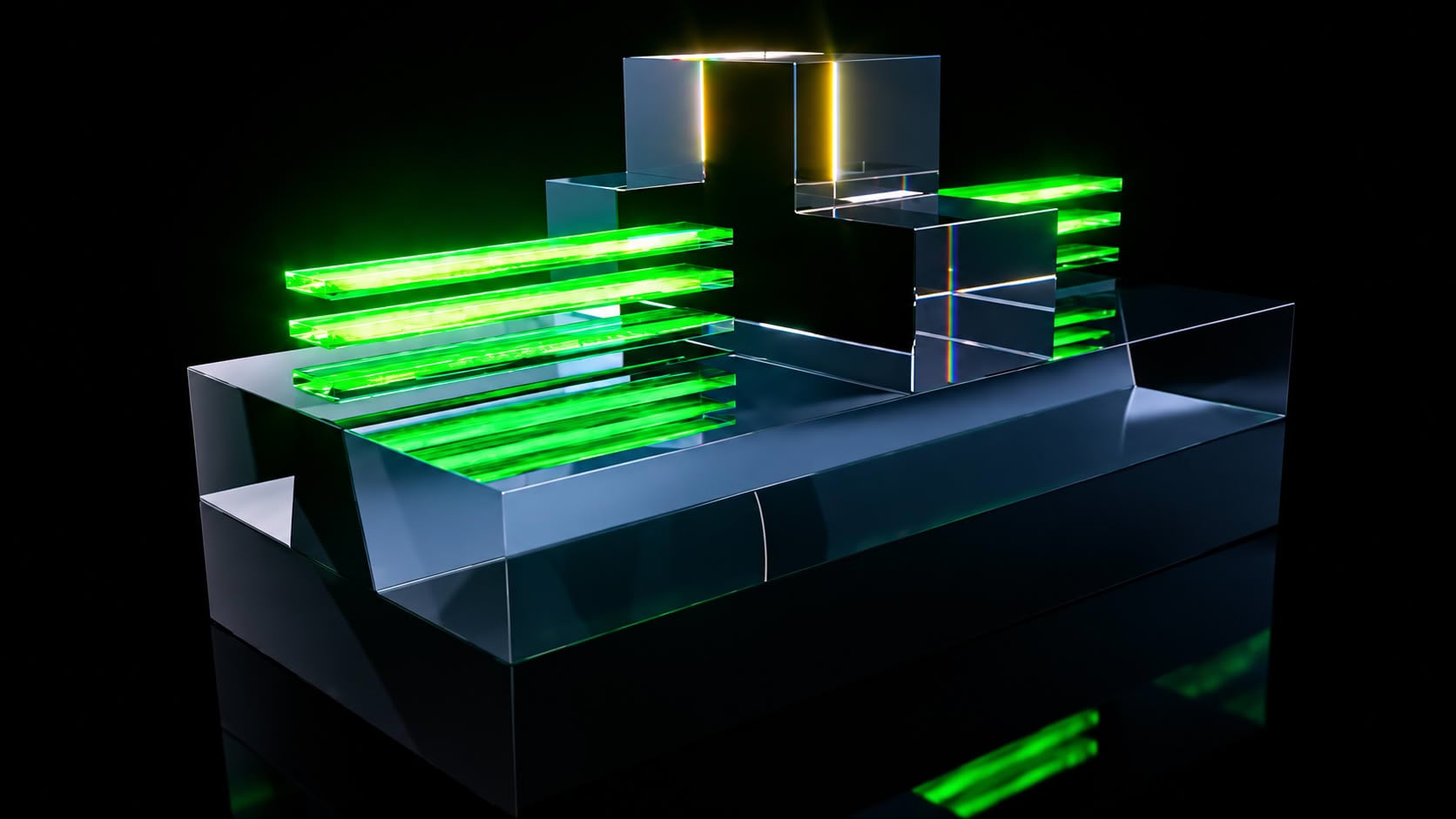

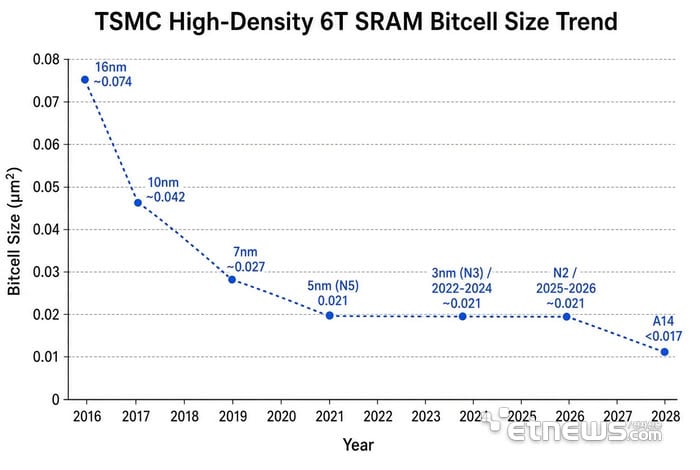

Az A14 kapcsán érdekesség, hogy míg az eddigi csíkszélességeknél a fejlesztések ellenére sem igazán sikerült skálázni az SRAM cellákat, addig az A14 egy jókora előrelépést hoz végre ezen a téren, amire már nagy-nagy szükség volt. Az SRAM cellák mérete nagyjából 6 éve állandó, hiszen az 5 nm-es osztályú csíkszélességek bevezetése óta 0,021 µm² a kiterjedése egy-egy ilyen SRTAM 6T bitcellának, miközben a logikai elemeknél jelentős előrelépés történt ezen a téren.
Az A14-es csíkszélesség 2028-as bevezetésével egy 8 éve tartó stagnálás törik meg, ugyanis az SRAM 6T bitcellák mérete jelentősen csökkenni fog: a jelenlegi 0,021 µm² helyett immár 0,017 µm² kiterjedéssel bír majd egy-egy ilyen komponens, ami közel 20%-os javulást eredményez. Ezt az áttörést több területen is kamatoztatni tudják majd, ami azt eredményezi, hogy azonos chipterületen nagyobb SRAM kapacitás kialakítására lesz mód, vagy ugyanaz az SRAM kapacitás kisebb helyen is elférhet, ezzel értékes tranzisztor-büdzsét spórolva az egyéb összetevők számára.
Amennyiben minden a jelenlegi tempóban halad és nem jön közbe semmilyen váratlan probléma, akkor a kockázati termelés már 2027-ben elindulhat, méghozzá megfelelő kihozatali arány mellett. Amennyiben ezen a területen is sikerül gyorsabban haladni az előzetes ütemtervhez képest, akkor 2028-ban a tömegtermelés is beindulhat az A14 node-on, ráadásul erre néhány hónappal hamarabb sor kerülhet, mint azt eredetileg tervezték.
Az A14 egyébként a 2 nm-es osztályú N2 node-hoz képest jelentős előrelépést hoz, ugyanis azonos fogyasztás és komplexitás mellett akár 15%-kal magasabb teljesítmény elérésére ad módot, míg azonos komplexitás és órajel mellett akár 30%-os fogyasztáscsökkenést hozhat. Az SRAM bitcellák sűrűsége közel 20%-kal növekedhet, miközben a logikai komponensek sűrűsége pontosan 20%-kal emelkedhet. Ez jelentős előrelépést hoz, hiszen a memória skálázása esetében eddig nem volt akkora fejlődés, mint a logikai komponenseknél. Az A14-es gyártástechnológia első körben Tajvanon, a TSMC központjában juthat szerephez, majd a tömegtermelést is ott indíthatják meg, de csak valamikor 2028 környékén.
