Az Nvidia Titan RTX ADA videokártyája eredetileg a GeForce RTX 5090 fölé érkezett volna és igazából előbb is jelent volna meg, mint az aktuális csúcskártya, ám az Nvidia csapata valamiért úgy döntött, mégsem dobják piacra az újdonságot. Talán úgy vélték, bőven elég lesz a GeForce RTX 5090, az RTX Titan ADA tervezésénél és a prototípusnál szerzett tapasztalatokat pedig majd felhasználják egy következő generációs modellnél.
A pontos okot valószínűleg majd csak később tudhatjuk meg, addig is érdemes néhány pillantást vetni az RTX Titan ADA prototípusra, amire der8auer, a népszerű extrém tuningos még korábban tett szert, a napokban viszont úgy döntött, darabokra szedi a videokártyát és megmutatja, hogyan is épül fel a különlegesség. A folyamat során természetesen a diszkrécióra is ügyelt, vagyis azt a részt nem mutatta meg, ahol a videokártya beazonosítására szolgáló adatok találhatóak.

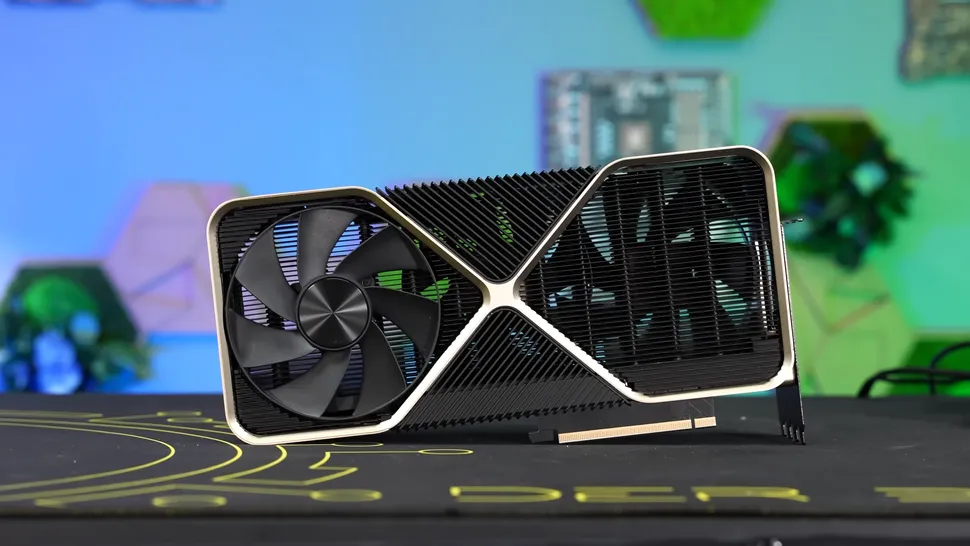

A négy slotnyi helyet foglaló monstrum egy igazi különlegesség, amelynél nem a klasszikus felépítést használták, ezt jól mutatja az is, hogy a hűtőtömb lamelláin át lehet látni, vagyis nincs mögöttük nyomtatott áramköri lap, ahol normál esetben lenni szokott. Ez azért van így, mert a nyomtatott áramköri lap a PCI Express 5.0 x16-os slotra merőlegesen foglal helyet, vagyis a videokártya alsó éle mentén helyezkedik el. A videó kimenetek ezért kerültek egymás fölé és nem egymás mellé, itt viszont nem egy külön nyomtatott áramköri lapon foglalnak helyet, mint például a GeForce RTX 5090 Founders Edition modellnél, hanem a fő nyomtatott áramköri lapra kerültek. A hatalmas videokártya három darab DisplayPort 1.4a és egy darab HDMI 2.1-es videó kimenettel érkezik.

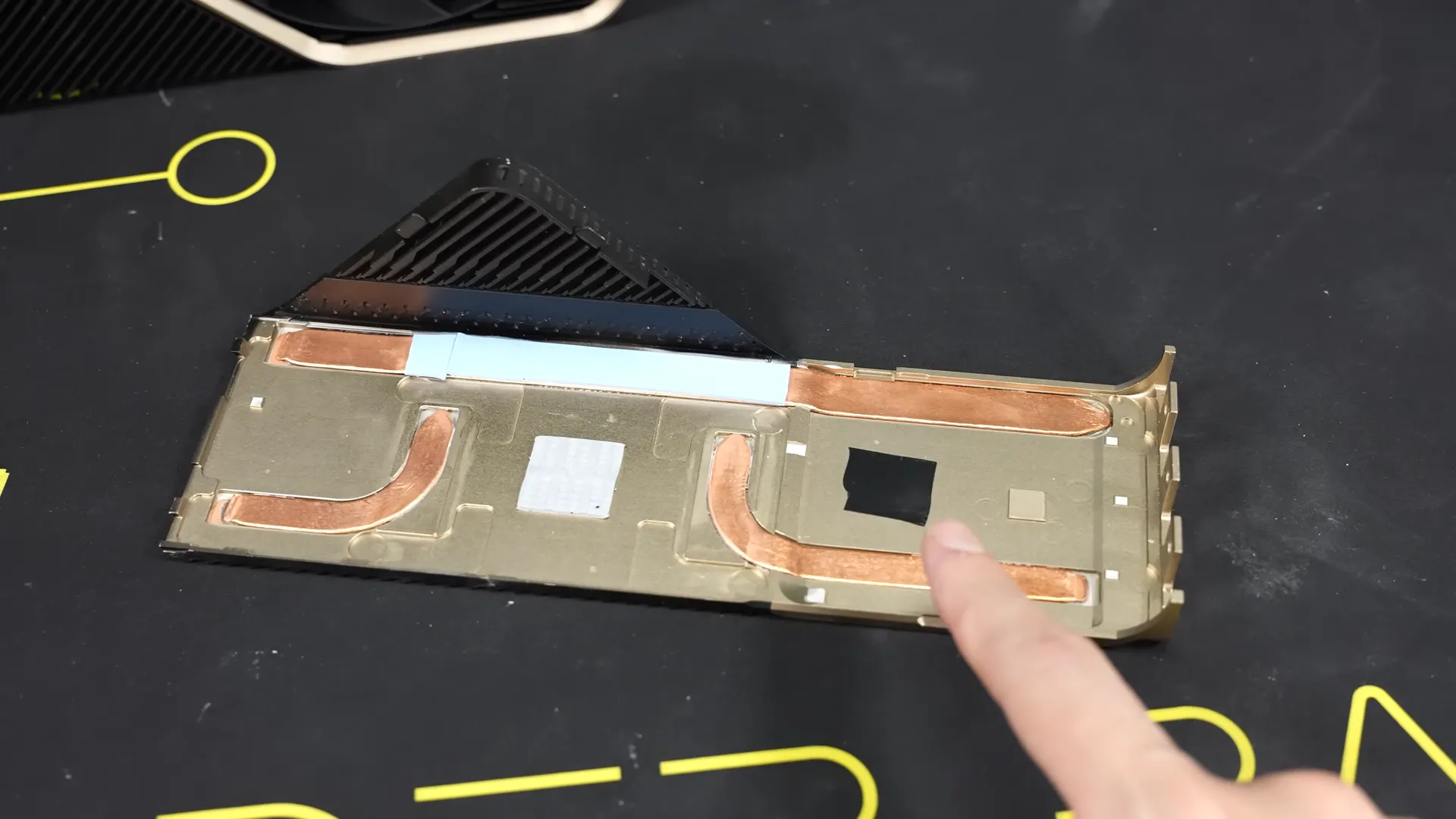

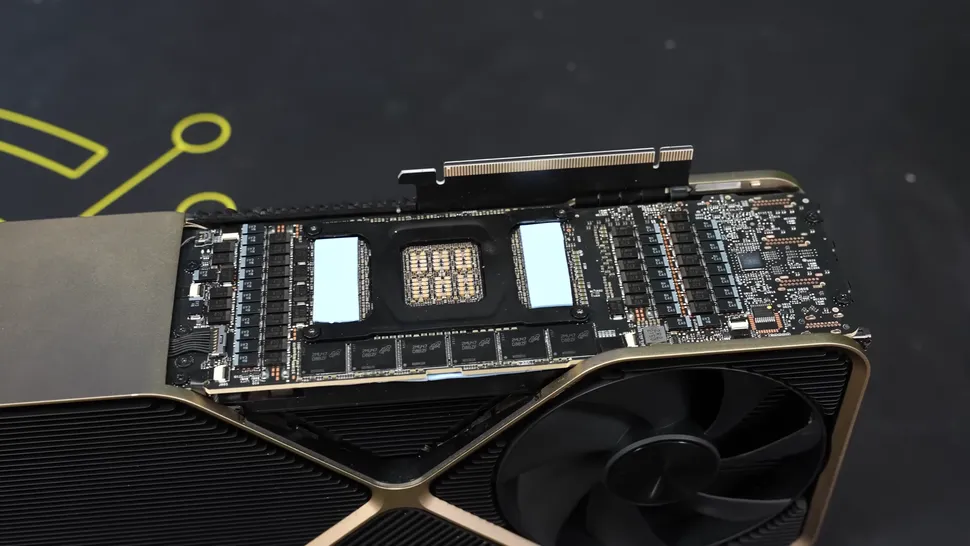

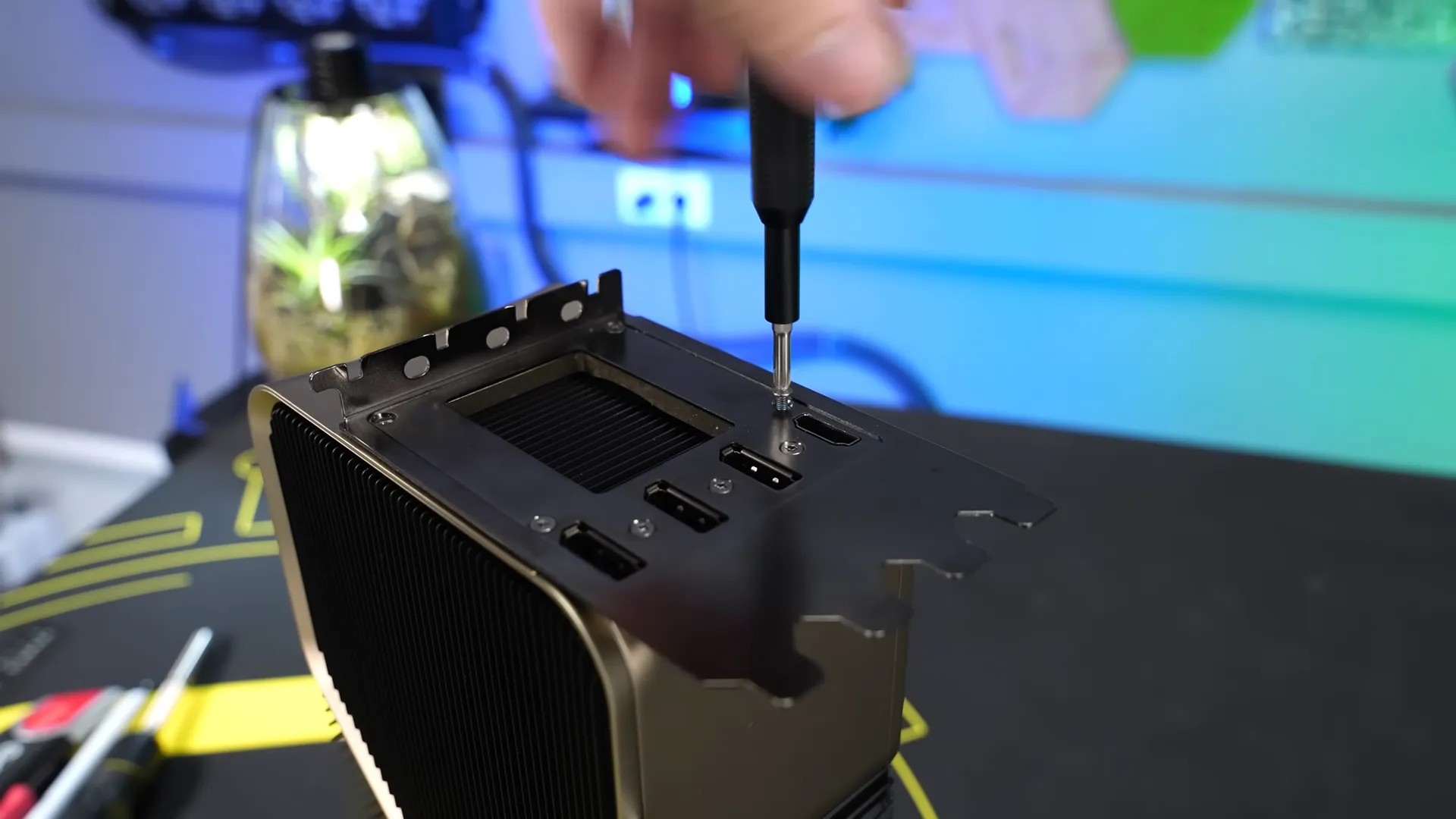

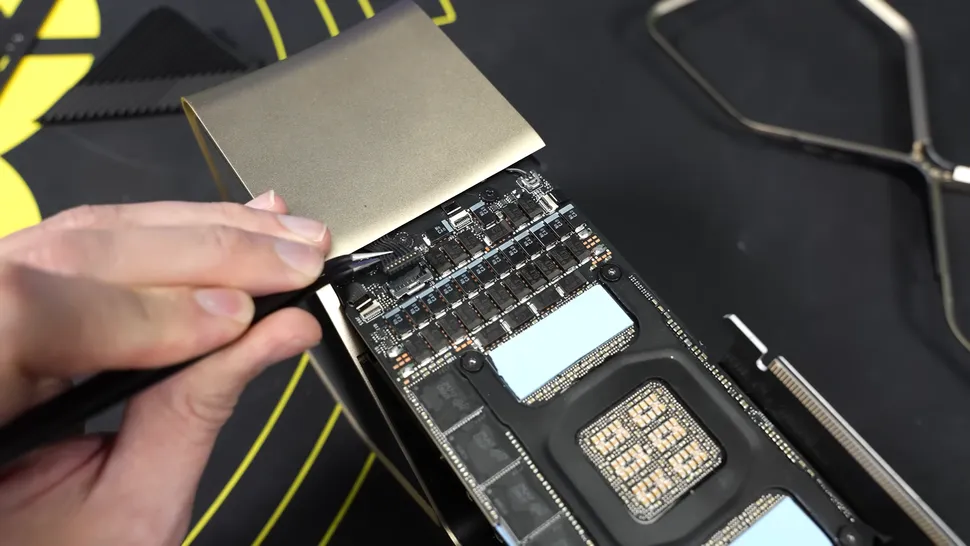

A videokártya szétszedéséhez először a videó kimenetek körüli borítást kell eltávolítani, majd az az alsó takarólemez leszedhetővé válik, ami hőcsöveket is tartalmaz, így gyakorlatilag hátlapi hűtőlemezként funkcionál, ami hővezető lapokon keresztül érintkezik a melegedő komponensekkel, például a memóriachipekkel és a VRM áramkör alkatrészeivel. A memóriachipekből egyébként összesen 24 darab áll rendelkezésre, a nyomtatott áramköri lap mindkét oldalán találunk 12-12 darabot, így jön össze a 48 GB-nyi GDDR7-es VRAM.

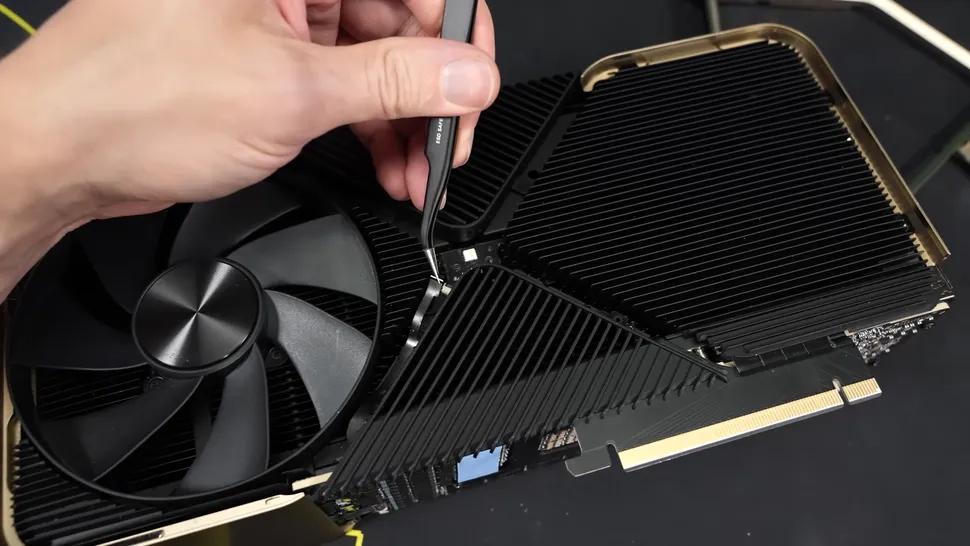

A következő lépés a nagy „X” alakú díszítőelem kiszedése, ami mögött csatornákban haladnak a ventilátorok kábelei, amelyek a felső váz közepéhez, valamint a nyomtatott áramköri lap széléhez kapcsolódnak. A fő nyomtatott áramköri lapot tartja még néhány csavar, ezeket eltávolítva egy rugós megoldással találkozunk, ami középen helyezkedik el. Itt néhány szerelési műveletet kamerán kívül követett el a videós, hogy ne látszódjanak a videokártya azonosítását segítő számok.

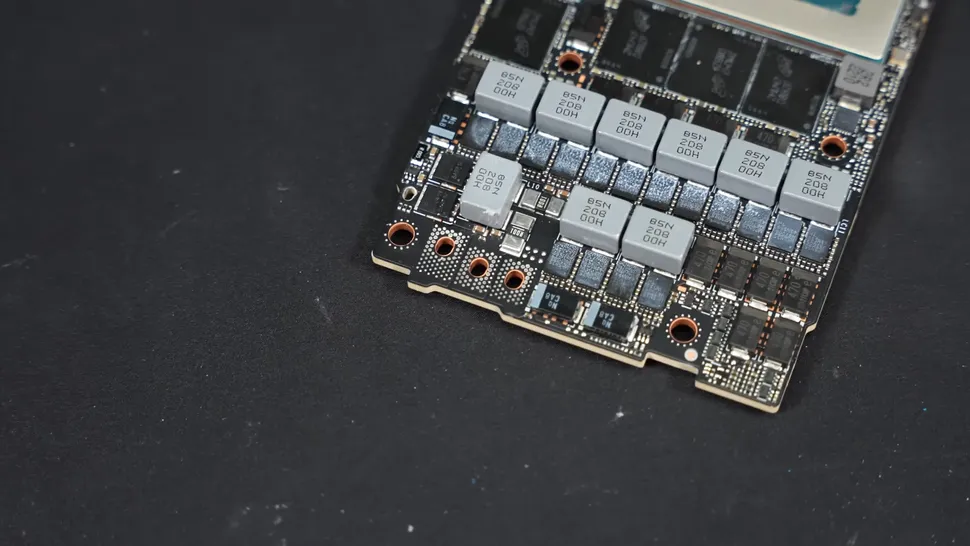

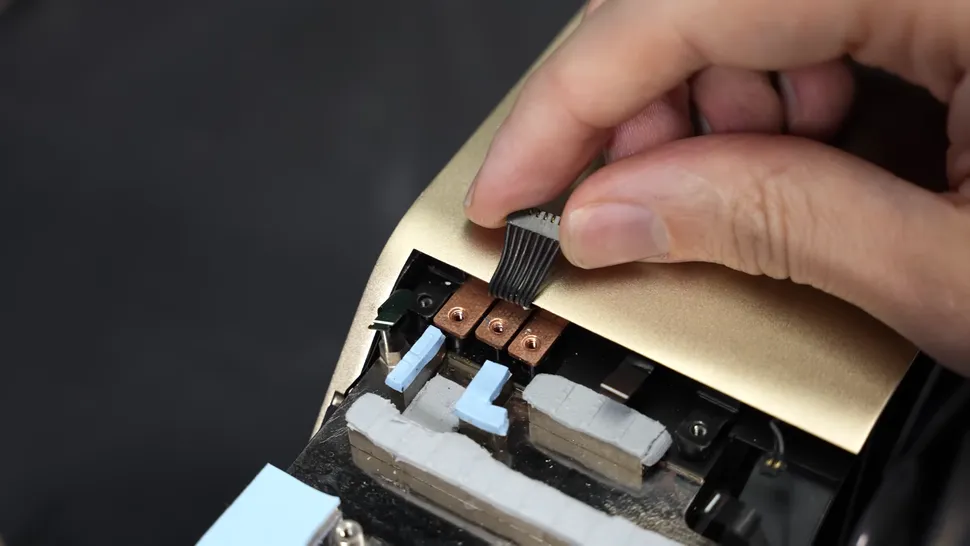

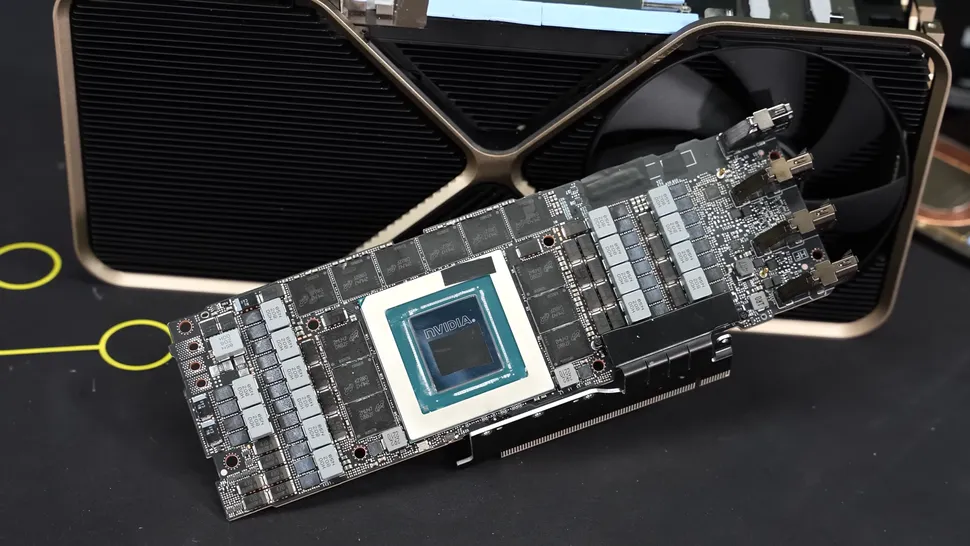

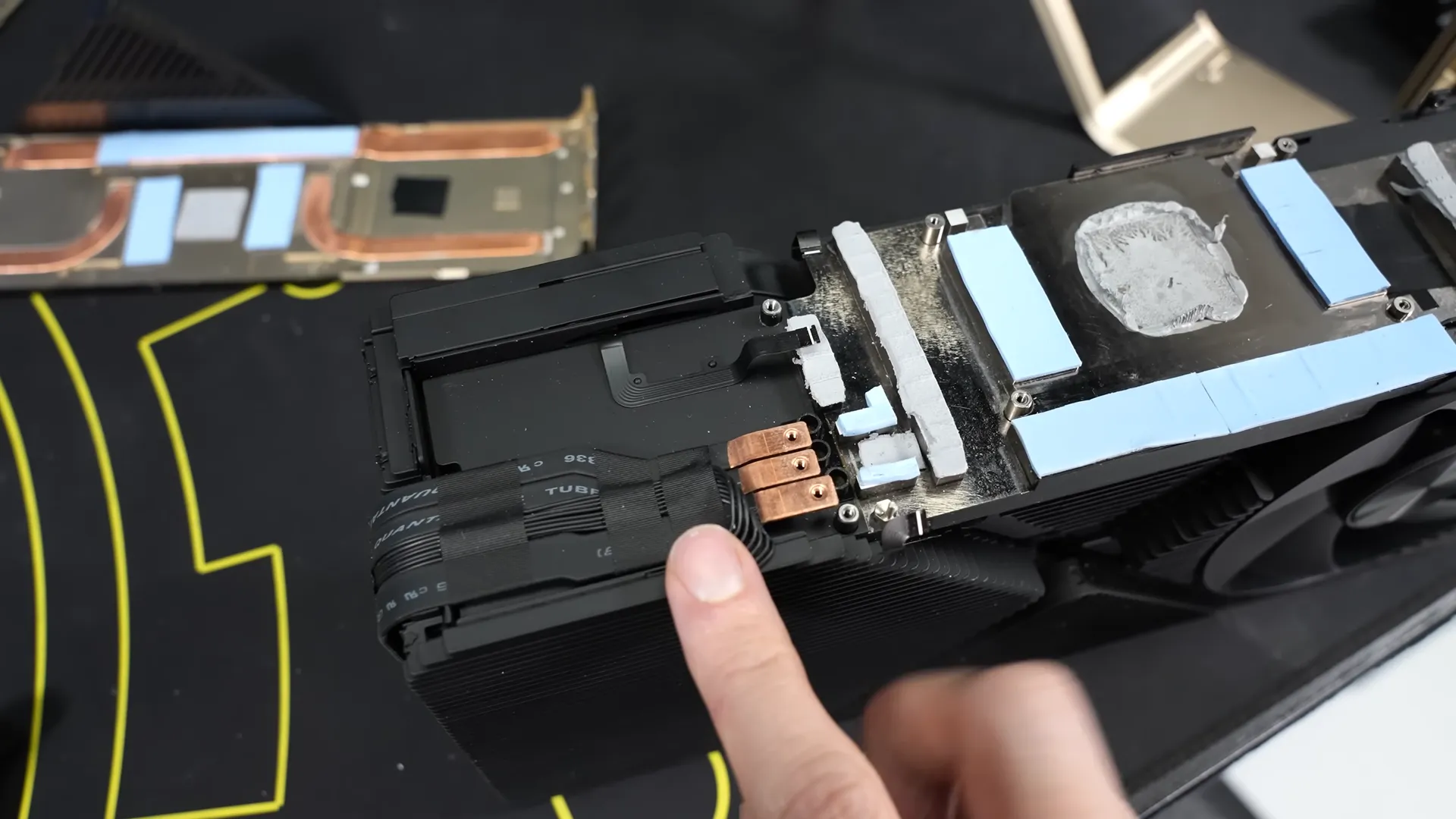

Maga a nyomtatott áramköri lap egy mérnöki alkotás, amin meglehetősen sűrűn foglalnak helyet az egyes komponensek, köztük az AD102-es grafikus processzorral. A PCI Express 5.0 x16-os slothoz egy szalagkábeles megoldással kapcsolódik a fő nyomtatott áramköri lap, hiszen a fő NYÁK-hoz képest a PCIe slot 90 fokkal elforgatva foglal helyet a rendszerben a speciális felépítés miatt. A nyomtatott áramköri lap végén három érintkező is található, amelyek ellendarabja a hűtő belső felén található. Ezek közül egy érintkező a negatív ág, míg a másik kettő a 12VHPWR tápág pozitív kivezetéseihez kapcsolódik.

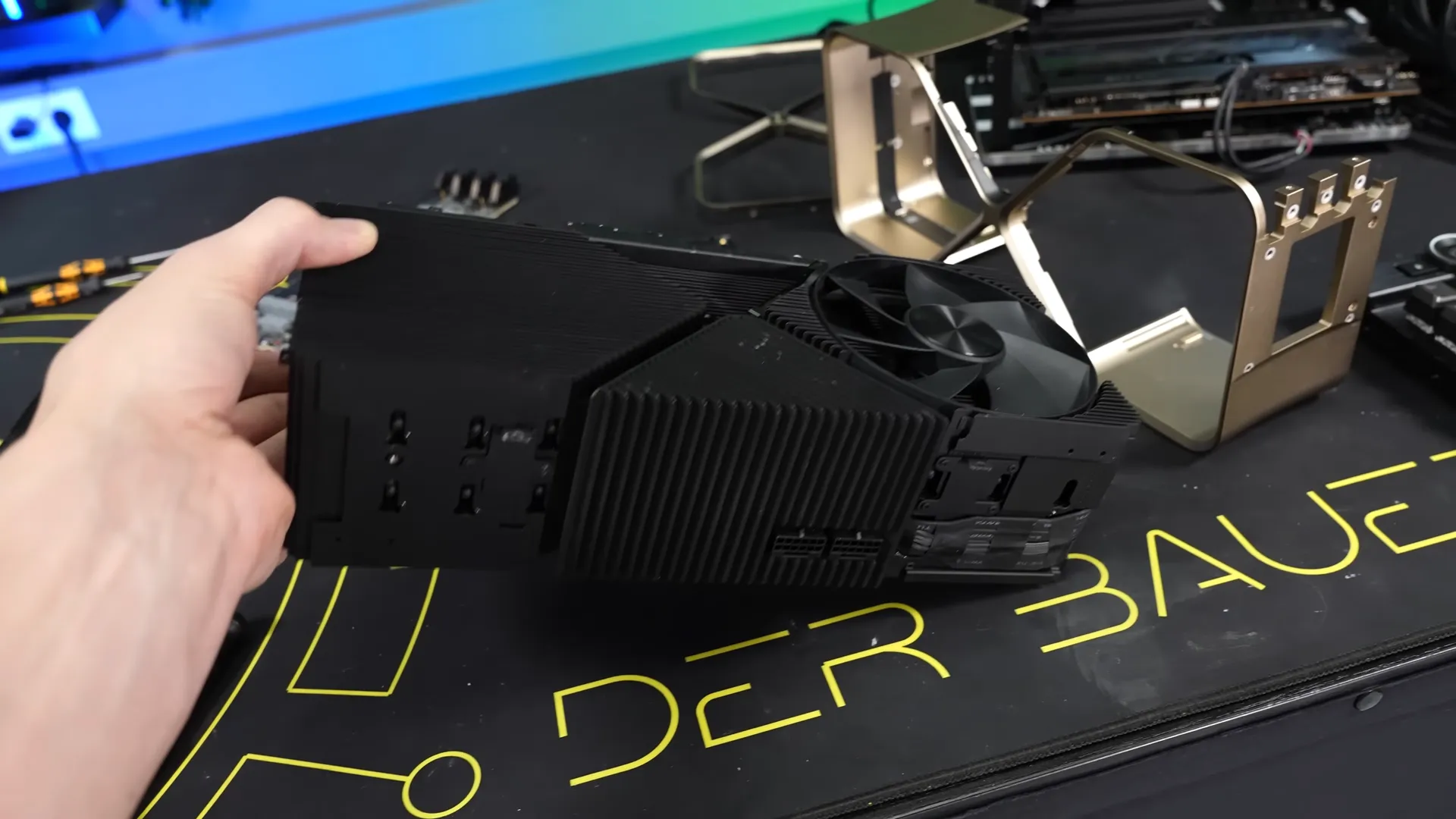

A hűtő szétszedésével az is látszik, milyen szépen futnak a különböző kábelek a gondosan megtervezett csatornákban, illetve a teljes felépítésről is képet kaphatunk, amint minden alkatrész önállóan is megcsodálható.
Az RTX Titan ADA egy mérnöki remekmű, ami ugyan nem került forgalomba, de a tervezésénél, gyártásánál, illetve tesztelésénél szerzett tapasztalatokat egészen biztosan beépítik majd egy később érkező videokártya dizájnjába, vagyis nincs kizárva, hogy rövidesen találkozunk egy hasonló modellel.
Érdekesség, hogy a szétszedett videokártya összeszerelése 1,5 órányi munkát igényelt, amelynek során segítségül kellett hívni a szétszerelésnél készített videót is annak érdekében, hogy minden a helyére kerüljön és sehonnan ne hiányozzon egyetlen egy csavar sem.
