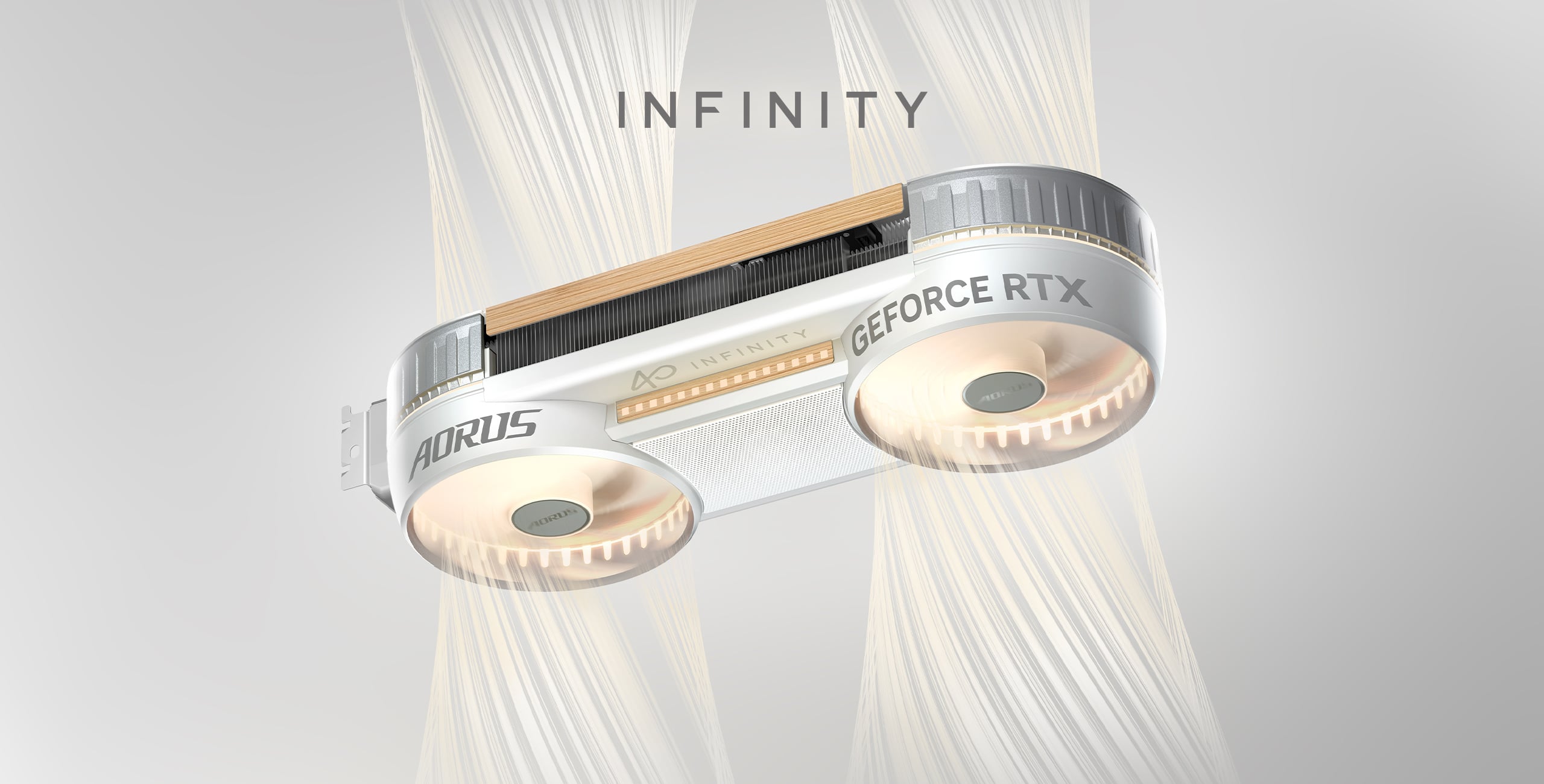

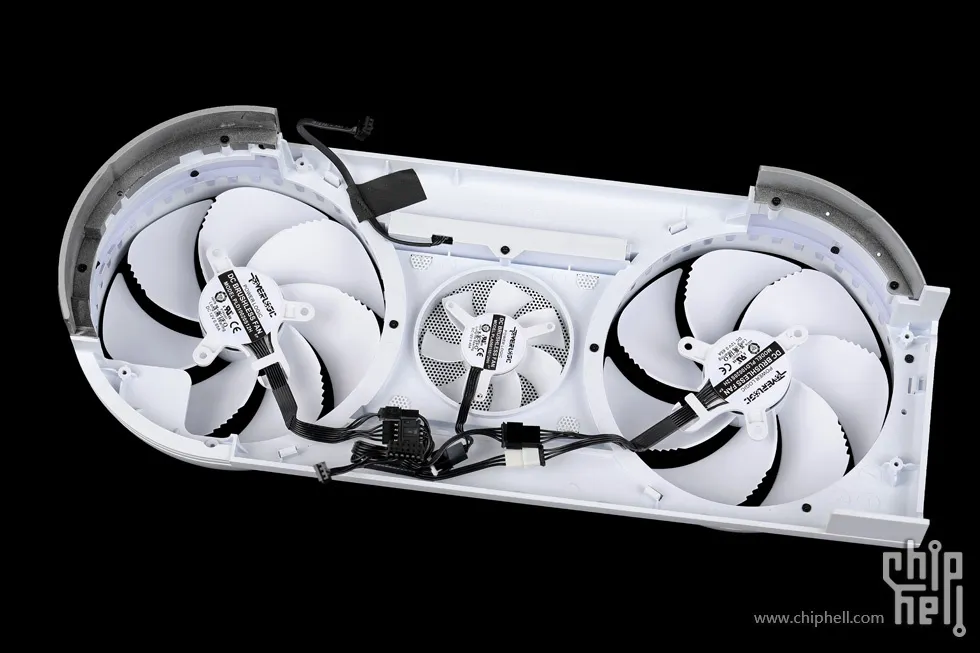

A Gigabyte egy különleges videokártyát dobott piacra a Gigabyte AORUS RTX 5080 Infinity Wood formájában, ami masszív hűtéssel érkezik és az Nvidia Founders Edition sorozatú videokártyáihoz hasonlóan Double Flow Through rendszert használ annak érdekében, hogy a nagyméretű hűtőtömböt hatékonyabban át lehessen szellőztetni. Ez a megoldás szükségessé teszi azt, hogy a hűtőtömbön át tudja fújni a ventilátor a megmozgatott levegőt – az Nvidia Founders Edition modelljei közül a GeForce RTX 5090 esetében ezt a követelményt három darabból álló nyomtatott áramköri lappal teljesítették.

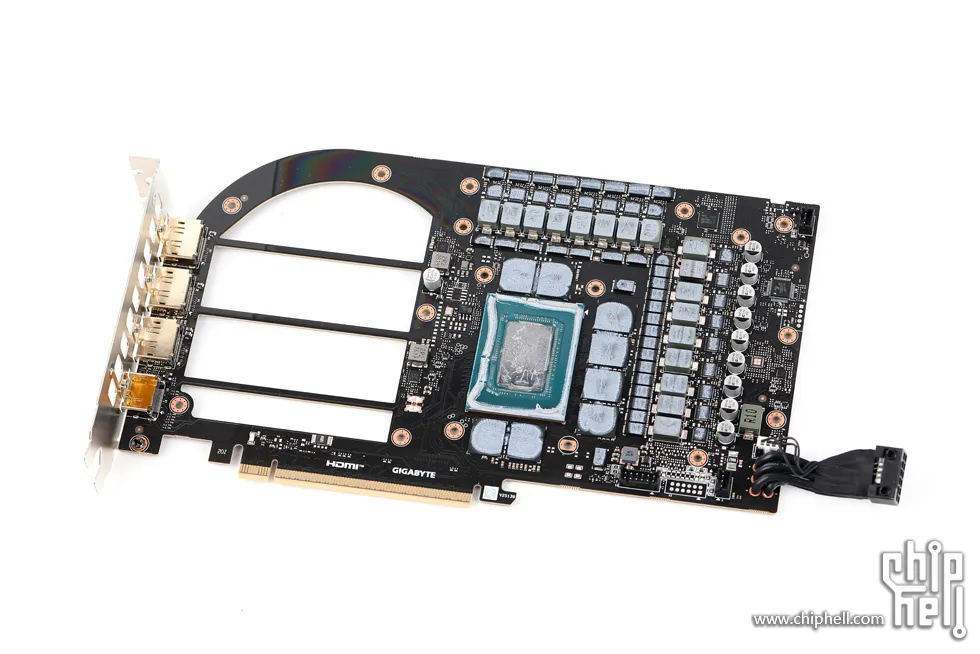

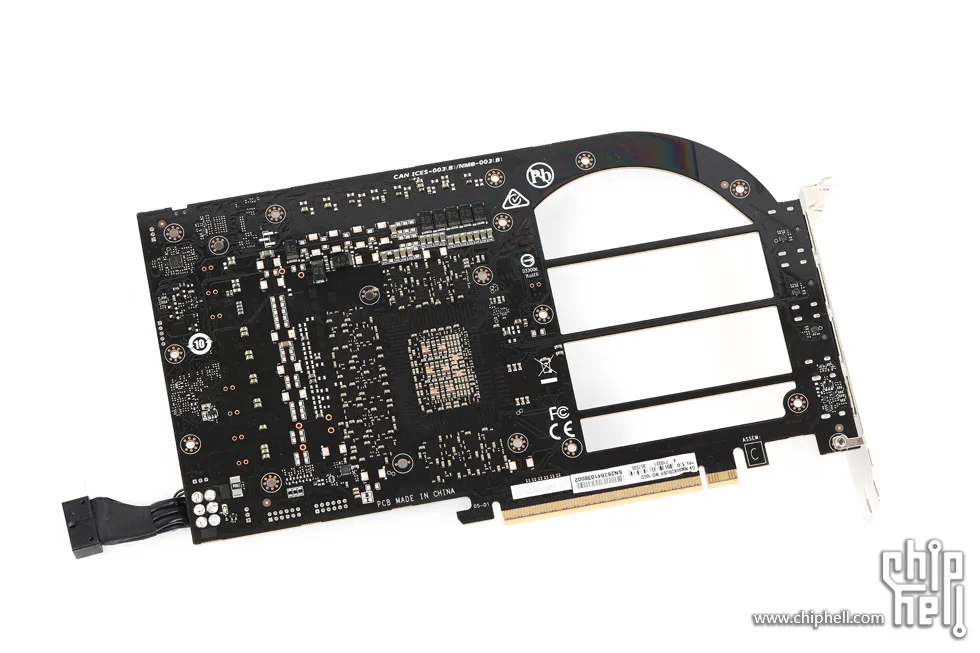

A Gigabyte AORUS RTX 5080 Infinity Wood esetében nem az Nvidia receptkönyvéből vették az ötletet, helyette egy innovatív és rendhagyó megoldást választottak: a nyomtatott áramköri lap első harmadán egy nagyméretű nyitott felületet hoztak létre, amelyen csak három sáv halad át, ezek viszont tartalmaznak némi vezetősávot is, hiszen rajtuk keresztül biztosítják a videó kimenetek elérhetőségét.
Ez a kissé törékenynek tűnő dizájn alap esetben kellően stabil, hiszen kimerevíti a hűtő és a hátlapi lemez, mindenesetre szerelés alkalmával mindenképpen érdemes vigyázni, véletlenül se törjenek meg a sávok.

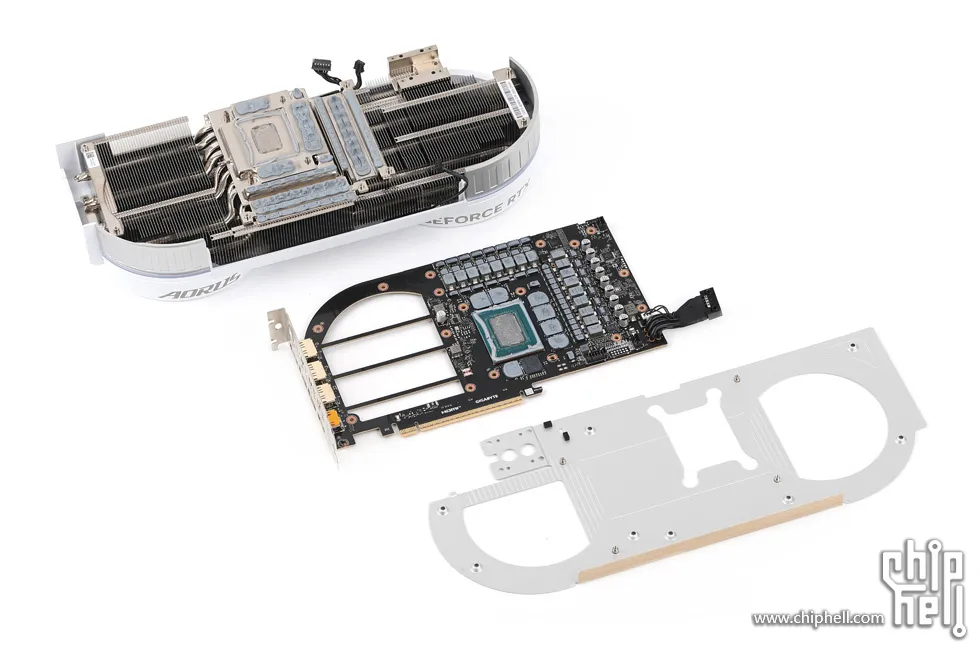

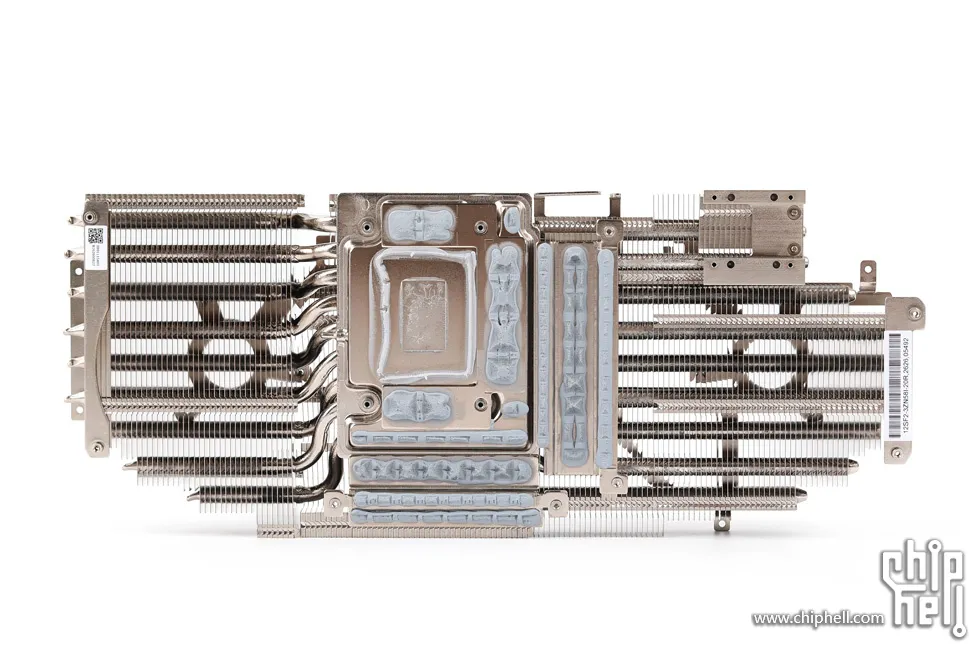

Ahogy az a ChipHell fotói alapján is látszik, a nagyméretű nyitott felülettől hátrafelé foglal helyet a GPU, illetve a VRAM és a VRM áramkör komponenseit is hátrébb szorultak a megszokotthoz képest, cserébe viszont hatékonyabb a hőleadás és a hűtőtömb átszellőztetése.
A GeForce RTX 5080-as sorozatú videokártya esetében a tápellátást 16-tűs 12v-2x6 aljzaton keresztül lehet biztosítani, ami a mellékelt ábra szerint hat tápvezetéken keresztül kapcsolódik a nyomtatott áramköri laphoz, valamint a négy jelvezeték is jelen van a fedélzeten, amelyen keresztül a videokártya és a tápegység „egyezteti” a tápellátással kapcsolatos követelményeket.

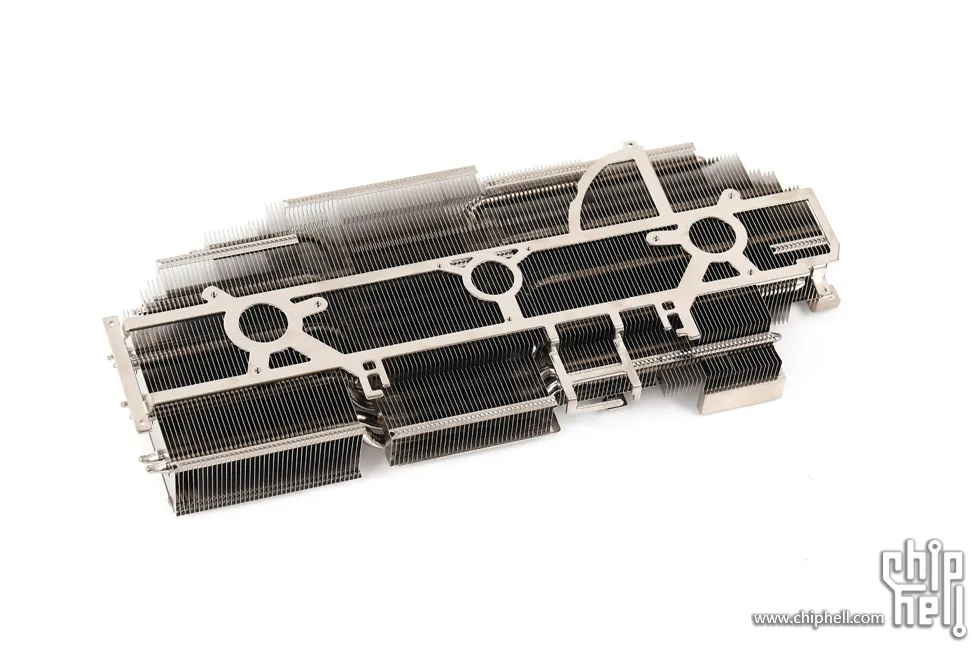

A teljes hosszúságú nyomtatott áramköri lappal érkező videokártya tápaljzatát a munkaállomás-videokártyáknál használt dizájn szerint építették be és egy vastag fémblokk rögzíti, ami a jelek szerint csak a mechanikai strapabíróságról gondoskodik, hűtő funkciót nem át el, hiszen sem hővezető lap, sem pedig hővezető paszta nincs körülötte.
Az újfajta hűtés és a speciális tápcsatlakozó-elrendezés miatt eléggé drasztikus módon kellett átalakítani a nyomtatott áramköri lap felépítését, amelynek eredményeként egy igazán különleges, egyedi megoldás jött létre.
Hogy a vékony átvezetések idővel képesek-e megrepedni vagy deformálódni? Elvileg nem kéne nekik, de a hosszabb távú tesztek mindenképpen rámutatnak majd a dizájn esetleges gyengeségeire, már ha vannak ilyenek. A videokártya szerelésekor mindenesetre körültekintőbben kell eljárni, mint általában – abból nem lehet baj.
