Az Intel legmodernebb mobil processzorainak alapjául szolgáló Panther Lake lapka legfontosabb paraméterei már régóta nyilvánosak, a napokban azonban készül néhány nagy felbontású fotó a konkrét lapkáról, ezeket pedig feliratozták is a Kurnal Insights munkatársai, így meg lehet csodálni, hogyan is helyezkednek el a különböző lapkák a SoC egység tokozásán belül. A Panther Lake-H mobil processzor ugyanúgy lapkás felépítést használ, mint előző generációs társai, azaz a különböző fő komponensek lapkákra osztva foglalnak helyet a dizájnban.

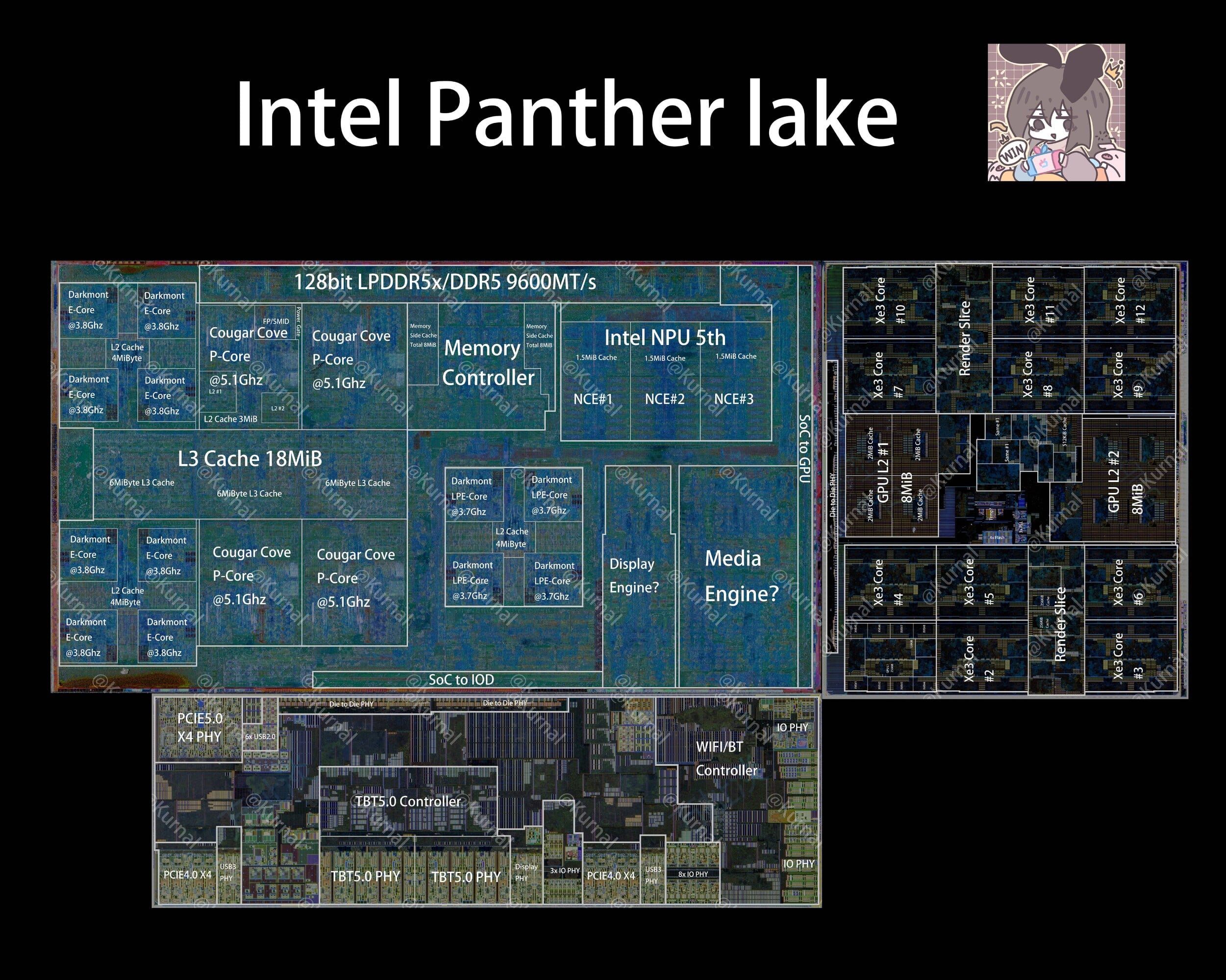

Szám szerint összesen négy chipletből áll a Panther Lake SoC: az alapokat az Intel 22 nm-es csíkszélességével készített alap lapka adja, ami interposerként funkcionál, vagyis összekapcsolja a lapkákat a tokozás alján lévő érintkezőkkel. Ezen felül fellelhető még a Compute Tile, a Graphics Tile, illetve az I/O Tile is a fedélzeten. A lapkák nem töltik ki teljesen a rendelkezésre álló helyet, így némi kitöltő lapka is található a tokozáson belül, amelyek szerkezeti szerepet is betöltenek, azaz hozzájárulnak ahhoz, hogy a hőelosztás hatásfoka és a szerkezeti szilárdság elérje a kívánt szintet.

A Compute Tile az Intel 18A gyártástechnológiájával készül és messze ez a legnagyobb a három fő lapka közül, hála 115 négyzetmilliméteres kiterjedésének – ez a lapka 14,32 milliméter hosszú és 8,04 milliméter széles, az interposerhez pedig nagysűrűségű mikroszkopikus vezetőkön keresztül kapcsolódik.

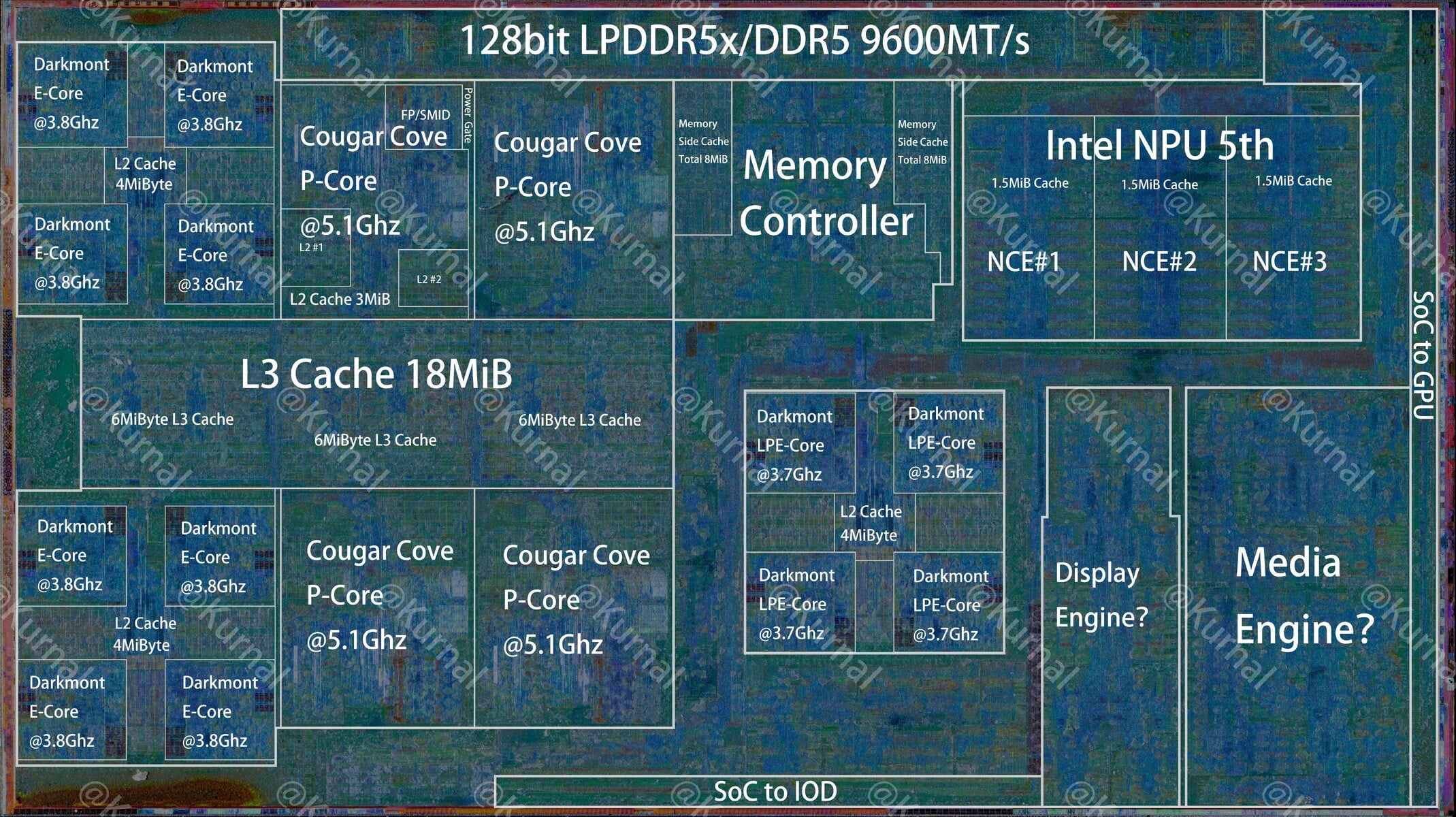

Ez a lapka összesen maximum 16 processzormagot tartalmaz, amelyek között négy darab Cougar Cove alapú P-Core, nyolc darab Darkmont alapú E-Core, illetve 4 darab Darkmont alapú LP E-Core található. Minden egyes Cougar Cove P-Core tartalmaz 3 MB-nyi másodszintű gyorsítótárat, miközben a Darkmont alapú E-Core részleg két négyfős csoportjaihoz egyenként 4 MB-nyi megosztott másodszintű gyorsítótár jár.

A maradék 4 LP E-Core nem része a fő processzormag-csoportnak, így azok nem is a ringbus segítségével kommunikálnak társaikkal, hanem a lapka belső összekötőjén keresztül. A P-Core részleg esetében 5,1 GHz, az E-Core részlegnél 3,8 GHz, míg az LP E-Core részlegnél 3,7 GHz a maximális boost órajel, igaz, utóbbiak jelentősen alacsonyabb magórajelen ketyegnek, mint társaik. Az LP E-Core részleg szintén négymagos fürtöt alkot, amelynél szintén 4 MB-nyi megosztott másodszintű gyorsítótár érhető el, csak úgy, ahogy az E-Core részlegnél.

Maga a Compute Tile tartalmazza még a memóriavezérlőt is, amihez 8 MB-nyi gyorsítótár is kapcsolódik. A kétcsatornás memóriavezérlő négy alcsatornát használ, amelyekre DDR5-ös vagy LPDDR5X típusú memóriachipek kapcsolódhatnak – utóbbiaknál akár 9600 MT/s tempó is elérhető. Jelen van még a fedélzeten az NPU is, ami egy ötödik generációs megoldás és összesen NCE (Neural Computing Engine) segítségével dolgozik. Minden egyes NCE mellé tartozik 1,5 MB-nyi gyorsítótár, azaz összesen 4,5 MB-nyi cache fogható munkára. A sort a médiamotor és a kijelzővezérlő zárja.

A Graphics Tile alap esetben az Intel 3 gyártástechnológiájával készül és csak 4 darab Xe3-as magot vonultat fel, de rendelkezésre áll egy nagyobb, 12 darab Xe3-as maggal ellátott verzió is, ami elsősorban az ultrahordozható, ultravékony noteszgépek fedélzetén foglalhat helyet, ahol dGPU bevetésére nincs mód.

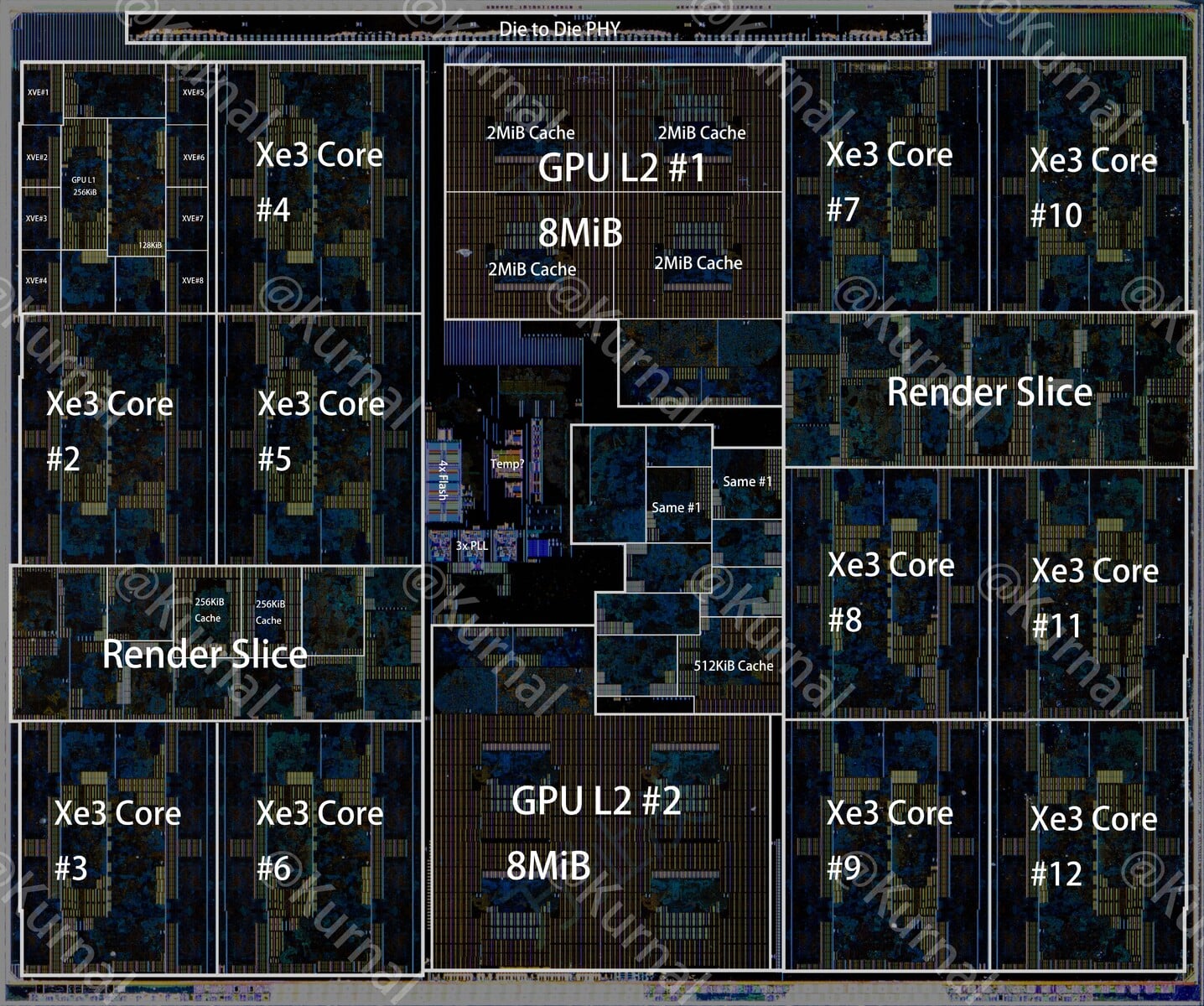

A fotón pont ez látható, viszont itt már nem az Intel 3, hanem a TSMC N3E gyártástechnológiája játszhatja a főszerepet. A Graphics Tile egy 55,18 négyzetmilliméteres kiterjedésű, azaz 8,14 milliméter széles és 6,78 milliméter mély lapka, ami a 12 darab Xe3-as mag mellett 16 MB-nyi másodszintű gyorsítótárat is tartalmaz.

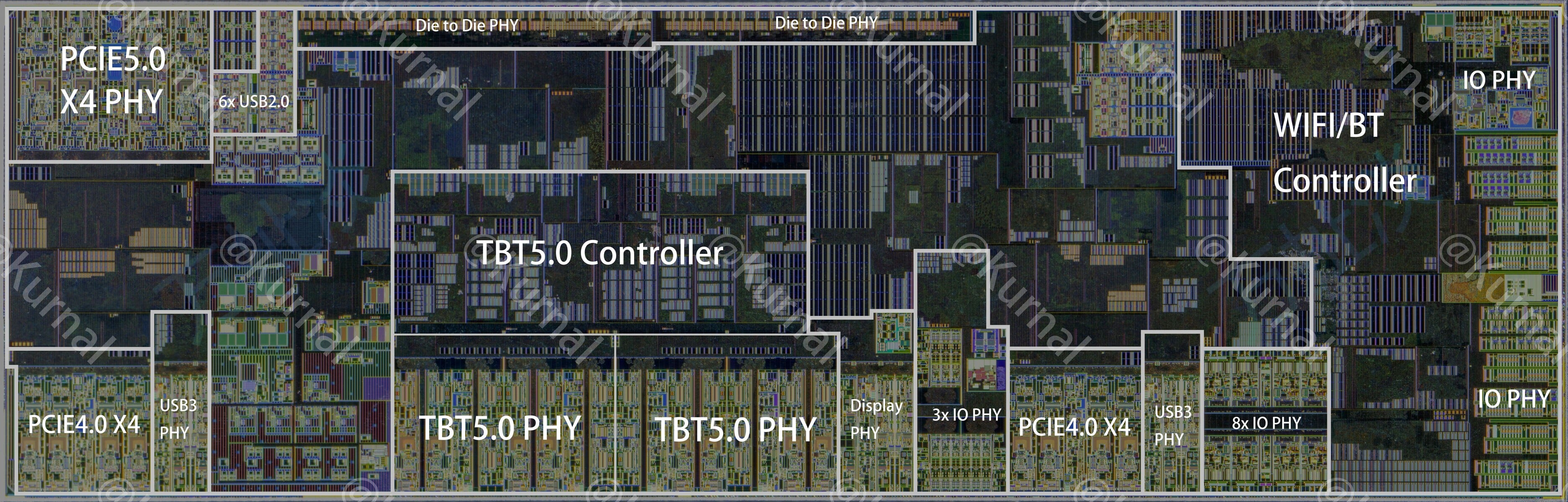

Az I/O Tile a legkisebb, az ugyanis csak 49,76 négyzetmilliméteres kiterjedéssel bír, azaz 12,44 milliméter széles és 4 milliméter magas. A TSMC N6 gyártástechnológiájával készített lapka tartalmazza még a PCIe vezérlőt és a Thunderbolt vezérlőt is, de alternatív módon USB4 v2 támogatást is nyújthat.

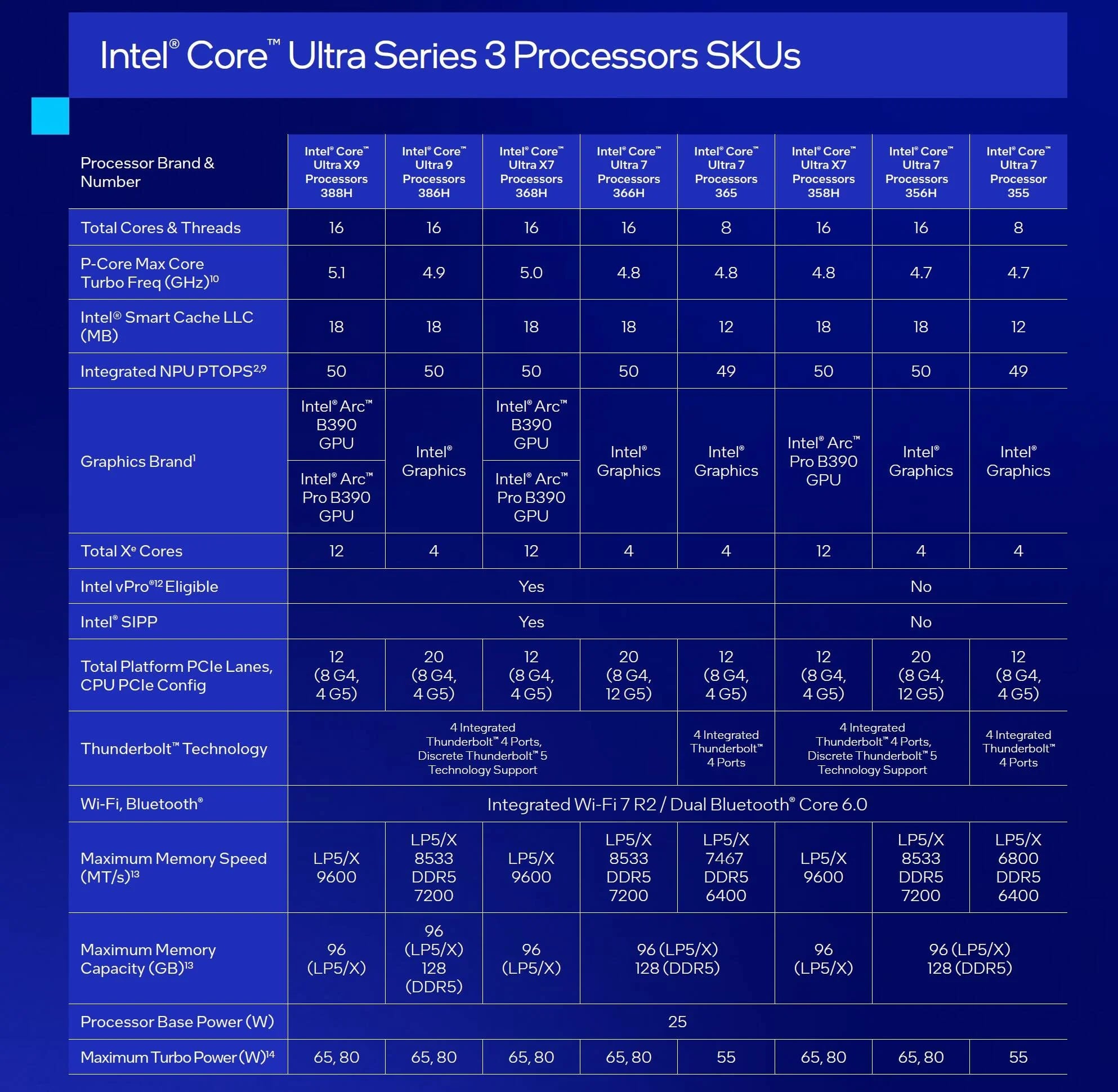

A Panther Lake-H modelleknél összesen négy darab PCI Express 5.0-s, valamint nyolc darab PCI Express 4.0-s sáv áll rendelkezésre, de a lapka két Thunderbolt portot is kínál, valamint a Wi-Fi 7 és Bluetooth 5.4 támogatáshoz szükséges vezérlőket is megkapta, amelyekhez természetesen rádiós alrendszerre is szükség van a működéshez.
