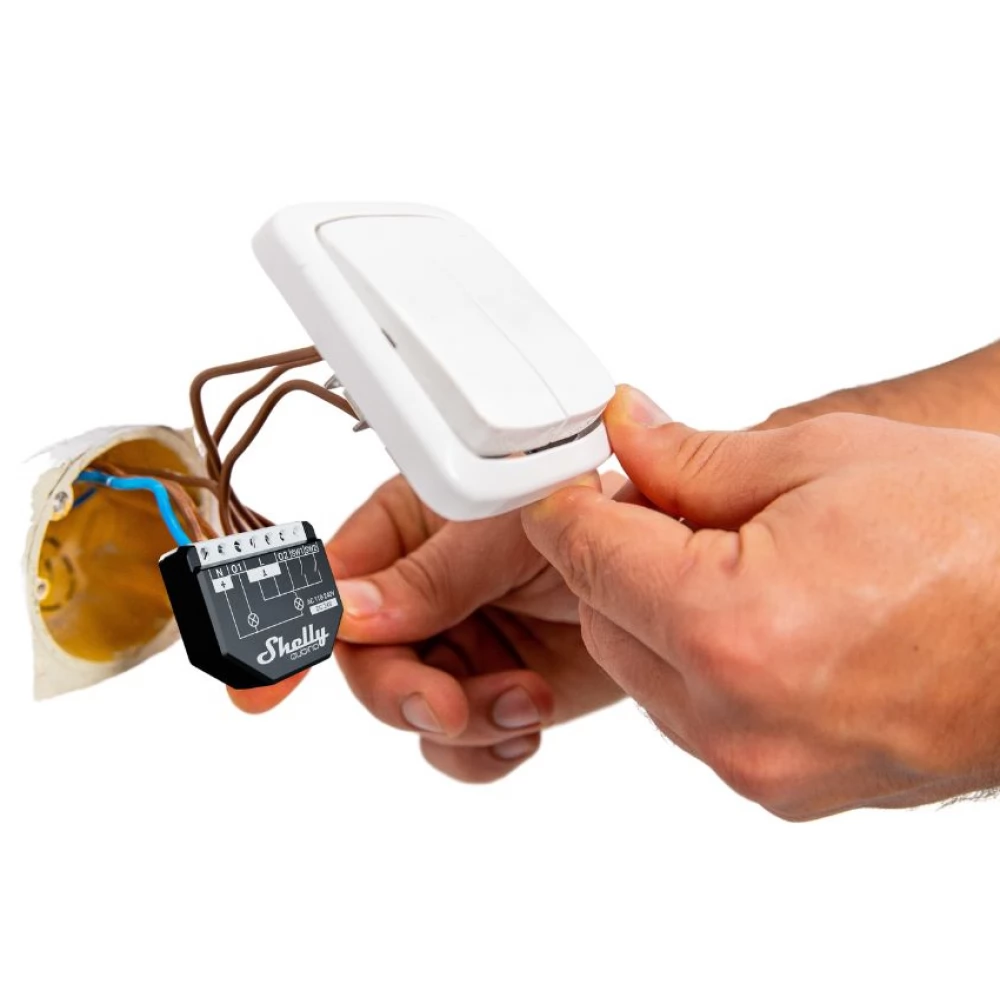

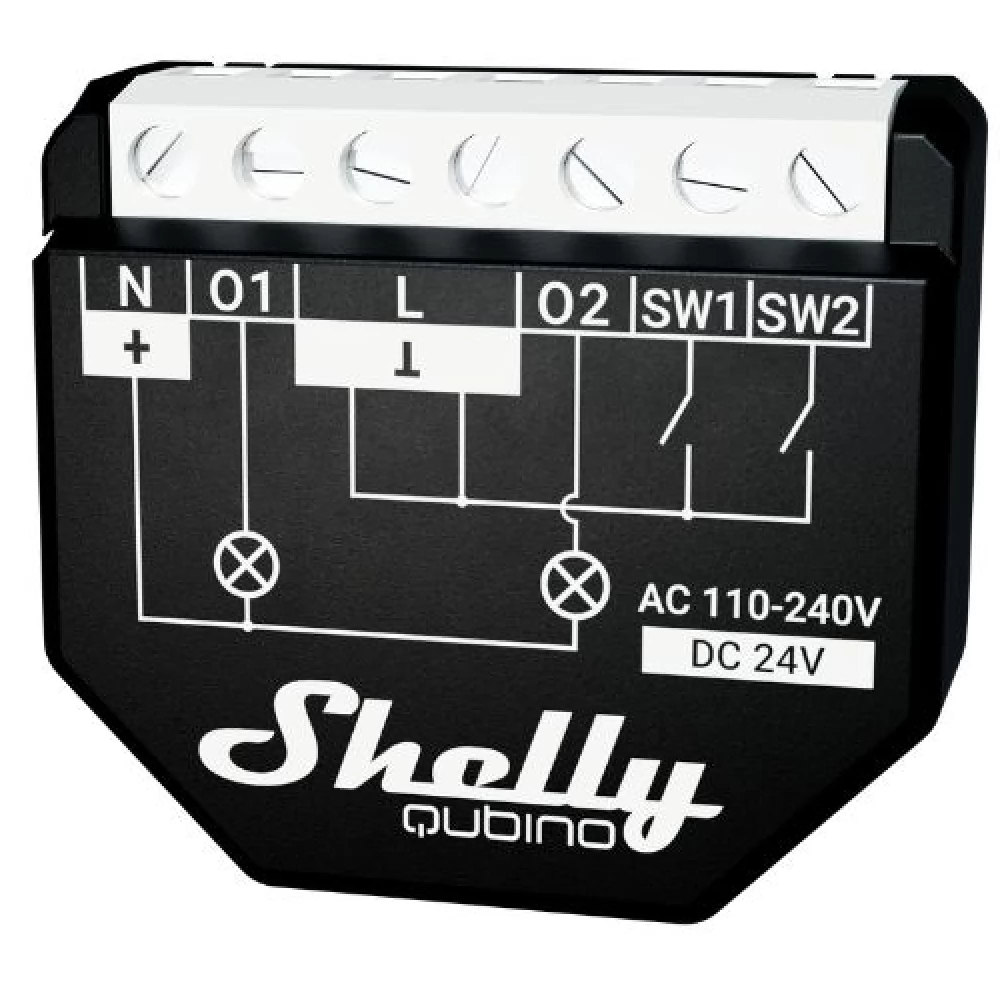

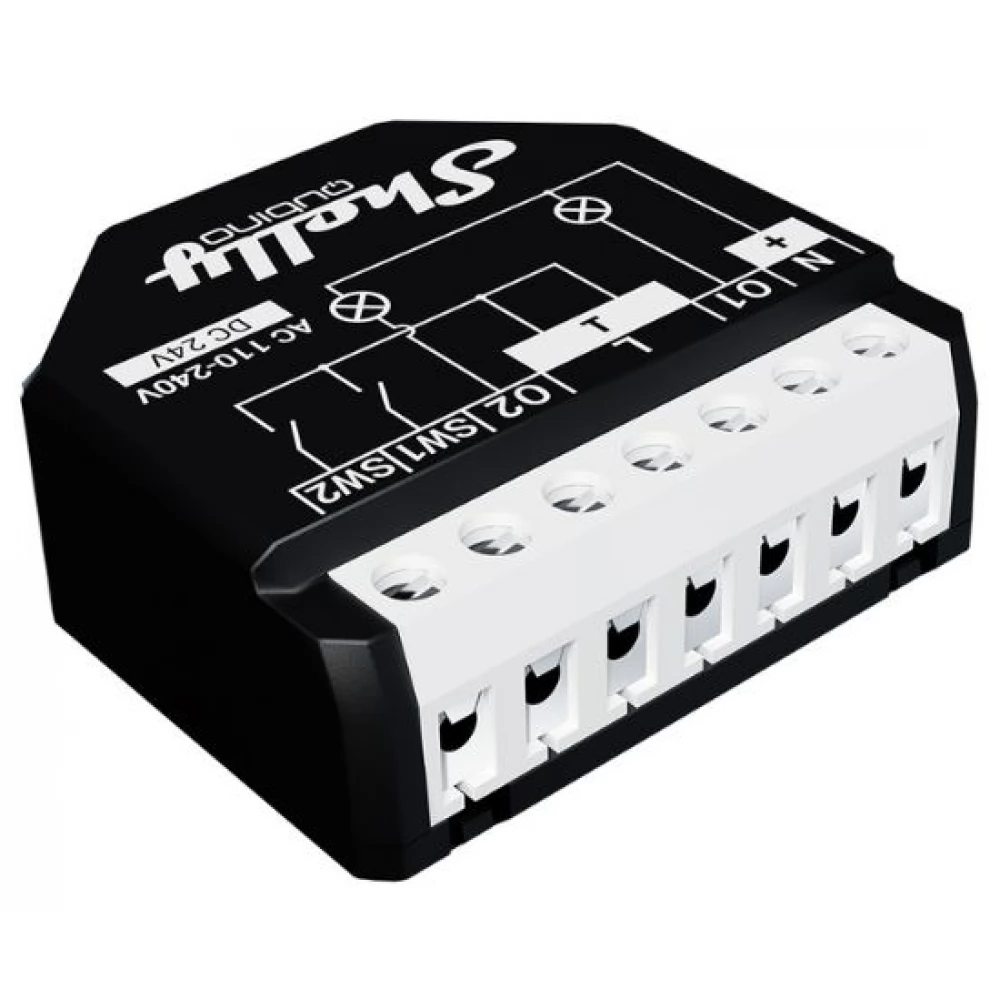

A Shelly Wave 2PM okosrelé modul egy szerelvénydobozba szerelhető, két 230V AC áramkör vezérlésére képes, fogyasztásmérővel ellátott okos eszköz.

A Shelly Qubino Wave termékcsalád a Z-Wave protokollt használja a kommunikációhoz, így mindenképp szükség lesz a relémodul használatához egy Z-Wave Hub-ra, vagy USB koordinátorra.

A modul megtáplálható egyenáramú és váltóáramú feszültségekről is. Túlmelegedés és túlterhelés elleni védelemmel is el van látva, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.

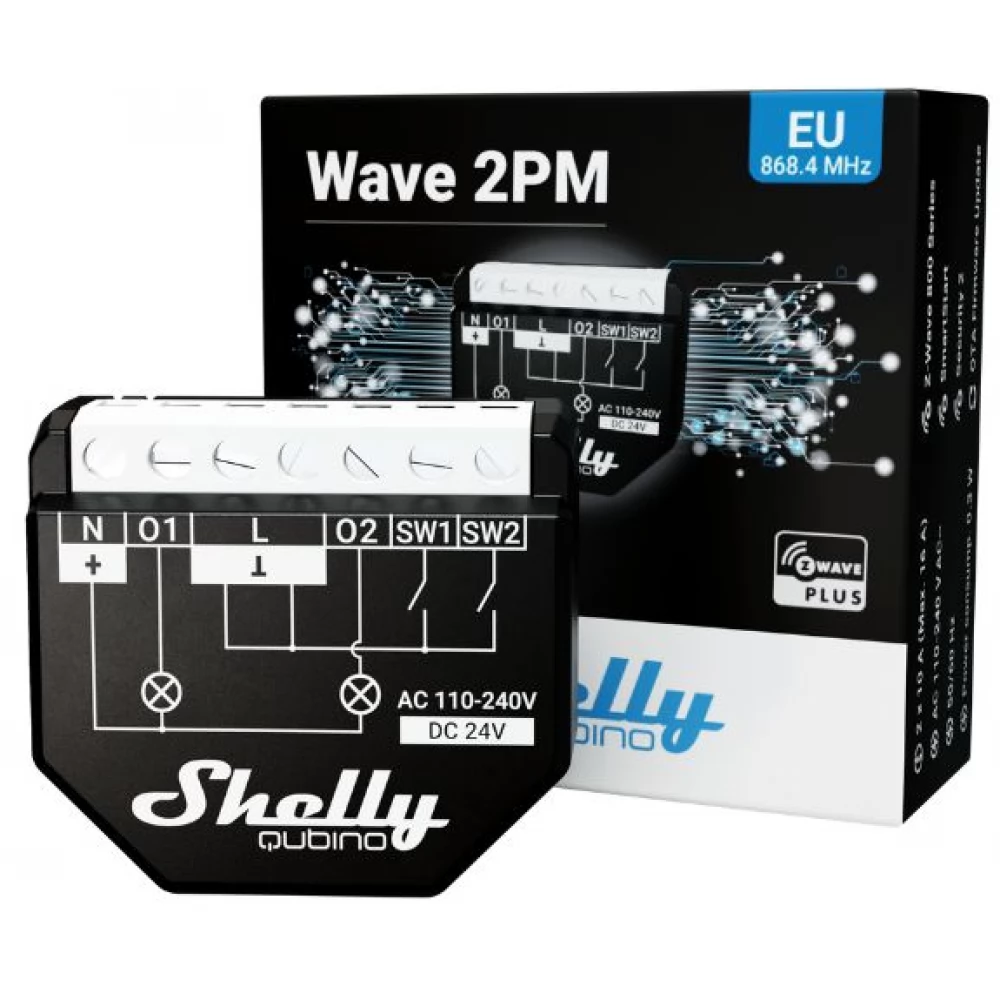

A Shelly Wave 2PM 230V AC táplálású, fogyasztásmérős okosrelé modul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wave hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni.

A Shelly Wave 2PM okosrelé modul, megtáplálható egyenáramról 24V-30V DC illetve 230V AC váltóáramú feszültségekről, a kimeneti sorkapcsain pedig a feltápláláshoz használt feszültséget kapcsolja. A modul túlmelegedés és túlterhelés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.

A modul 2 áramkör vezérlésére is képes, 2 x 10A, összesen max. 16A kimenő kapacitással. Mindkét áramkörön fogyasztásmérésre képes.

Párosítás:

- A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
- A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők.

Párosítás/eltávolítás/gyári visszaállítás:

- Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
- Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.

Specifikációk:

- Kimenet: 2db 110-230 VAC / 24-30 VDC
- Maximális Áram: 230 VAC 16A (rezisztív terhelés mellett), 30 VDC 10A (rezisztív terhelés mellett)
- Alacsony készenléti fogyasztás: 0.3 W.
- Kommunikációs protokoll: Z-Wave 800
- Z-Wave frekvencia: 868.4 MHz (EU)
- Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
- Fogyasztásmérés: IGEN
- SmartStart: IGEN
- S2 titkosítás: IGEN
- Z-Wave repeater funkció: IGEN
- Vezeték nélküli firmware frissítés (OTA): IGEN
- Működési hőmérséklet: -20 +40 °C
- Méret: 37 x 42 x 16 mm
- Súly: 37g

Leírás:

- Gyártó: Shelly
- Terméktípus: Okos Z-Wave kapcsolórelé, fogyasztásmérővel
- Szín: Fekete

Beüzemelés / működtetés

- Működési tápellátás: 110V-240V AC, 24V-30V DC
- Bekötés: 24V-30V DC, AC (fázis és nulla)

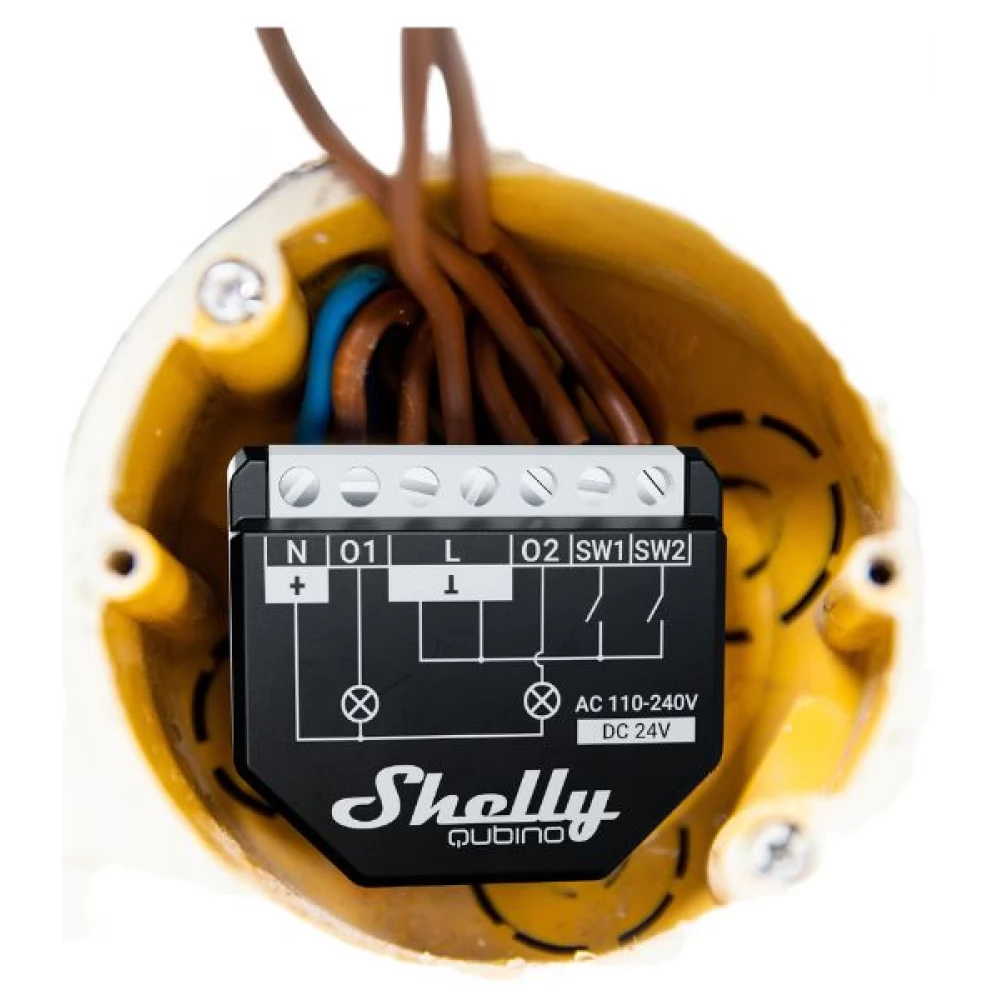

- Rögzítés / szerelés: Fali aljzatba szerelhető, vagy külön rendelhető DIN-sín adapter segítségével DIN-sínre szerelhető
- DIN-sínre szerelhető: Igen, Shelly DIN-adapterrel (külön termék)
- Üzemi környezeti hőmérséklet: 20°C-40°C
- Üzemi környezeti páratartalom: 30%-70% RH
- Max. energiafogyasztás: 0,3W

Vezérelt (/mért) áramkör

- Kapcsoló / kapcsolórelé: Igen
- Dimmelés / Fényerőszabályzás: Nem
- Fogyasztásmérés: Igen
- Áramkörök száma: 2
- Kapcsolt pólusok száma: 1P
- NO/NC kapcsolás: Nem
- Névleges feszültség: 110V-240V AC, 24V-30V DC
- Névleges áram: 16A (AC), 10A (DC)

Villamossági tulajdonságok

- Helyi / kézi kapcsolás: Nem
- Bemenet külső kapcsoló számára: Igen
- Alternatív kapcsolás / keresztváltó kapcsolás: Igen
- Túlmelegedés-védelem: Igen

Támogatott protokollok

- Wi-Fi: Nem
- Zigbee: Nem
- Thread: Nem
- Z-Wave: Igen, Z-Wave repeater is
- RF / rádióvezérlés: Nem
- Bluetooth: Nem

Távvezérelhetőség, okosvezérelhetőség

- Közvetlen (helyi) távirányíthatóság: Nem
- Interneten keresztül távolról vezérelhető: Z-Wave átjárótól függően
- Felhős (cloud) üzemmód (gyári firmware-rel): Z-Wave átjárótól függően
- Helyi hálózati üzemmód (gyári firmware-rel): Z-Wave átjárótól függően

Okos funkciók

- Időzíthető: Igen

Egyéb

- Méretek: 4,2 × 3,7 × 1,6 cm
