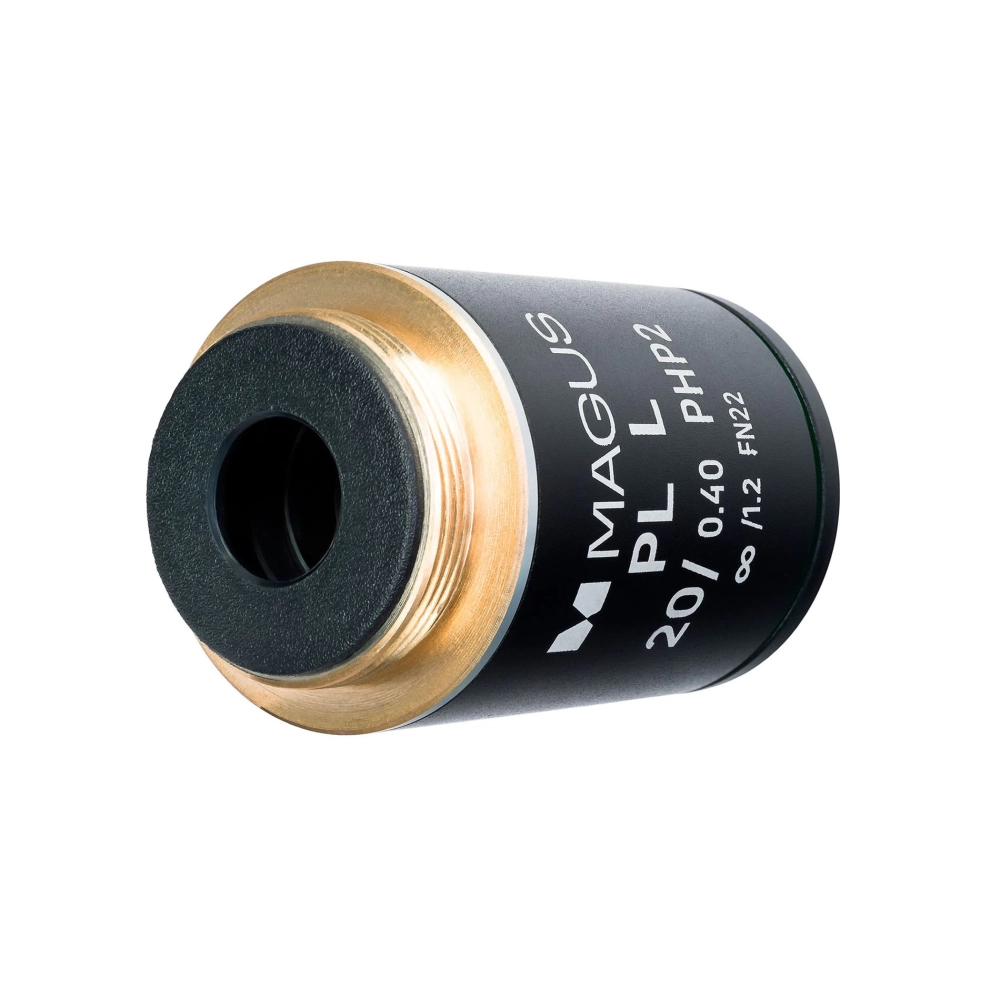

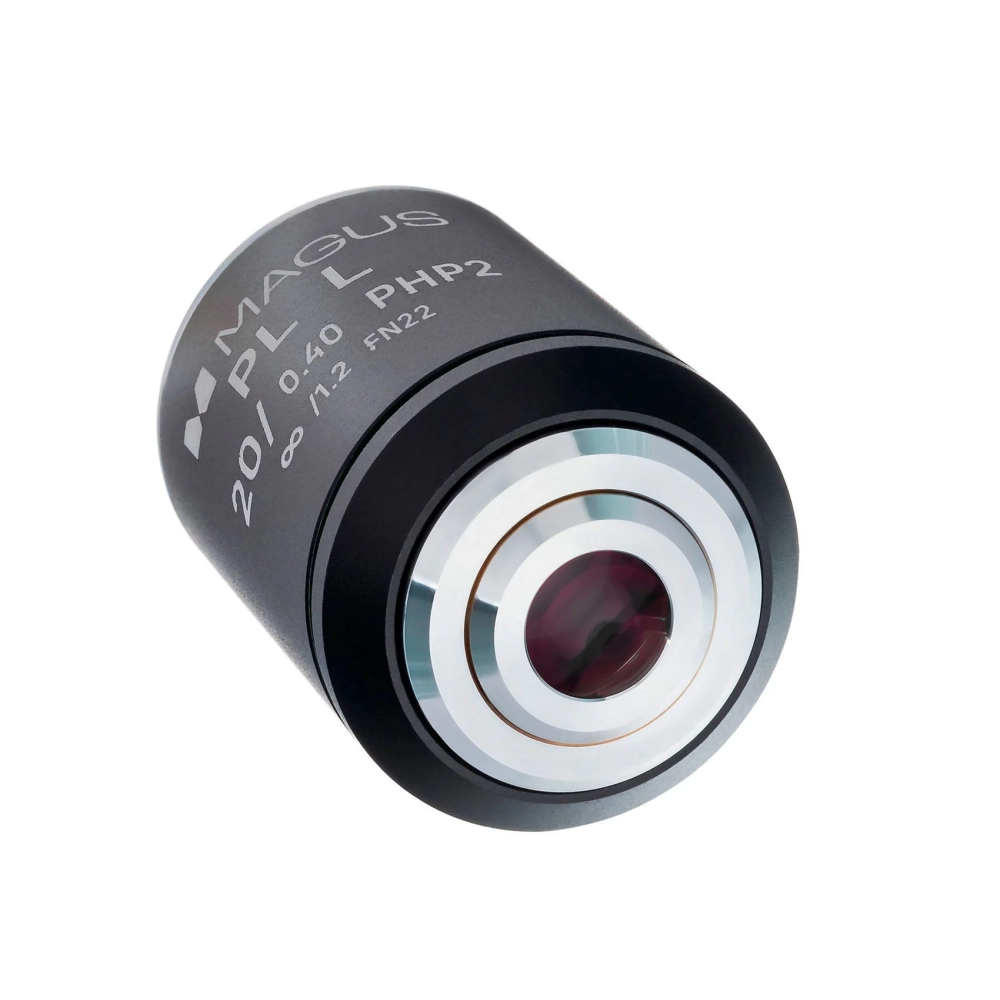

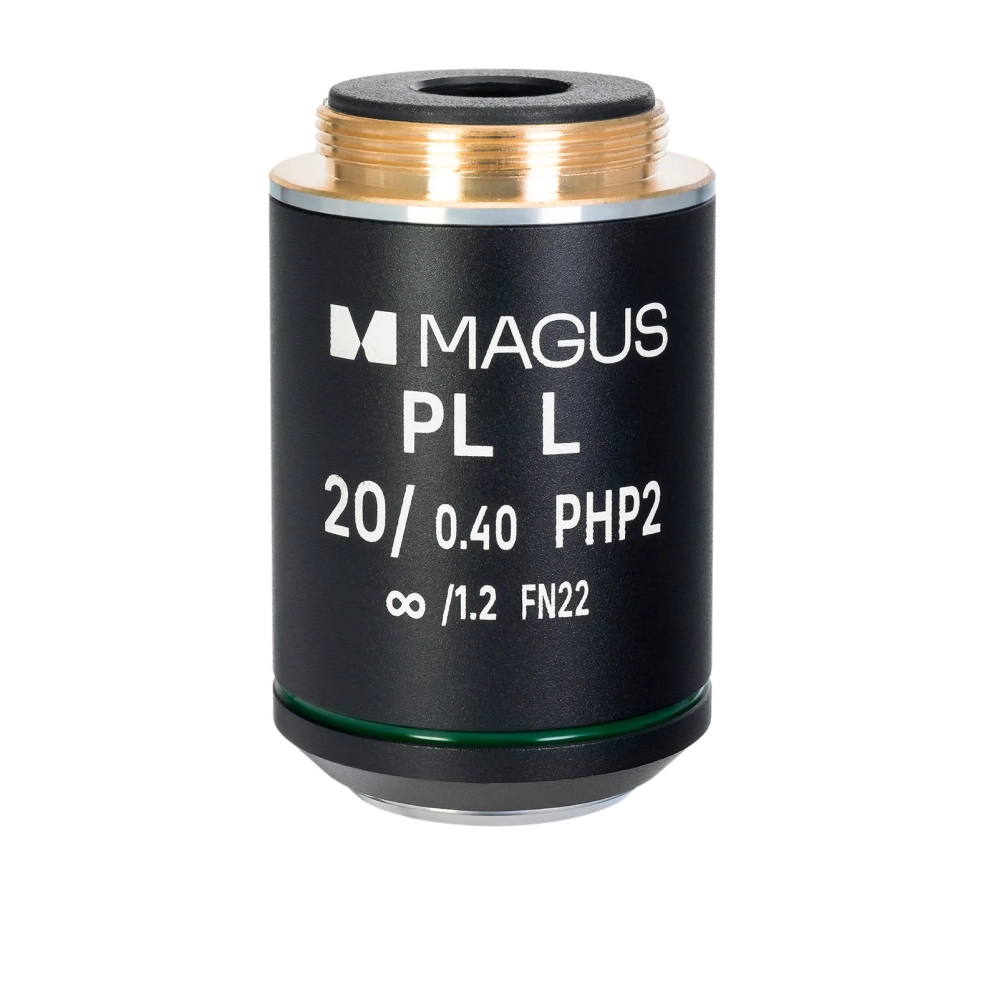

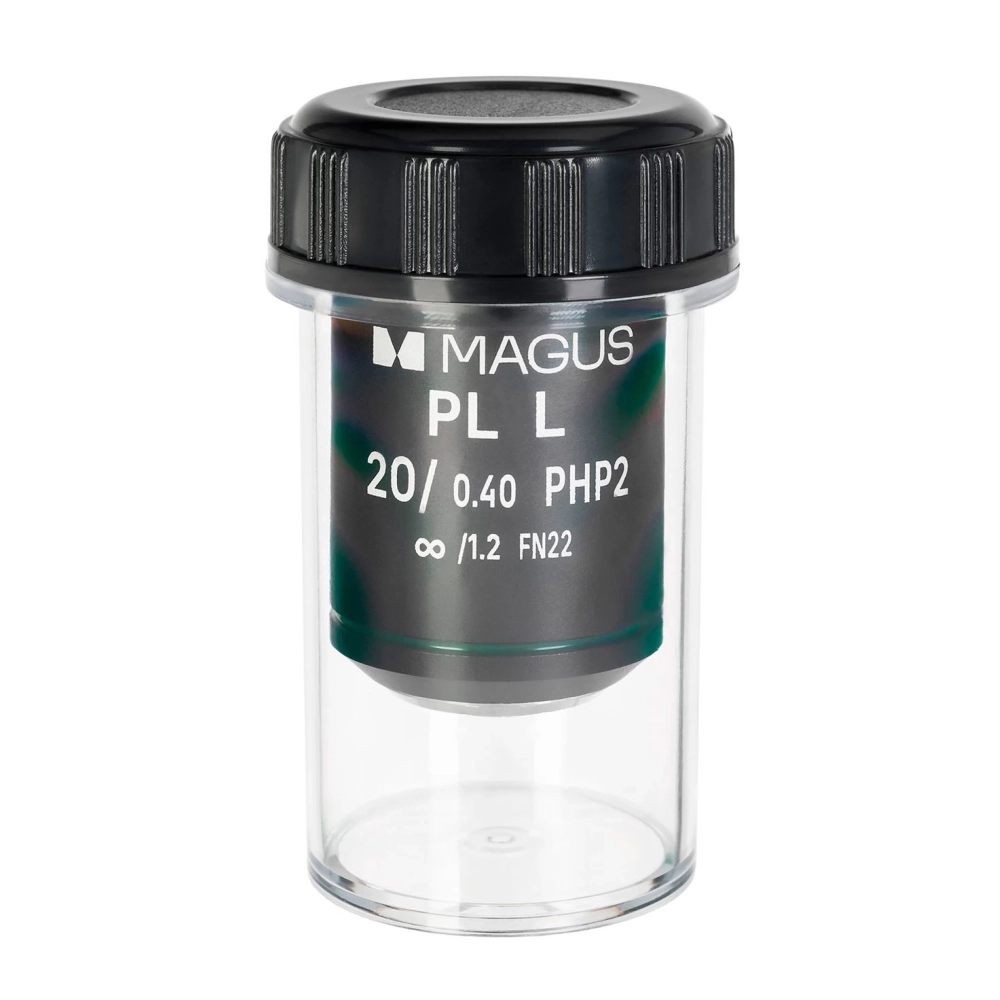

MAGUS 20HP 20х/0.40 Plan L phase PHP2 ∞/1.2 SzM 8.0 mm objektív

A fázisobjektívet úgy terveztük meg, hogy a kontraszt nélkül megkülönböztethetetlen vagy alig látható élő mintákat is lehessen vele tanulmányozni. Ebben az esetben a mikroorganizmusok festése nem lehetséges, mivel attól elpusztulnának. A fáziskontraszt úgy teszi láthatóvá a mikroorganizmusokat, hogy közvetlenül nem hat rájuk és nem tesz bennük kárt.

A fáziskontrasztos megfigyeléshez fáziskondenzorra lesz szüksége. A 20HP objektívet 20x jelölésű gyűrűs diafragmával vagy fáziskontrasztos gyűrűs lemezzel kombináltuk, amin 20x objektívhez illő gyűrű található.

A 20HP modell 20x nagyítási értékű, a legjobban a 10x és 20x nagyítási érték közé eső szemlencsékkel működik. Ezek együttes hasznos mikroszkópos nagyítási foka 200x és 400x között van. Nincs értelme ettől eltérő nagyítású szemlencsét a rendszerbe helyezni, mivel vagy nem lesz kellően informatív a kép, vagy túl részletes lesz, mégsem fog további információval szolgálni. Az objektív a minta egyes elemeit akkor tudja megkülönböztetni, ha azok minimum 0,69 µm-es távolságra vannak egymástól.

Az objektívnek nagy síkmezős látómezője van, ami a teljes látható felület 90%-át lefedi, és egyformán jól fókuszál a teljes látható területre. Ez a funkció jól párosítható digitális kamerával vagy 22 mm-es látómezőjű szemlencsével. 10x/22 mm-es szemlencsével a látómező 1,1 mm-es. Az objektív két hullámhossz-tartományon javítja a kromatikus torzítást (kék és vörös) a szférikus torzítást pedig egy hullámhossz-tartományon (zöld).

A 20HP modell biológiai vagy fluoreszcens, fordított mikroszkópra van felszerelve. Olyan laboratóriumi edényekben elhelyezett minták tanulmányozására alkalmas, amelyek alja 1,2 mm vastag. Az objektív végtelenre korrigált; a parfokális távolság 45 mm.

Műszaki adatok
- Lencse anyaga: optikai üveg
- Objektív osztály aberráció-korrekció szerint: sík-akromatikus
- Tubus hossza: végtelenre korrigált (∞)
- Kontraszttechnika: fáziskontraszt
- Nagyítás foka, (szorzó): 20
- Rekesznyílás: 0,40
- Munkatávolság, mm: 8,0
- Parfokális távolság, mm: 45
- Fenékvastagság, mm: 1,2
- Rugós szerkezetű keret: −
- Immerzió: −
- A váz anyaga: réz

Kompatibilitás
- MAGUS Bio V300 biológiai fordított mikroszkóp
- MAGUS Bio V350 biológiai fordított mikroszkóp
- MAGUS Lum V500 fluoreszcens fordított mikroszkóp
- MAGUS Lum V500L fluoreszcens fordított mikroszkóp
