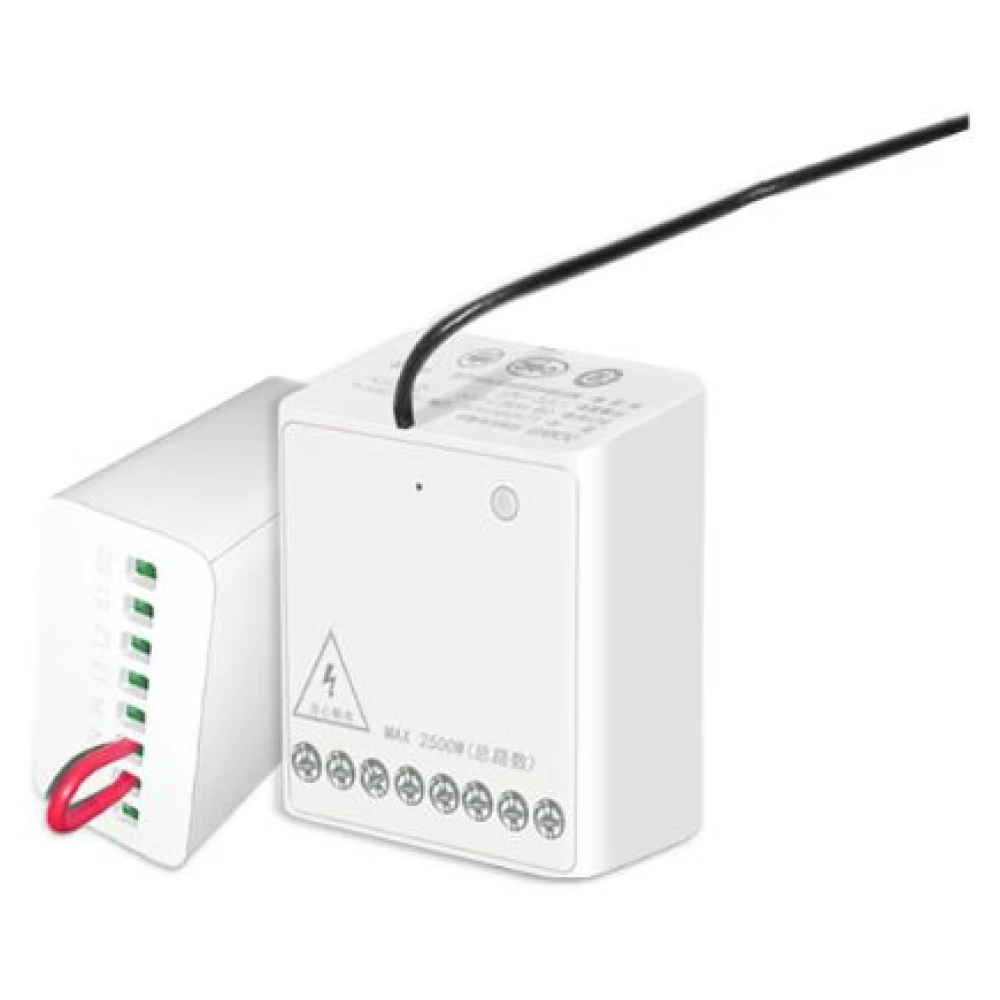

Az Aqara T2 Dual Relay Modul egy két áramkörös okos relé modul, mely Zigbee 3.0 kommunikációt használ, így működéséhez Aqara Zigbee központi egységre / hub-ra van szükség. Sorkapcsai úgy vannak kialakítva, hogy száraz kontaktus vezérlésre, vagy egyenáram és váltóáram kapcsolására is képes legyen.

Interlock üzemmódban alkalmas motoros árnyékolók, motoros redőnyök és motoros függönyök vezérlésére is.

ÚJ, két áramkörös Aqara okos Zigbee kapcsolómodul, beépített fogyasztásmérővel, és a motorvezérléshez szükséges interlock üzemmóddal.

Alkalmas feszültségmentes / potenciálmentes kapcsolásra, egyenáram és váltóáram kapcsolására is, így igen széles körű a felhasználhatósága.

Használható akár egy 2 gombos csillárkapcsoló mögé való beépítésre és két világítási áramkör vezérlésére, vagy kétirányú motorok vezérlésére, például motoros árnyékolók, függönymotorok, motoros redőnyök, kapunyitók vezérlésére is. Használhatjuk arra is, hogy egy hagyományos kapcsoló mögé szerelve, azt "vezetéknélküli kapcsolóvá alakítsunk": azaz a fali kapcsolóról más eszközöket / áramköröket vezéreljük egy Aqara Zigbee hub-on keresztül.

Aqara hub-hoz párosítva más Aqara vezetéknélküli eszközökről, például az Aqara egy- és kétgombos vezeték nélküli fali kapcsolójáról, az Aqara távirányító gombról vagy Aqara jelenetvezérlő kockájáról is vezérelhető, távirányítható.

A működéséhez fázis és nulla vezetékre is szükség van, illetve mindkét áramkörhöz tartozik egy-egy kapcsoló-bemenet is, hogy az okosvezérlés fali kapcsolóról is kapcsolható legyen.

A kimeneteken "L1" és "L2" az "L OUT"-ra kötött feszültséget fogja kapcsolni a modul. Száraz kontaktusos vezérlés esetén pedig az "L1-L OUT" és az "L-L OUT" között történik a kapcsolás. Ha 230V AC feszültségű eszközöket szeretnénk vezérelni a modullal, akkor a dobozban található rövidzár vezetékkel az "L IN - L OUT" sorkapcsokat kell rövidre zárni.
Bár a kimenetek egymástól függetlenül kapcsolhatók, viszont azonos "L OUT" sorkapocsra vannak közösítve, így csak azonos feszültségszinttel használható a két relékimenet.

A beépített fogyasztásmérőnek köszönhetően a modul segítségével nyomon követhetjük a vezérelt eszközök energiafogyasztását is.

A modul tartozéka egy tartó adapter, mely csavarral falon rögzíthető, villamossági DIN-sínre is pattintható, így használhatjuk a modult falba süllyesztett aljzatba szerelve, villamossági szekrény DIN-sínre pattintva vagy egy fogyasztónál elhelyezve is.

Fali aljzatban használva: javasolt mélyített fali aljzat doboz használata, illetve javasolt egy nagyobb, pl. nyolcszögletű Kaiser doboz használata, mivel egyes 65-ös szerelvénydobozba nem fér be a modul.

Az okosmodul Zigbee 3.0 vezeték nélküli kommunikációs protokollt használ a központi modullal való komminikációra, így a modul működéshez Aqara Hubra, egy Zigbee központi egységre van szükség.

Aqara hub-hoz párosítav kompatibilis egy sor más rendszerrel is: pl. Apple HomeKit kompatibilis, Google Home, Alexa kompatibilis, működik az IFTTT-vel és kompatibilis a Matter szabványt használó rendszerekkel is.

Tulajdonságok:

- Termék méretek: 45.5 × 48 × 24 mm
- Kompatibilitás: HomeKit, Google, Alexa és IFTTT

Max teljesítmény:

AC esetén (100-250V): max. összesen 10A (a két áramkör együtt)

- Max. 2500W (izzólámpa);
- Max. 1A, Max. 250W (LED, CFL fénycső);
- Max. 1A, Max. 1/4 HP (motor) M.1.

DC esetén (24V-60V):

- 24-30V: Max.10A, Max. 300 W (ellenálló terhelés);
- 30-60V: Max.1A, Max. 60 W (ellenálló terhelés).

Leírás:

- Gyártó: Aqara
- Gyári cikkszám: DCM-K01
- Terméktípus: Két áramkörös Zigbee 3.0 relémodul, redőnyvezérlési üzemmóddal
- Szín: Fehér

Beüzemelés / működtetés

- Működési tápellátás: 100V-250V AC (fázis+nulla), 24V-60V DC
- Bekötés: 230V AC (fázis és nulla), vagy 24V-60V DC
- DIN-sínre szerelhető: Igen
- Üzemi környezeti hőmérséklet: 10°C-40°C
- Üzemi környezeti páratartalom: 0 %-95 %
- IP védettség: Beltéri eszköz
- Max. energiafogyasztás: 0,6W

Vezérelt (/mért) áramkör

- Kapcsoló / kapcsolórelé: Igen
- Dimmelés / Fényerőszabályzás: Nem
- Fogyasztásmérés: Igen
- Áramkörök száma: 2
- Kapcsolt pólusok száma: 1P
- Névleges feszültség: 100-250V AC, 24V-60V DC
- Névleges teljesítmény: Max 10A (két áramkör együtt)

Villamossági tulajdonságok

- Bemenet külső kapcsoló számára: Igen
- Alternatív kapcsolás / keresztváltó kapcsolás: Igen

Támogatott protokollok

- Wi-Fi: Nem
- Zigbee: Igen
- Z-Wave: Nem
- RF / rádióvezérlés: Nem

Távvezérelhetőség, okosvezérelhetőség

- Közvetlen (helyi) távirányíthatóság: Aqara H1 vezetéknélküli Zigbee kapcsolóról vezérelhető (egy Aqara Zigbee átjáró szükséges hozzá)
- Interneten keresztül távolról vezérelhető: Igen, pl. ha egy Aqara Zigbee hub-hoz csatlakoztatjuk
- Gyártói okostelefonos app: Igen, Aqara app
- Hangvezérléssel kapcsolható: Igen, Google Assistant, Alexa, Siri kompatibilis
- Felhős (cloud) üzemmód (gyári firmware-rel): Igen, az Aqara hub-on át az Aqara fehőhöz csatlakozik
- Helyi hálózati üzemmód (gyári firmware-rel): Igen, az Aqara hub-ok képesek helyi automatizációk futtatására offline állapotban is
- Támogatott integrációk: Apple HomeKit, Amazon Alexa, Google Home, IFTTT

Okos funkciók

- Időzíthető: Igen

Egyéb

- Méretek: 4,8 × 4,55 × 0,4 cm
