Az Intel egy új üzemet épít Németországban, azon belül is Magdeburg közelében, amihez természetesen jókora állami támogatást is kapnak, igaz, eleinte úgy tűnt, rezeg a léc az odaítélt eurómilliárdok körül, hiszen a német költségvetés jókora bajba került, sok volt a bizonytalanság.

Azóta a helyzet rendeződött, legalábbis a félvezetőipari támogatások tekintetében, így az Intel vezetése is számíthat rá, az új üzem felhúzása és berendezése során a beígért támogatásokat is felhasználhatja. A vállalat első embere, Pat Gelsinger nemrégiben, a Davosban megrendezett Világgazdasági Fórum alkalmával arról tett említést, hogy a magdeburgi üzem nemcsak Európa területén, de globálisan is a legfejlettebb üzem lesz, amivel az Intel rendelkezik, ami igen-igen jó hír lehet az európai megrendelők számára.

Az új üzem az Intel Foundry Services keretén belül félvezetőipari bérgyártó szolgáltatásokat kínál majd a különböző vállalatoknak, akik így profitálhatnak a legmodernebb gyártástechnológiák nyújtotta előnyökből, de ezzel egy időben az Intel egyes chipjeinek gyártása is folyhat az üzemben. Hogy mégis milyen gyártástechnológia alkalmazásáról lehet szó? Pat Gelsinger egyértelműen azt mondta, hogy a 18A, azaz 1,8 nm-es csíkszélességnél fejlettebb megoldásról lesz szó, vagyis az 1,5 nm-es osztályú csíkszélesség alkalmazására lehet számítani.

Azt egyelőre hivatalosan még nem részletezték, hogy a 18A, azaz 18 angström szintű csíkszélességet követően pontosan mely gyártástechnológiák bevetésére kerül sor a jövőben, de február végén erről is szó esik majd egy hivatalos bejelentés keretén belül. Akkoriban nemcsak a következő generációs csíkszélességekről beszélhetnek, hanem arról is, hogy ezeket pontosan mely üzemekben alkalmazzák majd. Az eddigi pletykák szerint az 1,8 nm-es osztályú 18A gyártástechnológiát az Intel 16A és az Intel 14A követheti, amelyek sorrendben 1,6 nm-es és 1,4 nm-es csíkszélességgel dolgozhatnak.

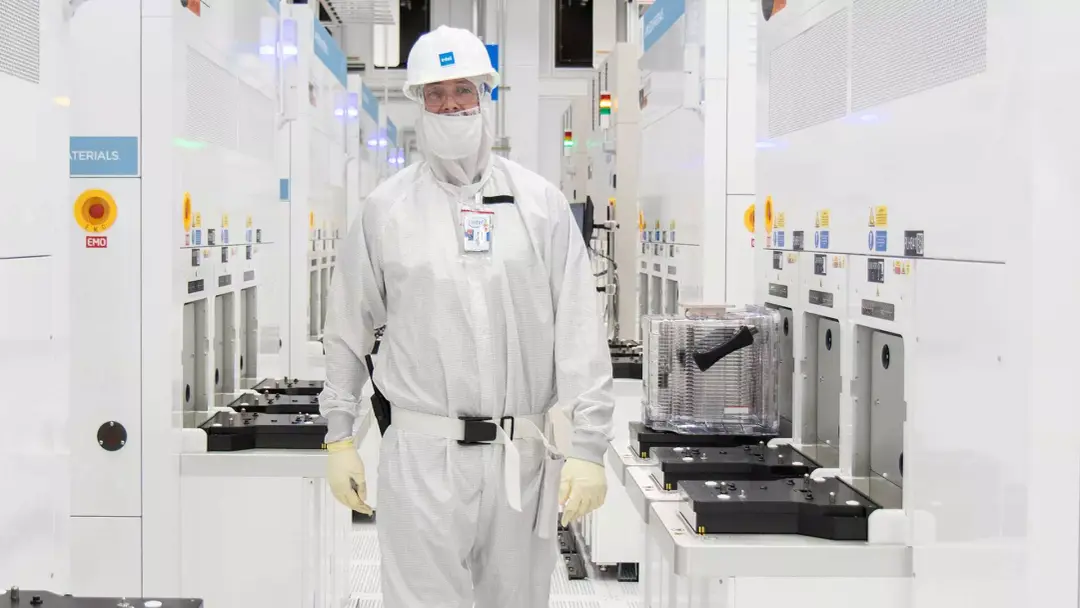

Az Intel tehát eltökélt abban, hogy Európába hozza a vállalat legmodernebb gyártástechnológiáit. A vállalat eddigi egyetlen európai üzemében, az Írországban található Fab 34-ben, ami Leixlip városa mellett foglal helyet, jelenleg a 4 nm-es csíkszélesség használata mellett folyik a különböző chipek gyártása, majd a későbbiekben a 3 nm-es osztályú gyártástechnológiát is bevetik. Noha a felsoroltak most az Intel legmodernebb csíkszélességei, ezek elmaradnak a TSMC 3 nm-es osztályú N3-as gyártástechnológiáitól, de a később érkező Intel 18A már piacvezető szerepre tör, ugyanis mind fogyasztás, mint teljesítmény, mind pedig tranzisztorsűrűség terén felülmúlhatja a riválisok megoldásait.
