A Shelly Dimmer Gen3 az első generációs Shelly Dimmer2 okosmodul továbbfejlesztett, harmadik generációs verziója. Az elődjéhez hasonlóan ez is képes a vezérelt lámpákat ki- és bekapcsolni, valamint a fényerejüket is szabályozni. Segítségével könnyedén beállíthatjuk a napszakhoz, tevékenységhez vagy hangulathoz illő fényerőt. Nemcsak interneten keresztül, hanem időzítve is vezérelhetjük a lámpákat, akár napkelte vagy napnyugta alapján is.

A ki- és bekapcsolást halványítással vagy erősítéssel is tudja szabályozni.

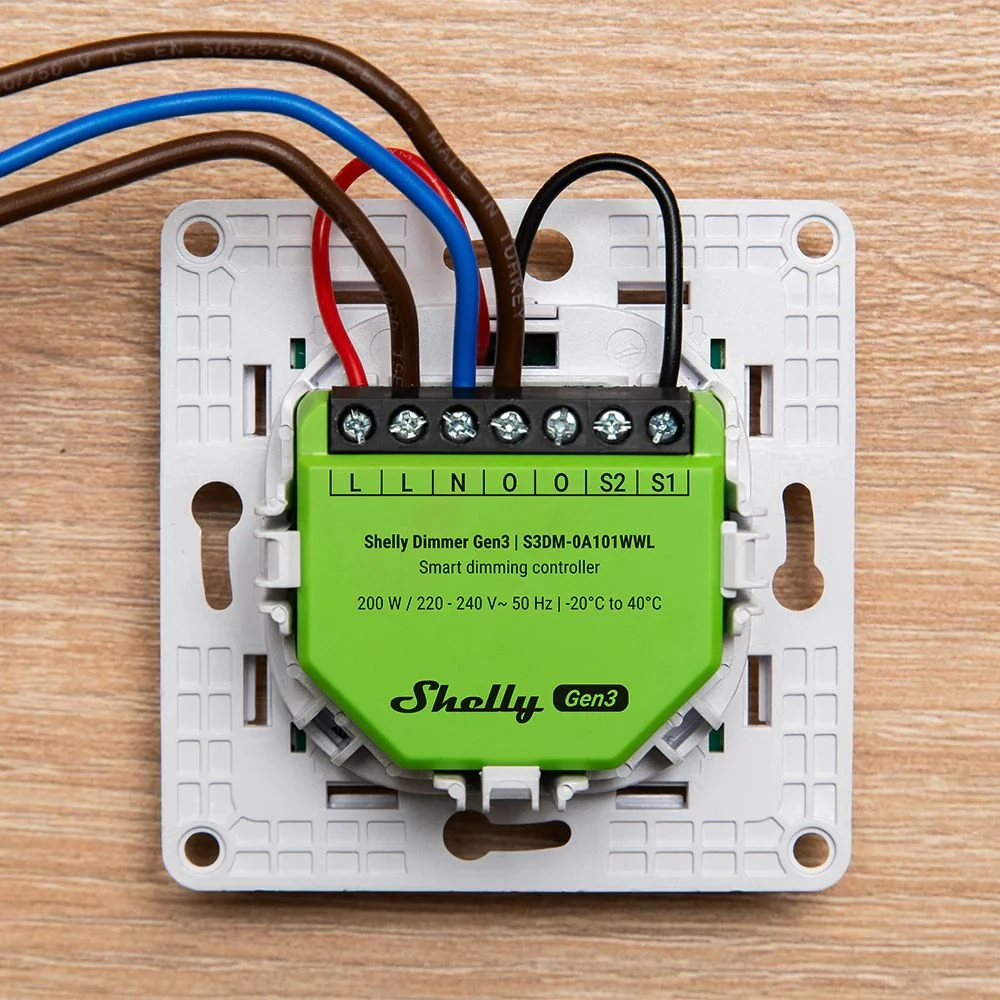

Kis méretének köszönhetően akár egy szabványos villanykapcsoló mögé vagy kötődobozba is beszerelhető. A Shelly Dimmer Gen3 alkalmas izzólámpák és halogénlámpák vezérlésére (max. 200W), valamint dimmelhető LED lámpák (max. 150W) vagy ferromágneses transzformátorral szerelt rendszerek (max. 200VA) kezelésére is.

Mint minden Shelly eszköz, közvetlenül a Wi-Fi routerhez kapcsolódik, nincs szükség hub-ra vagy átjáróra. Telepíthető akár egyetlen áramkör automatizálásához, vagy teljes ingatlan okosrendszerek részeként is használható.

Ez az egyik legkisebb méretű, WiFi-s eszköz okosvezérlésre és fogyasztásmérésre. Apró mérete lehetővé teszi, hogy szabványos kapcsolók, konnektorok mögé vagy kötődobozba szereljük, így távvezérelhetővé válik a világítás vagy bármely más fogyasztó. Gyakori alkalmazása redőnykapcsolók mögött, köszönhetően fejlett redőnyvezérlési módjának.

Meglévő kapcsolók mögé szerelve a Shelly Dimmer GEN3 távvezérlést biztosít, miközben a meglévő kapcsolók is funkcionálisak maradnak. Ideális megoldás okosításra. A relé tartalmaz kapcsoló bemenetet, így a fali kapcsolók továbbra is használhatók, miközben az eszköz Wi-Fi-n keresztül is vezérelhető. Az alkalmazásban időzítések és kapcsoló letiltása is beállítható.

Kompatibilis kétállású és billenő kapcsolókkal, alkalmas alternatív és keresztkapcsolásokra is. Auto-off funkciója impulzuskapcsolásra is beállítható.

Főbb jellemzők

- Kompatibilis fázisvezérelt (leading edge) és ellenfázisú (trailing edge) dimmeléssel
- Működik nullavezeték nélkül is, de nullavezetékkel stabilabb
- Maximális terhelés: 200 W nullavezeték esetén
- Védelmek: túlmelegedés, túlterhelés, túlfeszültség

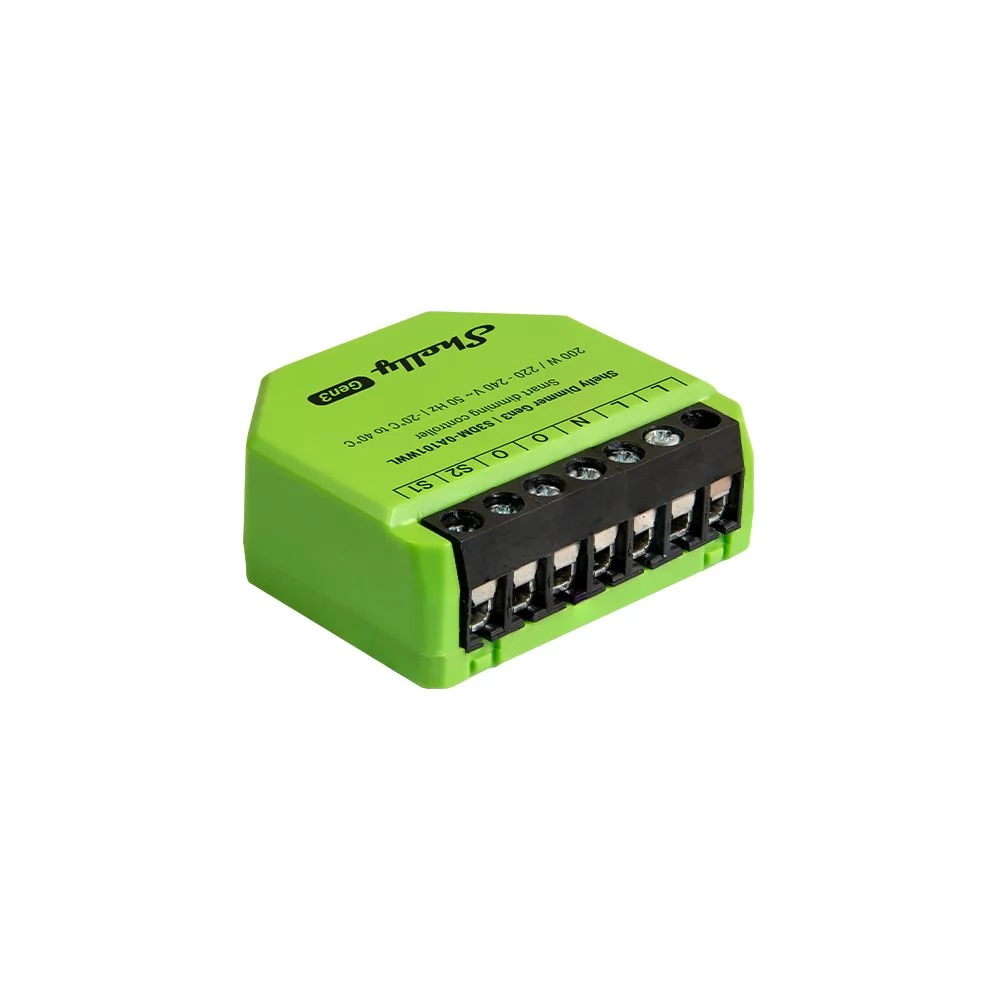

- Kompakt méret: 42 x 36 x 14 mm elfér szabványos kapcsolók mögött
- Lokális vezérlés kapcsolóval és appból vagy automatizálással

Csatlakozási lehetőségek

- Wi-Fi: 2.4 GHz, 802.11 b/g/n
- Bluetooth: gyors párosítás
- Támogatott protokollok: MQTT, CoAP, WebSocket
- Helyi vezérlés nem szükséges felhőkapcsolat

A Shelly Dimmer GEN3 a bemeneti 110V-240V AC-t kapcsolja és szabályozza (max. 16A), ezért nem alkalmas szárazkontakt (feszültségmentes) kapcsolásra!

Fontos: a fázis és a kapcsolt fázis azonos ágról kell érkezzen – a Dimmer Gen3 nem alkalmas többfázisú működésre.

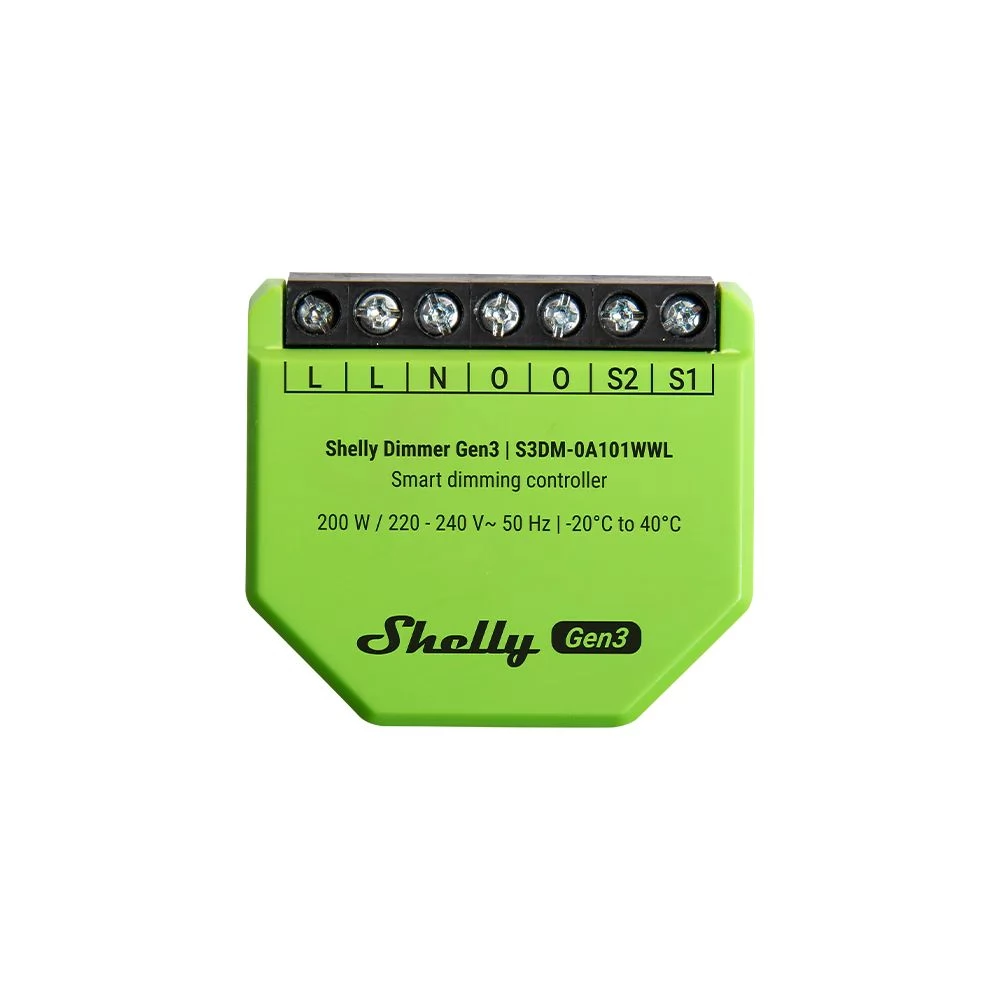

KÜLSŐ BORÍTÁS: A GEN3 méretei megegyeznek a GEN2-vel, így a DIN adapterek is kompatibilisek. A burkolaton bekötési rajz is található.

BLUETOOTH PÁROSÍTÁS: Az új beépített Bluetooth chip révén gyors párosítást tesz lehetővé.

ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ: Az új ESP-Shelly-C3 processzor 8 MB memóriával gyorsabb működést és továbbfejlesztett funkciókat biztosít a GEN3 termékcsaládban.

TÚLMELEGEDÉS ÉS TÚLFESZÜLTSÉG VÉDELEM: A Shelly GEN3 beépített túlmelegedés-, túlfeszültség- és túlterhelés-védelemmel rendelkezik.

SHELLY GEN3 FUNKCIÓK:

- Támogatja a HTTP/HTTPS webhook-okat
- Támogatja a napkelte/napnyugta szerinti időzítéseket (±23 óra)
- Akár 20 db offline időzítés is kezelhető
- Támogatja az mjS szkripteket és több szkript együttes futtatását
- Támogatja a virtuális komponenseket és HTTP alapú parancsokat
- Bluetooth átjáró funkció, felhőmentes kommunikáció Shelly BLU eszközökkel

Időzíthetősége:

- Heti ki/bekapcsolási időzítések
- Napkelte/napnyugta alapú időzítések
- Auto-on és auto-off funkciók

Támogatott üzemmódok:

- Cloud mód: vezérlés Shelly Cloud app-ból és webes felületről
- LAN mód: helyi hálózaton keresztüli vezérlés
- WiFi Access Point mód: önálló hálózat létrehozása

Felhős üzemmódban a fogyasztási adatok menthetők és letölthetők a Shelly Cloud fiókból.

Cloud módban a Shelly Scene funkció segítségével más Shelly eszközök is vezérelhetők összetett szabályok szerint. Fix IP címek esetén LAN módban is működnek a Direct Device-to-Device vezérlések HTTP parancsokkal.

A Shelly Dimmer GEN3 ingyenes okostelefon app-pal és saját Cloud szolgáltatással is működik.

Integrációk:

A Shelly gyári firmware-rel is egyszerűen integrálható:

- MQTT
- Homey
- HomeSeer
- IoBroker
- Home Assistant
- OpenHAB
- Domoticz
- SYMCAN
- Nymea
- Hubitat
- Hoobs
- REST API

Szerelhetősége:

- Beépíthető szabványos kapcsolóaljzatba
- DIN-sín adapterrel is telepíthető
- Kompatibilis a Shelly Plus Add-On-nal

Műszaki adatok:

- Bemeneti feszültség: 110–240 V AC ±10%, 50/60 Hz
- Maximális kimeneti teljesítmény:
- Dimmelhető LED: max. 150 W
- Izzó: max. 200 W
- Halogén: max. 200 W
- Vasmagos trafó: max. 200 VA
- Elektronikus trafó: max. 200 W
- Minimális terhelés nullavezeték és Bypass nélkül: 20 W
- Kapcsolat: Wi-Fi 2.4 GHz + Bluetooth
- Működési hőmérséklet: –20 °C és +40 °C
- Relatív páratartalom: 30%–70%
- Méret: 42 x 36 x 14 mm
- Fogyasztás: <1,5 W
- Burkolat: műanyag, lime szín
- Nullavezeték nélkül is működik: igen, Shelly Bypass modul ajánlott hozzá ebben az esetben
- Fogyasztásmérés csak nullavezetékkel való bekötés esetén lehetséges

Leírás:

- Gyártó: Shelly
- Szín: Zöld

Beüzemelés / működtetés

- Működési tápellátás: 230V csak fázis vagy 230V fázis + nulla
- DIN-sínre szerelhető: DIN-sín adapterrel (külön termék)
- Üzemi környezeti hőmérséklet: 20 °C-40 °C
- Üzemi környezeti páratartalom: 30% 70% RH

Vezérelt (/mért) áramkör

- Dimmelés / Fényerőszabályzás: Igen
- Fogyasztásmérés: Igen
- Kapcsolt pólusok száma: 1P
- Potenciálmentes kapcsolás: Nem
- Névleges feszültség: 220-240V AC

Villamossági tulajdonságok

- Max. vezeték keresztmetszet: 2,5 mm2
- Bemenet külső kapcsoló számára: Igen, 2 kapcsolóbemenet. 1 kapcsolóbemenet bekötésével: KI/BE, 2 kapcsolóbemenet bekötésével: KI/BE, FÉNY FEL/LE
- Alternatív kapcsolás / keresztváltó kapcsolás: Ráköthetőek alternatív és keresztváltó kapcsolók, több nyomógombos kapcsoló is ráköthető
- Túlmelegedés-védelem: Igen

Támogatott protokollok

- Ethernet / vezetékes hálózat (RJ-45): Nem
- Wi-Fi: Igen
- Wi-Fi szabványok: 802.11 b/g/n
- Zigbee: Nem
- Thread: Nem
- Z-Wave: Nem
- RF / rádióvezérlés: Nem

Távvezérelhetőség, okosvezérelhetőség

- Közvetlen (helyi) távirányíthatóság: Shelly Bluetooth távirányítókkal párosítva, azokról távirányítható, kapcsolható
- Interneten keresztül távolról vezérelhető: Igen
- Gyártói okostelefonos app: Igen, ingyenes app (Shelly Cloud) (iOS, Android, Huawei)
- Webes (böngészős) admin felület: Igen, az app-pal szinte megegyező funkcionalitás
- Felhős (cloud) üzemmód (gyári firmware-rel): Igen, működhet a Shelly felhőre kapcsolva (beállítható)
- Helyi hálózati üzemmód (gyári firmware-rel): Igen, a gyári cloud funkció webes admin felületen vagy app-ban kikapcsolásával csak helyi hálózatról érhető el az eszköz.
- REST API támogatás (gyári firmware-rel): Igen
- MQTT támogatás (gyári firmware-rel): Igen

Okos funkciók

- Időzíthető: Igen
- Értesítési funkciók: Email küldése, Shelly app értesítés
- Előzmények / Eseménynapló: Igen: ki/bekapcsolási előzmények az app-ban (Shelly fiókonként a legutolsó 50 esemény)

Egyéb

- Fő kategória: Relé
- Kimeneti áramkörök száma: 1
- Kommunikációs protokollok: Bluetooth, Wi-Fi
- Méretek: 3,7 × 4,2 × 1,6 cm
