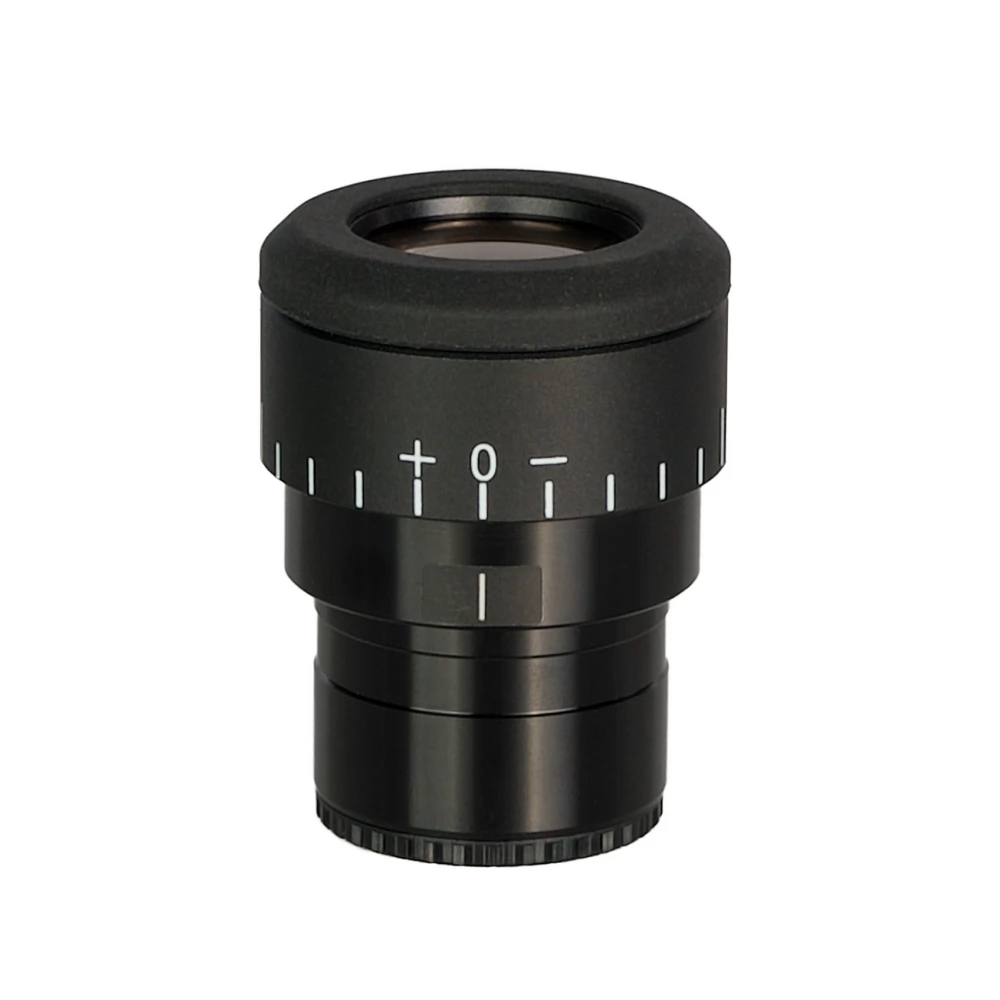

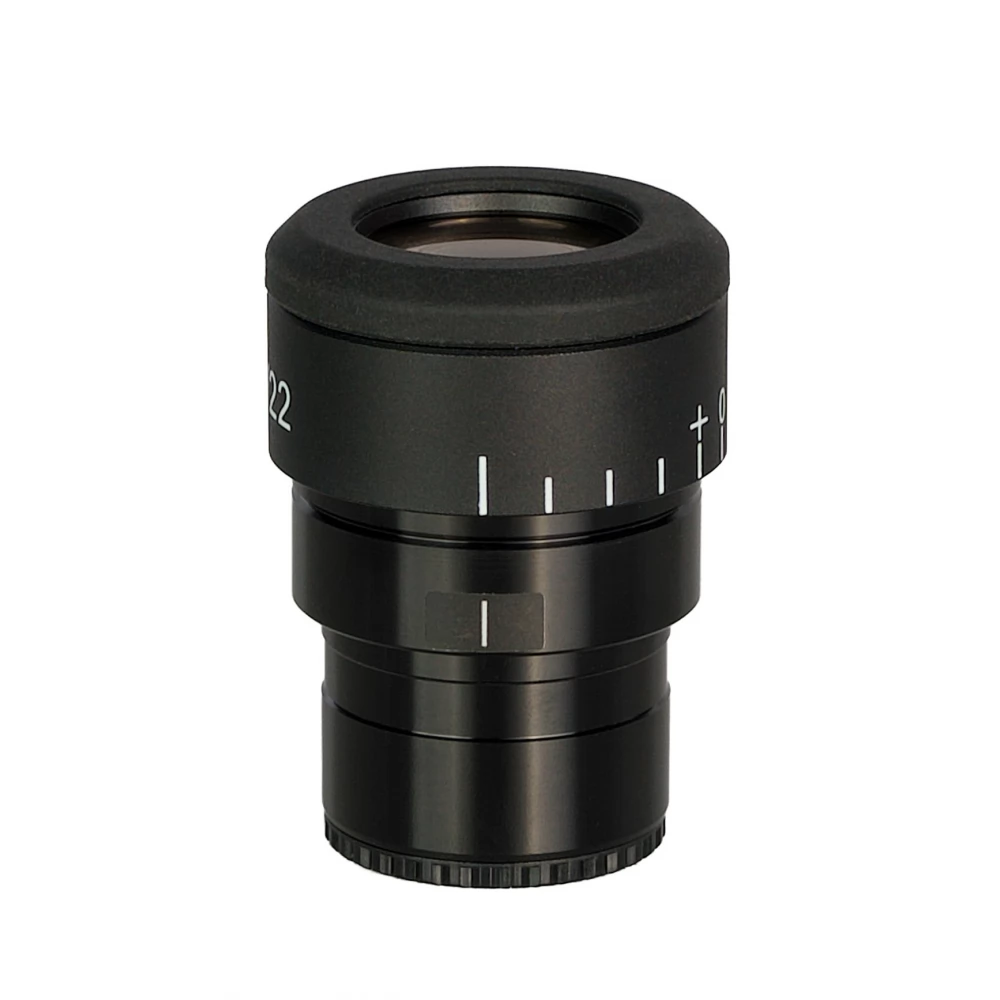

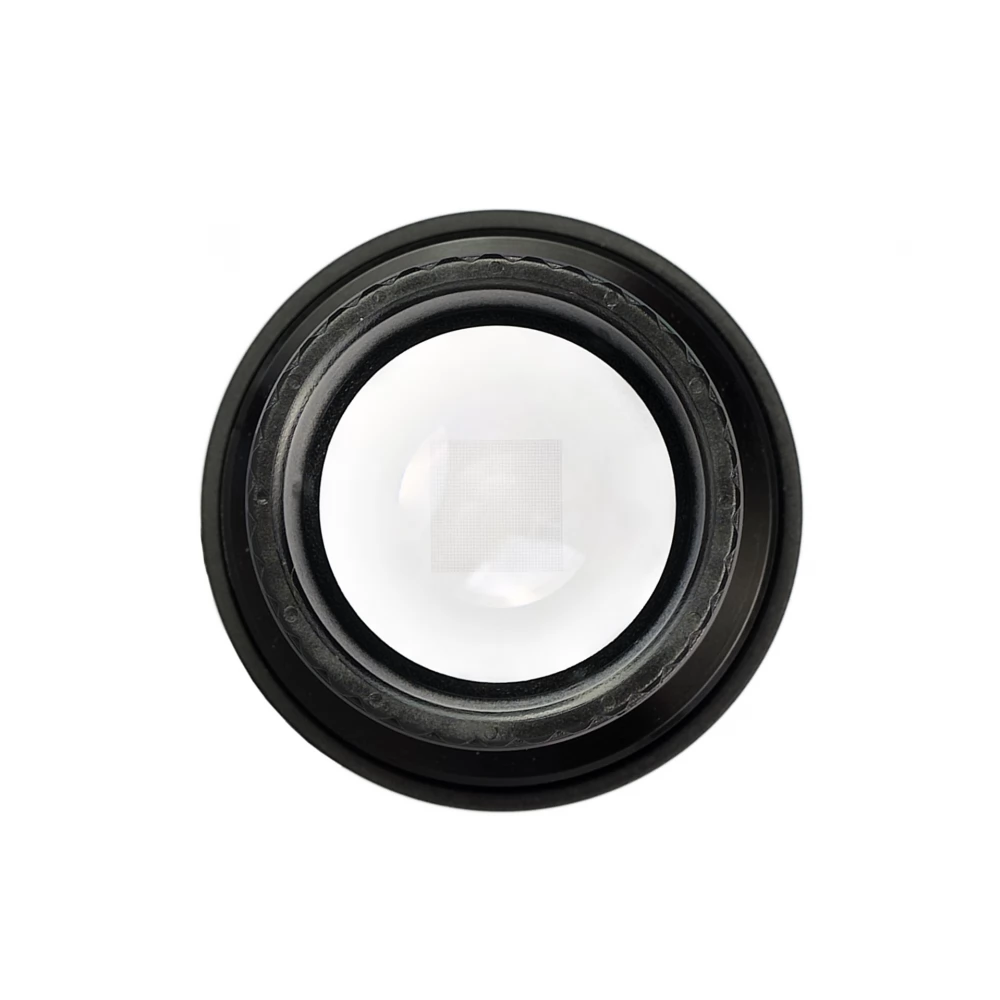

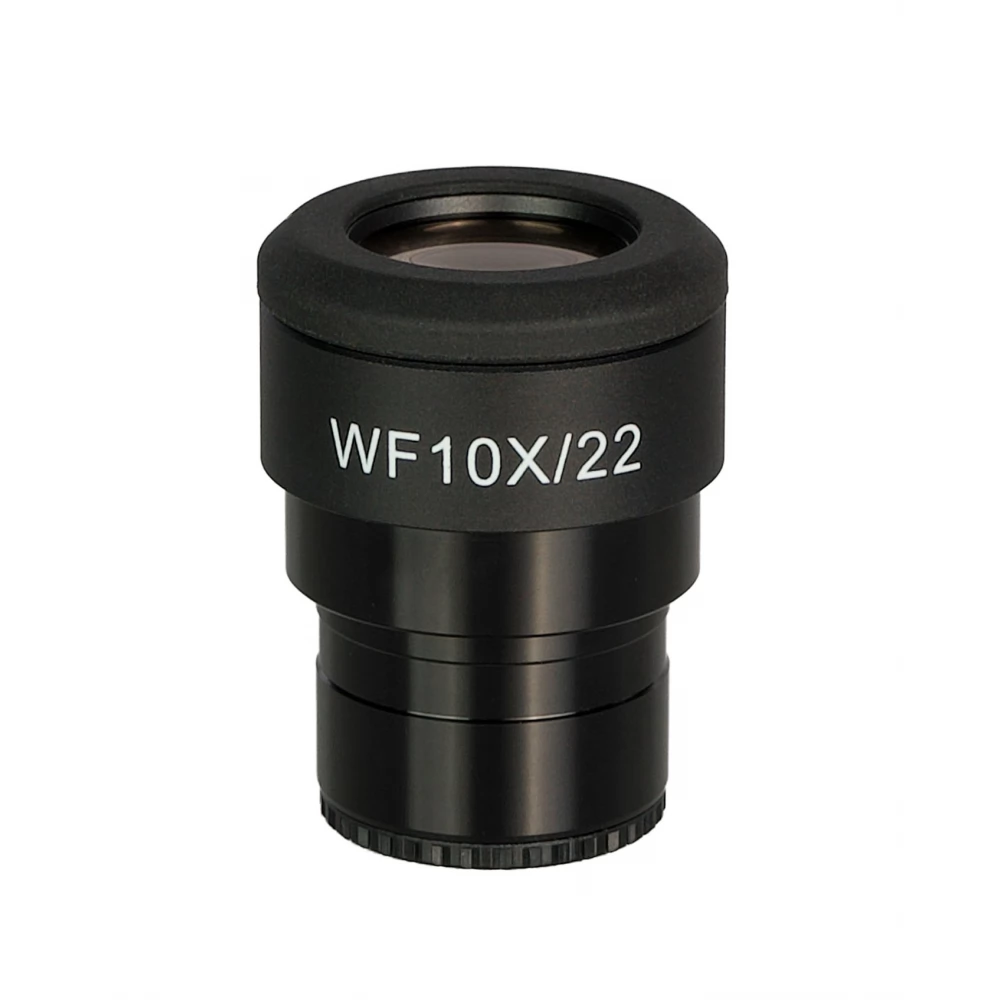

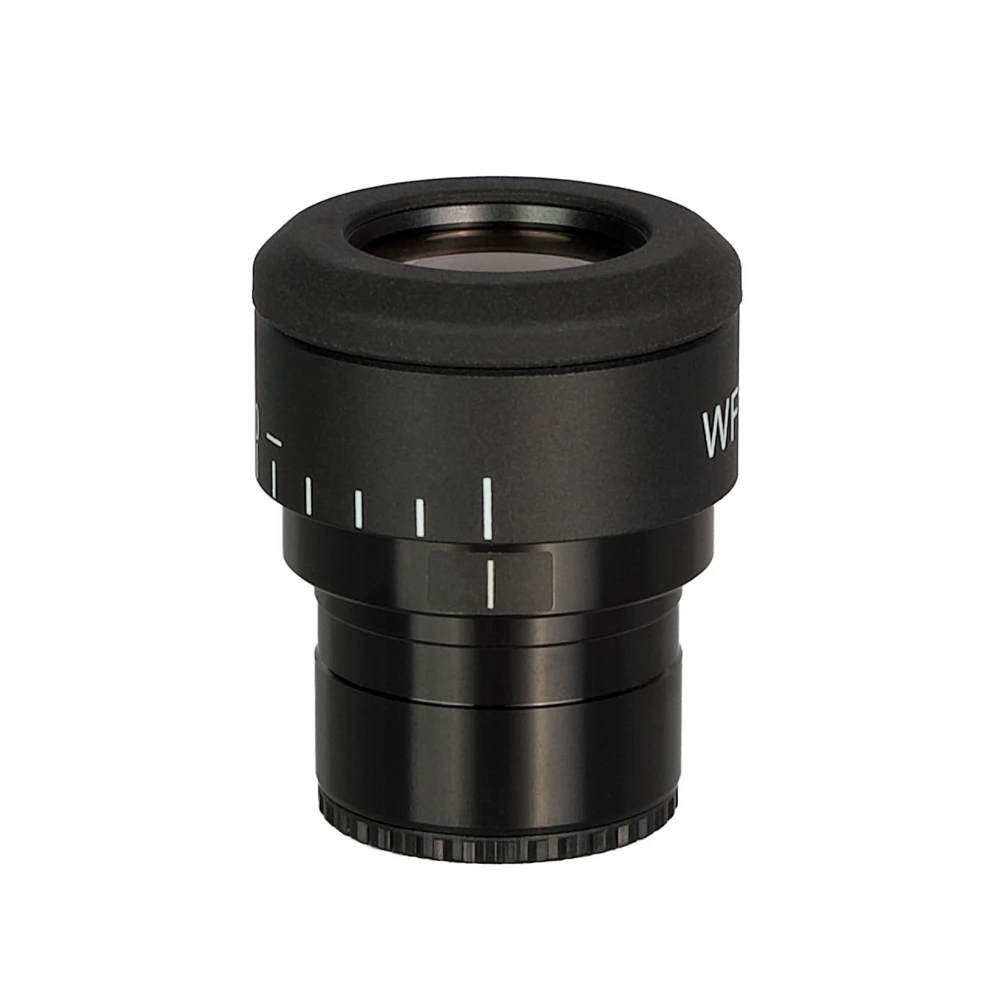

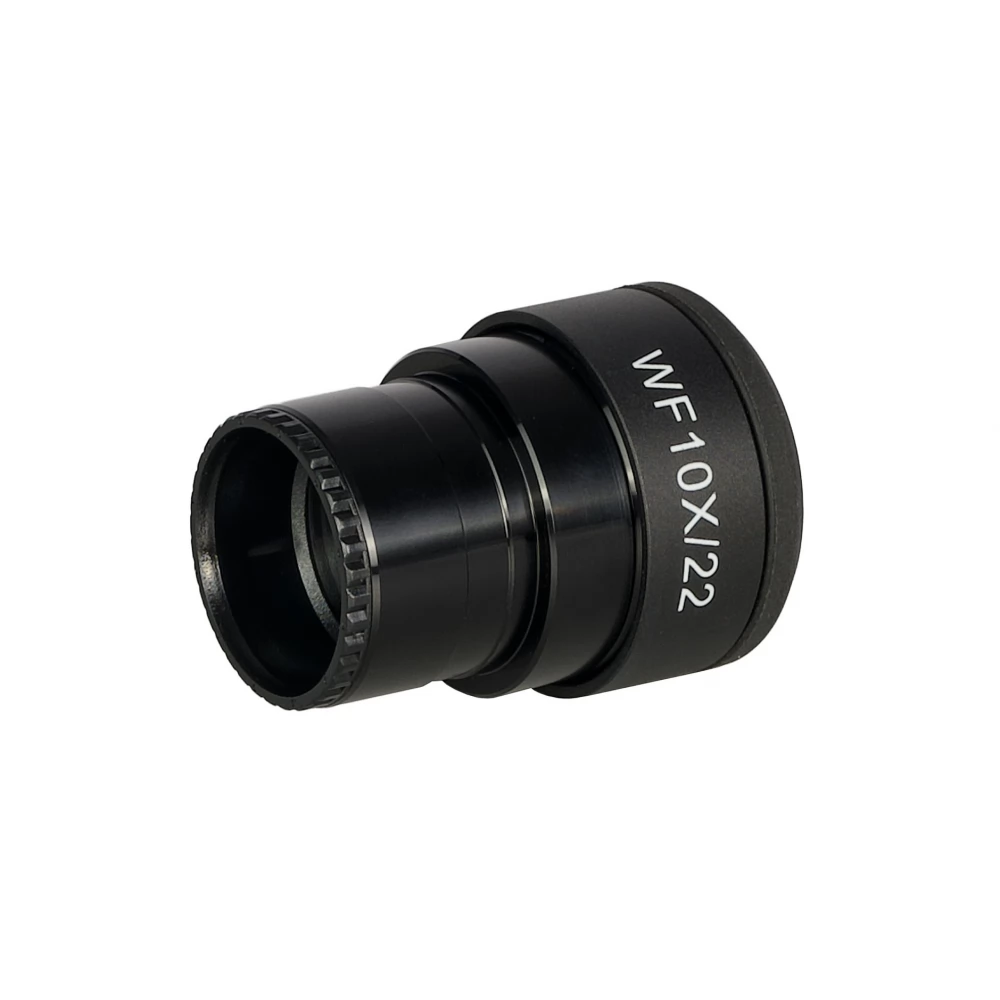

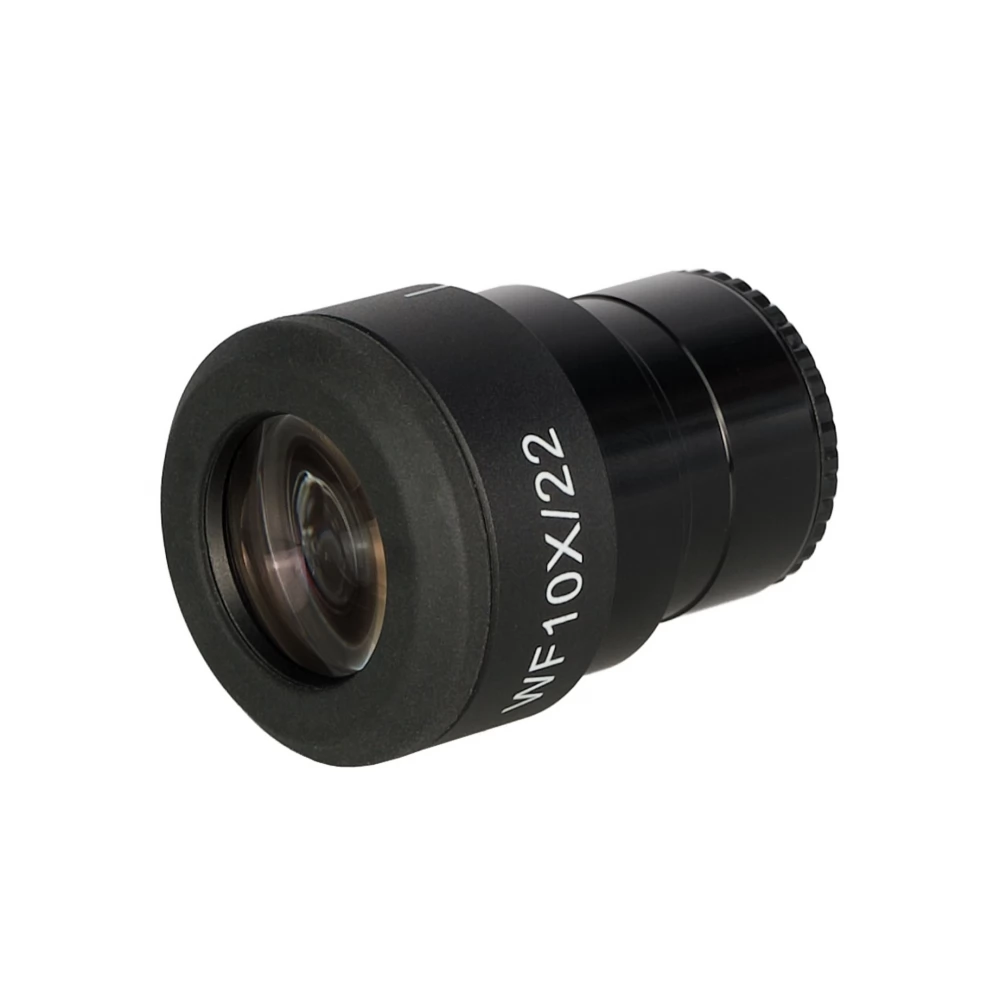

Az irányzékos szemlencsét a minták és azok szerkezeteinek a méretének lineáris egységekben (milliméter vagy mikron) történő meghatározására, a mintában lévő szerkezetek területének a mérésére, valamint a részecskeszám összehasonlító elemzésére szokták használni. Az irányzék a meződiafragma síkjában helyezkedik el, 0,1 mm-es osztással. Az irányzékkal ellátott szemlencsét a szokásos 10x szemlencse helyére kell rögzíteni. A második szemlencsetubusba egy ugyanolyan típusú, de irányzék nélküli szemlencse van beszerelve.

A szemlencse kompatibilis a 30 mm-es szemlencsetubussal rendelkező mikroszkópokkal.

Beállítás
A mérések elvégzése előtt a szemlencse irányzékát minden egyes használni kívánt objektívhez külön kalibrálni kell. Ehhez kalibrációs tárgylemez – mikrométeres skálával ellátott tárgyasztal szükséges. A legkisebb osztás 0,01 mm. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsetubusban, amíg a tárgylemez és az irányzék skálái párhuzamosan nem állnak egymással.

Az irányzék értékének kiszámítása az egyes objektívekhez
Ha kis nagyítású objektíveket használ, akkor ki kell számolnia, hogy a szemlencse irányzékának hány osztása fér bele a tárgylemez skálájába. Közepes és nagy nagyítású objektívek használata esetén ki kell számolnia, hogy a tárgylemez hány osztása fér bele a szemlencse irányzékának az osztásába.

Az egyes objektívek számítása a következő képlettel történik: Е = ТL/A, ahol E – az irányzék osztásértéke Т – a tárgyasztal mikrométerén megadott fokozatosztási érték (0,01 mm) L – a tárgyasztal mikrométer osztásainak száma A – az irányzék osztásainak a száma.

Az egyes objektíveknél az irányzék osztására kapott értékeket fel kell jegyezni.

Az objektum valódi lineáris méretének kiszámítása
Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse irányzékának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektívhez korábban kiszámított irányzékértékkel. A kapott érték lesz az objektum valódi lineáris értéke.

Az objektum területének a kiszámítása
Az objektumszerkezet területének a meghatározásához meg kell számolni, hogy a szerkezet hány irányzéknégyzetet fed le. Ha a szerkezet a négyzetnek csak egy részét fedi le, akkor előre meg kell határozni, hogy ezt a négyzetet hogyan fogják figyelembe venni a végső számítás során: figyelmen kívül hagyják, vagy hozzáadják az eredményhez. Az irányzékos szemlencse a területnek csak a hozzávetőleges meghatározására szolgál; a pontos számításhoz képelemző szoftvert érdemes használni.

Részecskeszám meghatározása
Az irányzékos szemlencse egy adott területen lévő részecskék összehasonlító számlálására is használható. Először meg kell számolni, hogy hány kis részecske van egy négyzetben, majd ezt meg kell szorozni a négyzetek számával. Majd meg kell számolni a nagy részecskék számát a teljes területen. Az így kapott darabszámokat össze lehet hasonlítani.

Kompatibilitás
- MAGUS Bio 260T biológiai mikroszkóp
- MAGUS Bio DH260 biológiai mikroszkóp
- MAGUS Bio 270T biológiai mikroszkóp
- MAGUS Bio 290T biológiai mikroszkóp
- MAGUS Bio V360 biológiai fordított mikroszkóp
- MAGUS Lum 450L fluoreszcens mikroszkóp
- MAGUS Metal V790 DIC metallográfiai fordított mikroszkóp
- MAGUS Pol 890 polarizáló mikroszkóp
