A SAMSUNG MÁR 2030-RA ELKÉSZÜLNE AZ ELSŐ 1000 CELLARÉTEGBŐL ÁLLÓ 3D NAND FLASH MEMÓRIACHIPJÉVEL

Az új 3D V-NAND Flash chipek elkészítéséhez számos új technológiát és módszert vet majd be a dél-koreai gyártó.
Víg Ferenc (J.o.k.e.r)
Víg Ferenc (J.o.k.e.r)

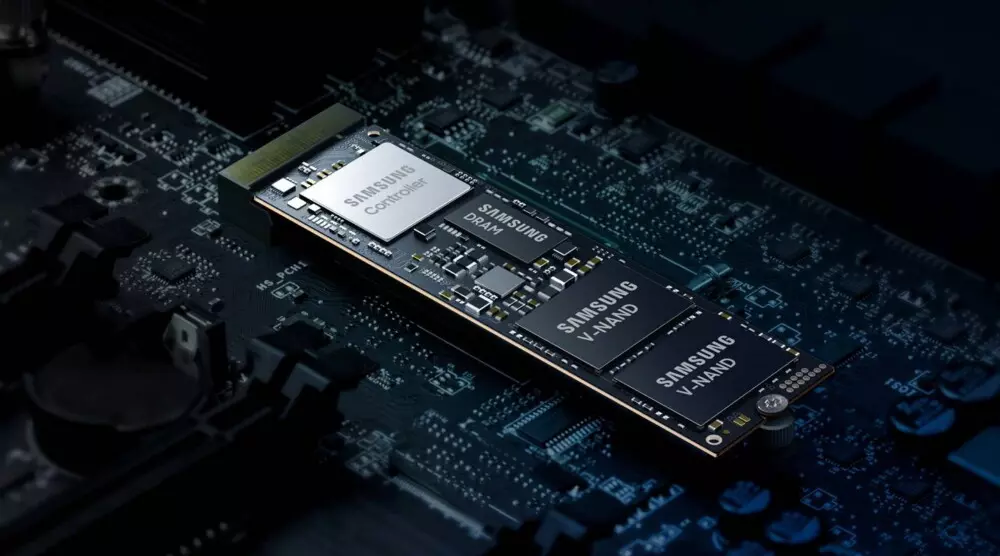

A Samsung már 2030-ra elkészülne az első 1000 cellarétegből álló 3D NAND Flash memóriachipjével

A Samsungnál gőzerővel folyik a következő generációs NAND Flash memóriachipek fejlesztése, ennek eredményeként már 2030-ban elkészülhetnek az 1000 cellaréteget tartalmazó chipek, már amennyiben minden a terveknek megfelelően halad. Ehhez persze speciális technológiák bevetésére lesz szükség, hiszen bizonyos cellaréteg-szám felett kifejezetten nehézzé válik a további cellarétegek integrálása, éppen ezért a vállalatnál úgy döntöttek, több szilíciumlapkára bontják a dizájnt: az 1000 cellaréteges szintet négy szilíciumlapka egymásra rétegezésével érhetik el.

Ahhoz, hogy a lapkák integrációja megfelelő legyen, úgynevezett Wafer Bonding technológiát alkalmaznak, amelynek során egyesítik a különböző lapkákat, így azok egymás felett foglalhatnak helyet, közöttük pedig a szokásos TSV-k (Through-Silicon-Vias) biztosíthatják a megfelelő kapcsolatot. A The Bell információi szerint ezzel a technológiával áttörhetővé válik az 1000 cellaréteges álomhatár, a Samsung Electronics DS divízió műszaki igazgatója, Song Jae-hyuk pedig azt is részletezte, hogyan valósítják meg a chipeket. Az információk szerint a Wafer Bonding technológia használatának köszönhetően lehetőség van arra, hogy a memóriacellákat és a kiszolgáló áramköröket tartalmazó részegységeket külön lapkákra bontsák, ezeket külön-külön, egymástól függetlenül tudják legyártani, ami segít a kihozatali arány javításában, valamint abban is, hogy hatékonyan növeljék a cellarétegek végső számát. A kész lapkákat aztán egymásra rétegezik az említett technológiával, így elérve a kitűzött célt.

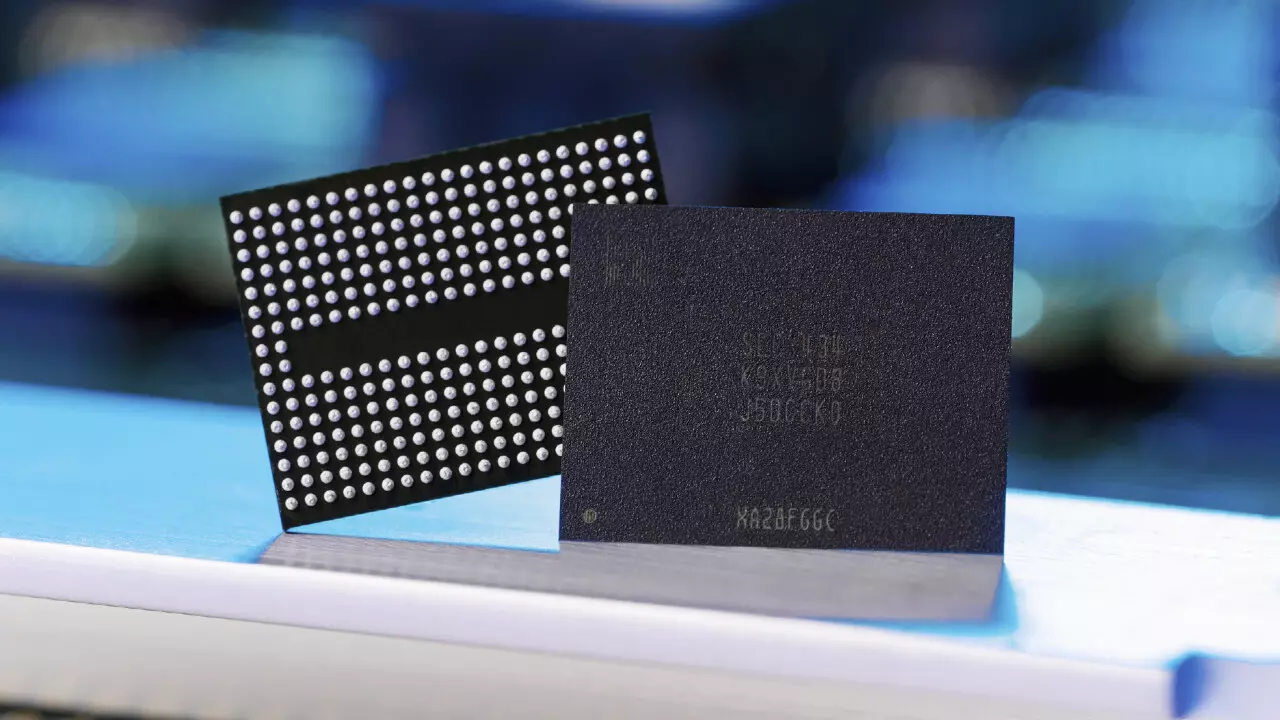

Galéria megnyitása

Korábban a dél-koreai vállalatnál egyébként CoP (Cell on Peripheral) technológiát használtak, amelynél a kiszolgáló áramkör a chip alján helyezkedett el, felette pedig a NAND Flash memóriacellák foglaltak helyet. Ez a technológia egy ideig jól is működött, ám a cellarétegek számának fokozatos növelésével az alul lévő áramkörre egyre nagyobb nyomás helyezkedik, ami negatívan hat a megbízható működésre, ezért más technológiát kellett találni – ez lett a fentebb említett Wafer Bonding. Az iparági szakértők szerint egyébként egyetlen szilíciumlapkára maximum 500 cellaréteg férhet el, ha csak NAND Flash cellastruktúrákról van szó.

Érdekesség, hogy a Samsung szakemberei a kínai YMTC-vel együttműködve fejlesztik ki az új technológiát, ennek köszönhetően a Samsung használhatja a Hybrid Bonding szabadalmat, amit várhatóan a V10 sorozatú NAND Flash memóriachipeknél vethetnek be. A ZDNet szerint a V10-es NAND Flash memóriachipek sorozatgyártása már a 2025-ös esztendő folyamán megindulhat, ezek várhatóan 420-430 cellarétegből állnak majd. A 400 cellaréteges szint átlépéséhez egyébként már eleve új technológiákra is trükkökre van szükség, például molibdén alapú hideg maratást vetnek be a szilícium-ostya esetében, de ezzel együtt számos egyéb újítás is helyet kaphat a fedélzeten, amelyeknek meghatározó szerepük lesz abban, hogy sikerüljön elérni az 1000 cellaréteges álomhatárt.

A vállalat egyébként éppen a minap rukkolt elő egy fontos SSD sorozattal, a 9100 Pro széria tagjaival, amelyek az első PCI Express 5.0 x4 alapú klienspiaci SSD kártyák, és amelyek az iparág leggyorsabbjainak minősülnek, legalábbis papíron.
