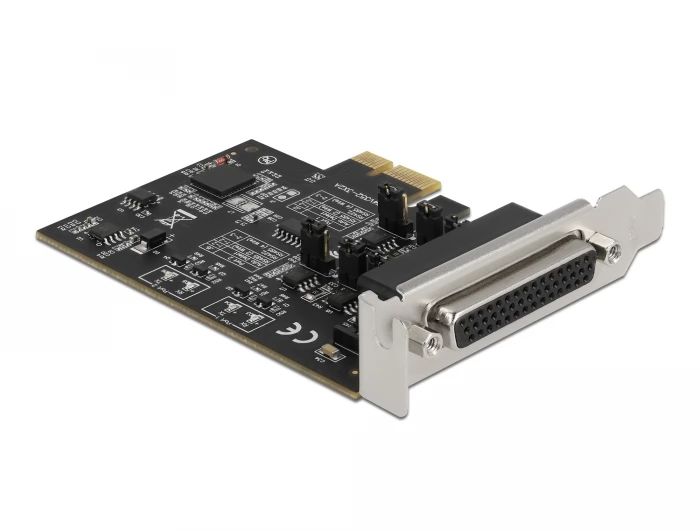

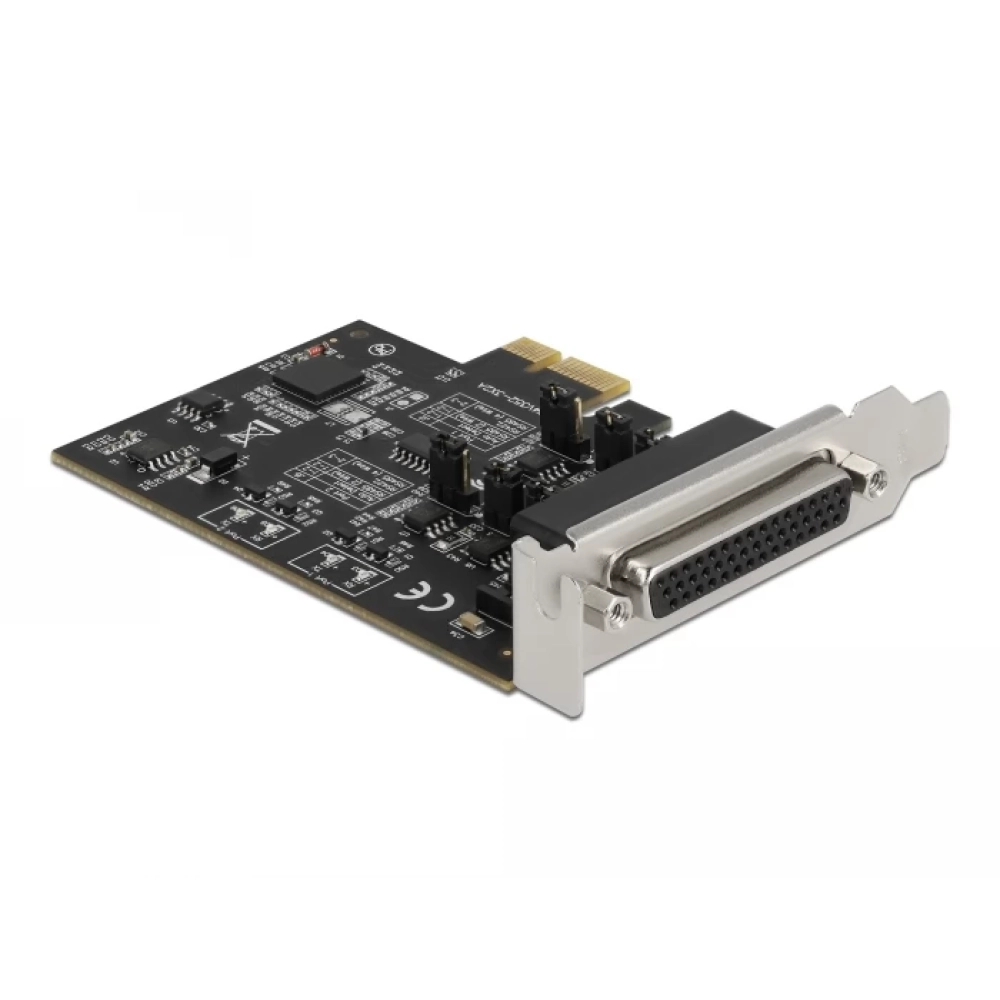

A Delock PCI Express kártya két külső soros RS-422/485 porttal bővíti a számítógépet. Olyan eszközökhöz mint lapolvasók, protokollváltók, POS rendszerek, infravörös, IoT eszközök stb. és a különböző módokhoz használható.
A PCIe kártya támogat 2- és 4-vezetékes működést mindkét kapcsolatán RS-422 és RS-485 eszközökhöz is. Továbbá, a beépített időszakos rezisztorok tetszés szerint alkalmazhatók, így megszüntetve a nem kívánt jelzavarást.

RS-422 vagy RS-485 beállítások

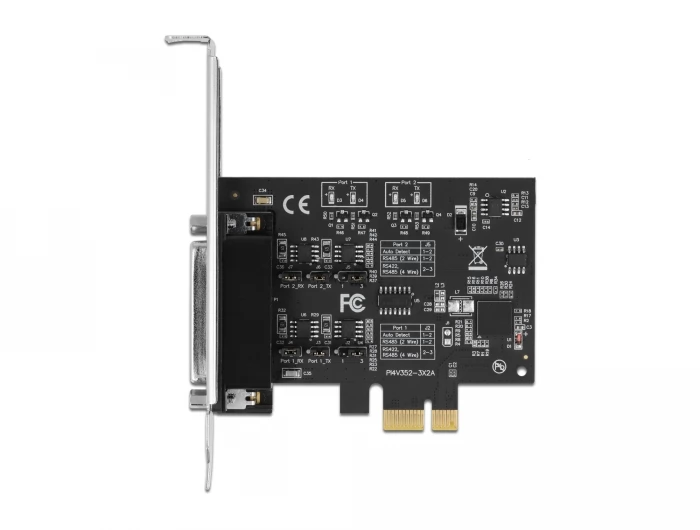

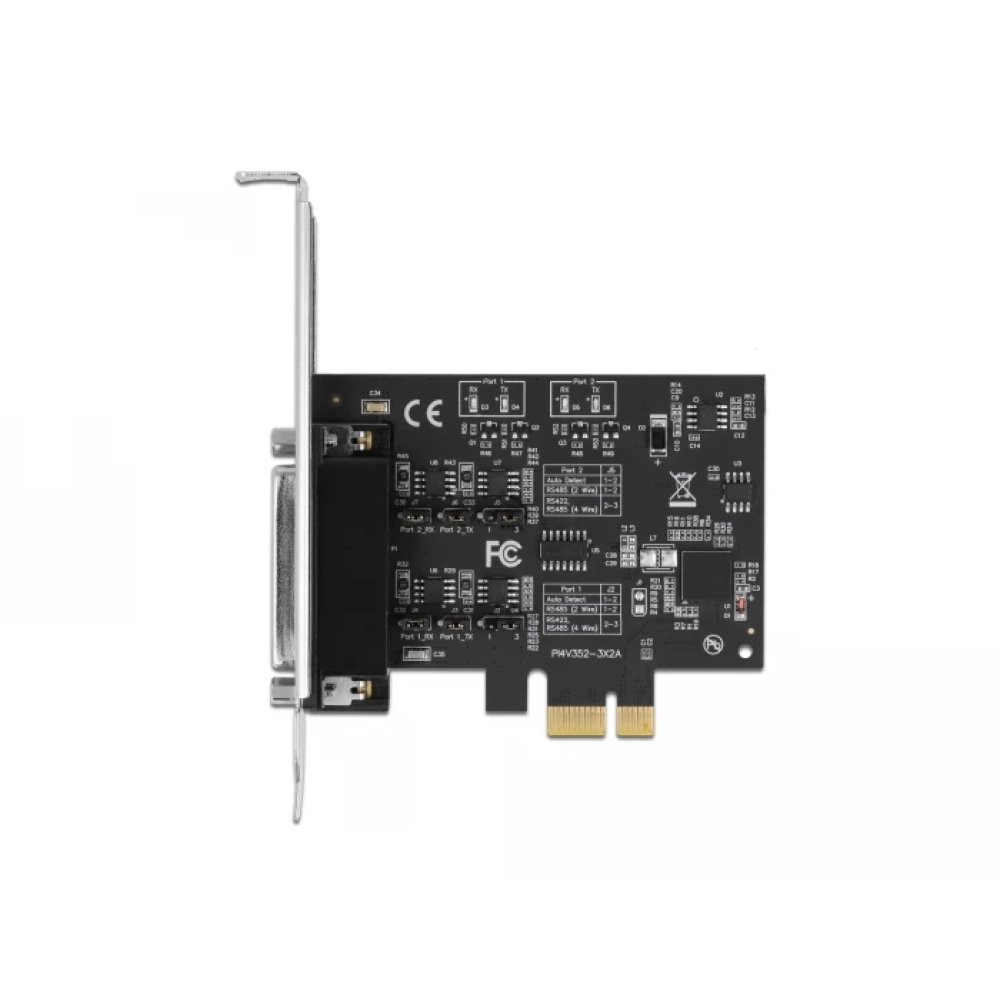

A beállítások a PCIe kártyán jumperek segítségével szabályozhatók és a következő módokat nyújtja: Auto Detect, RS-422 és RS-485 4-vezetékes teljes duplex és RS-485 2-vezetékes fél duplex.

Alacsony profilú formatényező

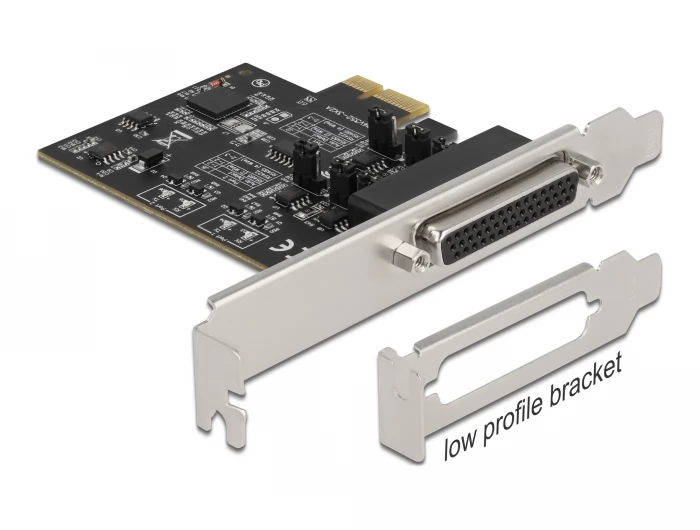

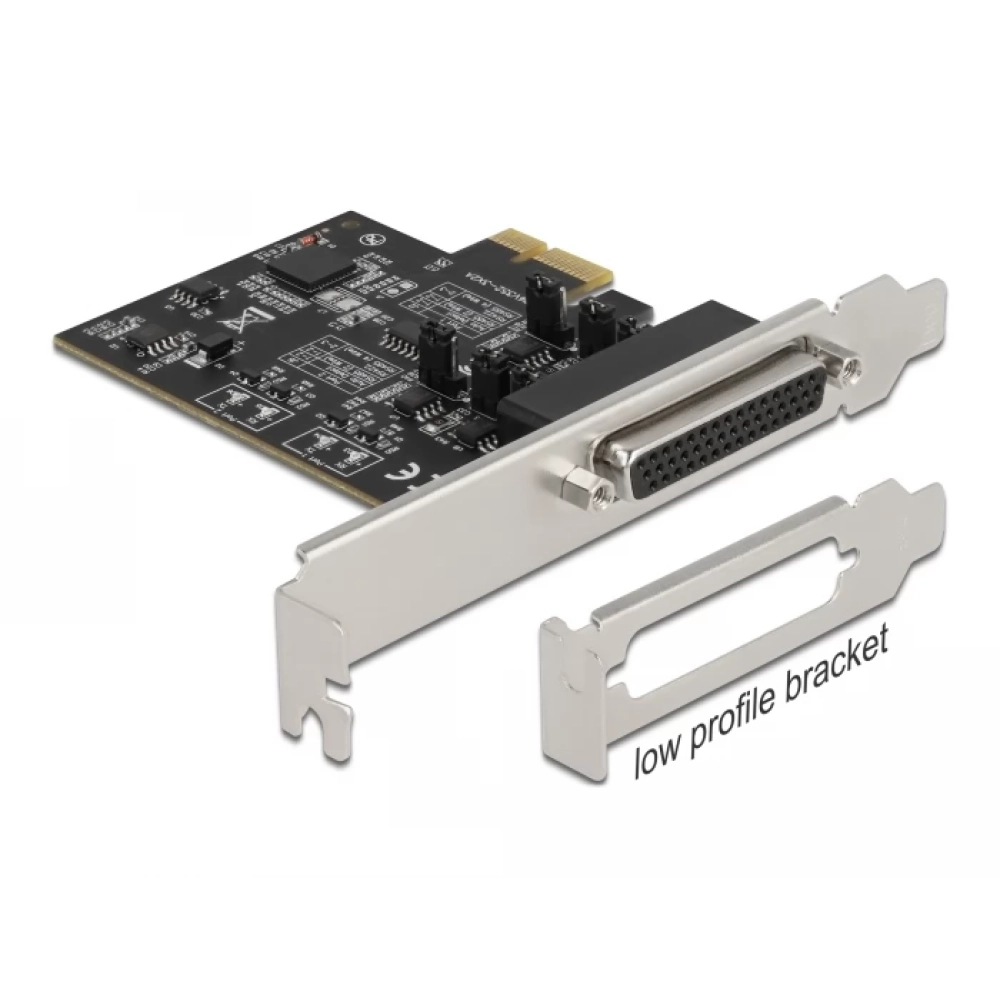

A tartozékként kapott alacsony profilú konzollal egy Mini-PC-be is behelyezheti a PCI Express-kártyát.

- Csatlakozó:
- Külső: 1 x DB44 hüvely

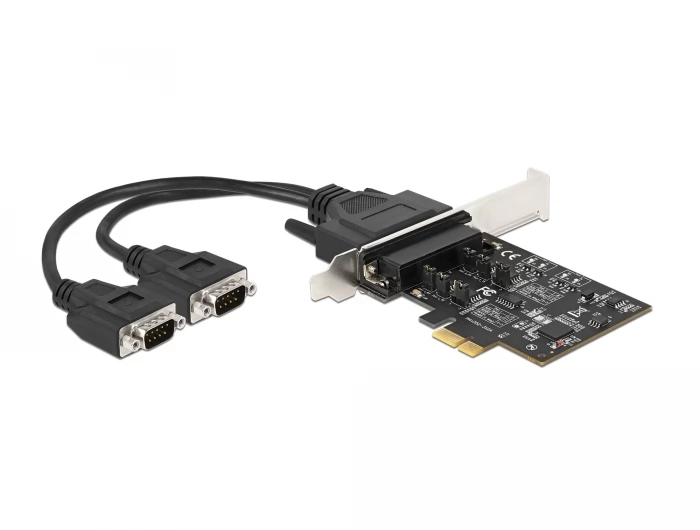

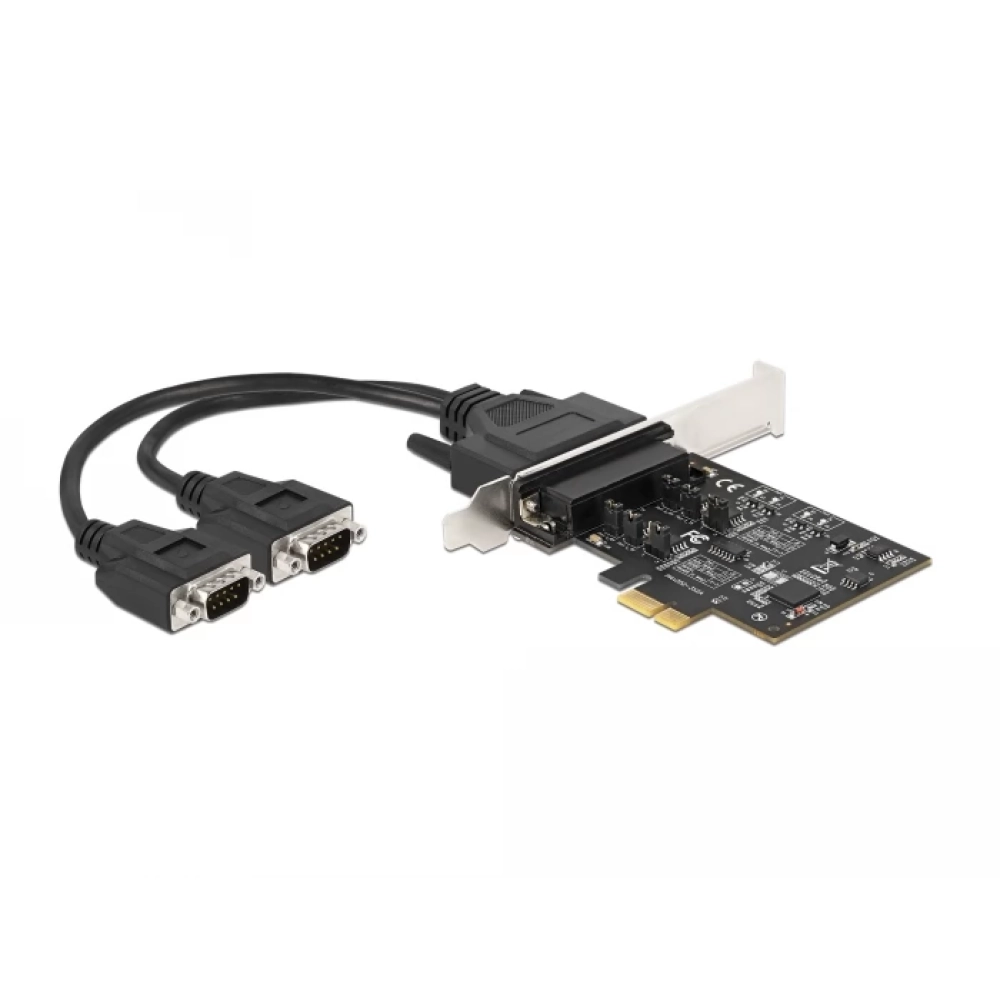

- Csatlakozókábel: DB44 dugó > 2 x soros RS-422/485 DB9 dugó
- Belső: 1 x PCI Express x1, V2.0
- Lapkakészlet: MaxLinear XR17V352, SP3078E
- Akár 1 Mb/mp sebességű adatátvitel
- FIFO: 256 bájt
- 16C550 UART-kompatibilis
- Adat bit: 5, 6, 7, 8
- Stop bit: 1, 1,5, 2
- Paritás: páros, páratlan, nincs, jel, tér (köz)
- Áramlás vezérlő: XON / XOFF, RTS / DTR, CTS / DSR
- RS-485 automatikus fél duplex adat átviteli kontrol
- Védelem nyitott, rövid áramkörös vagy időszakos bemeneti vonalakra
- LED állapotok: TX, RX
- ±15 kV ESD-védelem minden csatlakozótűn (HBM)
- ±15 kV IEC 61000-4-2 Levegőn keresztüli kisülés
- ±8 kV IEC 61000-4-2 Érintéses kisülés
- I/O cím és IRQ hozzárendelése BIOS által
- Lehetséges időszaki ellenállás 120 ohm
