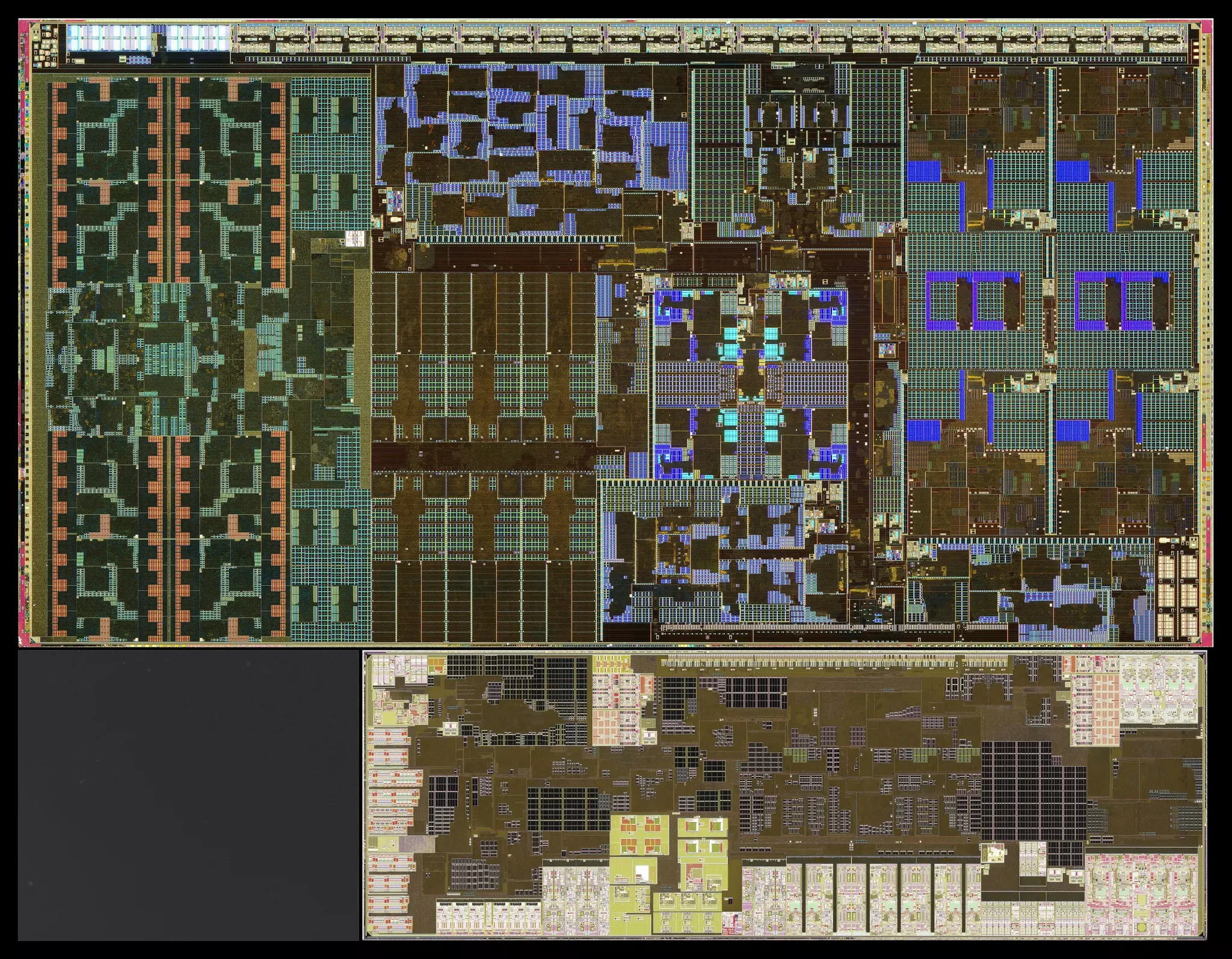

Az Intel Arrow Lake lapkájáról éppen nemrégiben láthattunk néhány feliratozott, remek felbontásban elkészített fotót, amelyek megmutatták, hogyan is néz ki a blokkdiagramról már ismert felépítés a fizikai valóságban. A napokban a Lunar Lake lapkáról is készült néhány nagy felbontású fotó, amelyek ezúttal Fritzchens Fritz jóvoltából váltak elérhetővé a publikum számára. A lelkes hardverrajongó számos processzorról készített már korábban is hasonlóan igényes, jó minőségű fotókat, és reméljük, ezt a jó szokását a későbbiekben is gyakorolni fogja.

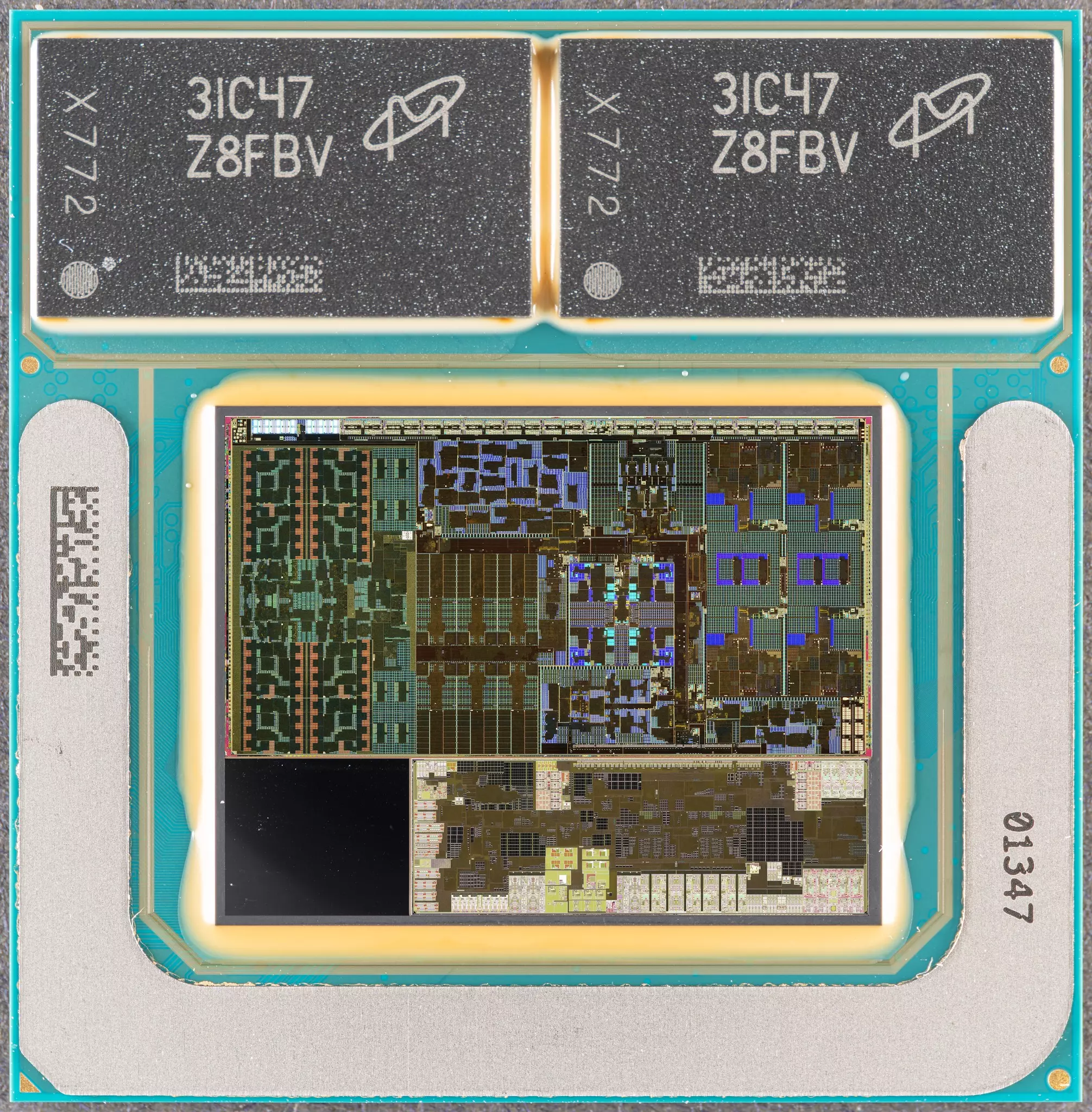

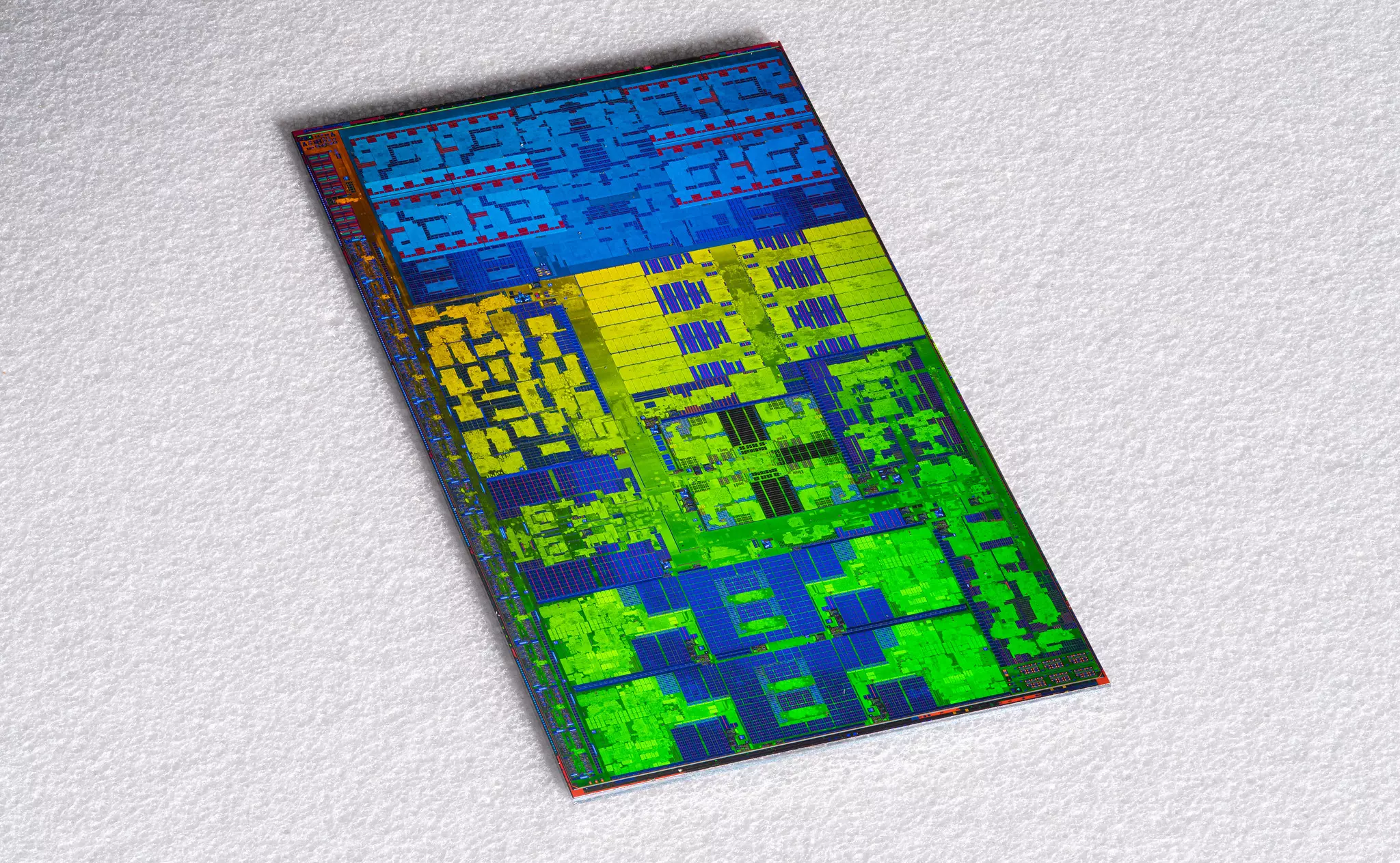

A lencsevégre kapott Lunar Lake processzor egy mérnöki tesztpéldány volt, amit a fotózás érdekében fel is használt a lelkes rajongó, így láthatóvá tette a tokozáson helyet foglaló chipleteket, illetve azok pontos szerkezetét is. A Lunar Lake az Intel számára egy rendkívül fontos, ám eléggé bonyolult és drága termék, ami nagyon hasonlónak mondható energiahatékonyság és felépítés terén, mint egy ARM alapú SoC, csak itt nem ARM, hanem X86-64 architektúra köré épülnek a processzormagok, azaz a Windows alkalmazásokkal tökéletesen kompatibilis a termék, miközben igen-igen hosszú akkumulátoros üzemidőt kínál.
Ahogy azt az Intel korább vezetője, Pat Gelsinger már elmondta korábban a publikum előtt, a Lunar Lake egy egyszeri termék volt, ami igazából érthető is, hiszen elég költséges és bonyolult dizájnról van szó, a vele felszerelt noteszgépek éppen ezért jellemzően 1000 dollár feletti áron kaphatóak. A Lunar Lake utódja egyébként nem szerepel az Intel kiszivárgott útiterveken, de ez Pat Gelsinger kijelentése alapján nem túl meglepő.

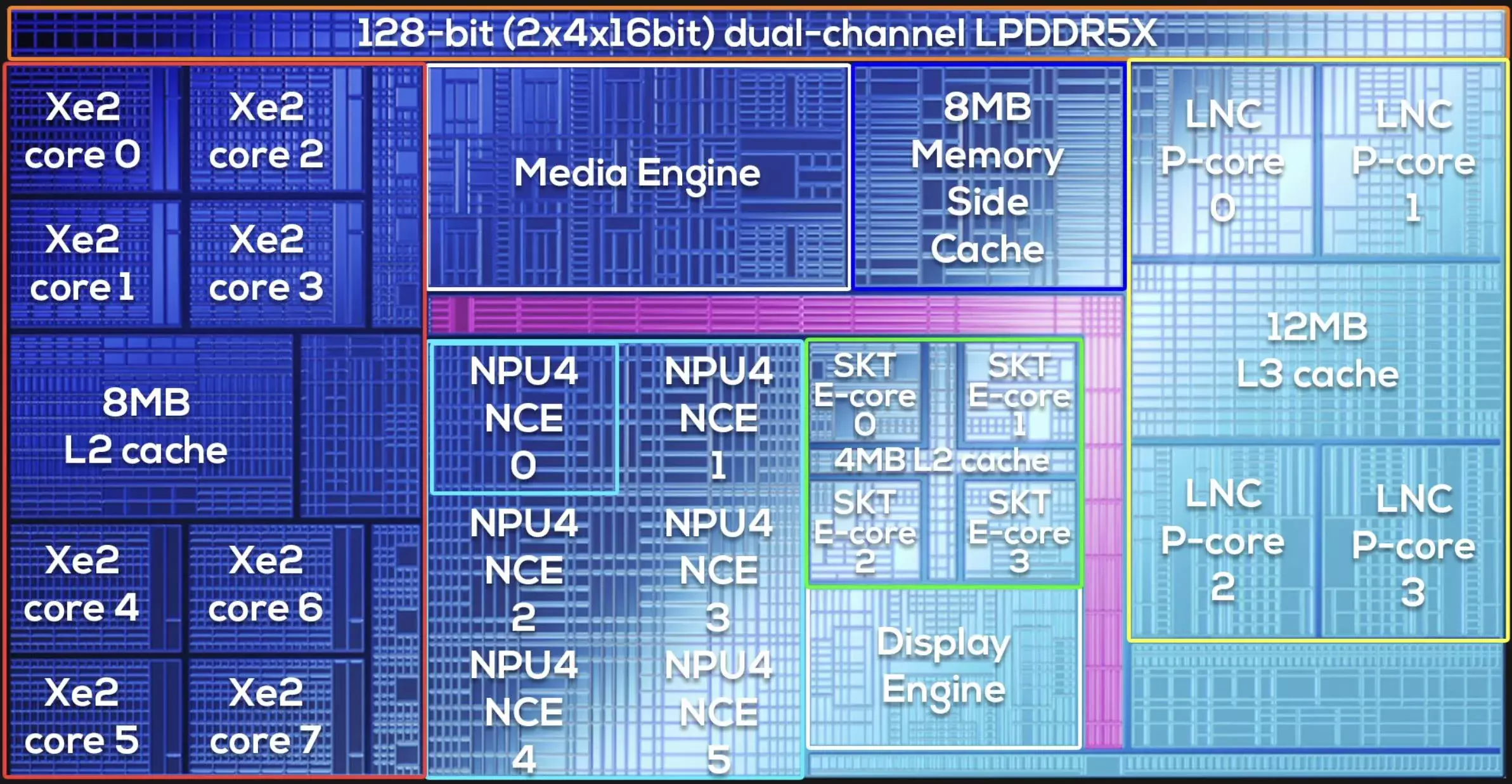

A Lunar Lake lényegében ugyanazokat a processzor-mikroarchitektúrákat és gyártástechnológiákat veti be, mint az Arrow Lake, a végeredmény mégis teljesen más, hiszen teljesen más céllal készült a két termékcsalád. A Lunar Lake esetében a lehető legjobb energiahatékonyság eléréséé volt a főszerep, ennek rendeltek alá szinte mindent, ugyanakkor arra is figyeltek, hogy a teljesítmény is versenyképes lehessen. Az alapokat biztosító Compute Tile fedélzetén, ami a TSC N3B gyártástechnológiájával készült, összesen négy darab Lion Cove alapú processzormag található, ezek teljesítményre hangolt megoldások (P-Core), amelyekhez 12 MB-nyi megosztott harmadszintű gyorsítótár, illetve magonként 2,5 MB-nyi dedikált másodszintű gyorsítótár tartozik.
Míg az Arrow Lake esetében a Skymont alapú E-Core részleg hozzáfér a P-Core részleg megosztott harmadszintű gyorsítótárához, addig a Lunar Lake esetében ilyesmire nincs mód: az E-Core részleg egy külön kis „alacsony fogyasztású szigeten” foglal helyet, ahol a processzormagok 4 MB-nyi másodszintű gyorsítótárral rendelkeznek – ebben az esetben négyen vannak. Az E-Core részleg mellé került az NPU, vagyis a neurális feldolgozó egység, ami összesen hat darab NCE motorral rendelkezik, ezáltal közel 48 TOPs számítási teljesítményt nyújt az AI feladatok alatt.
A Compute Tile fedélzetén jelen van egy Battlemage alapú iGPU is, ami összesen maximum 8 darab Xe2-LPG maggal rendelkezik, valamint helyet kapott mellette egy Media Engine is. A fontos komponensek lényegében egyetlen lapkára kerültek annak érdekében, hogy csökkentség a lapkák közötti kommunikáció szükségességét, ami nemcsak a késleltetés csökkentésében segít, de a fogyasztás optimalizálásában is. A SoC kapott még egy 8 MB-os rendszerszintű gyorsítótárat is (SLC), ami az ARM alapú SoC egységek fedélzetéről ismerős lehet, ez a memóriavezérlő mellett foglal helyet, ami egyébként a processzormagok, az iGPU, a Media Engine, és az NPU között meg van osztva.

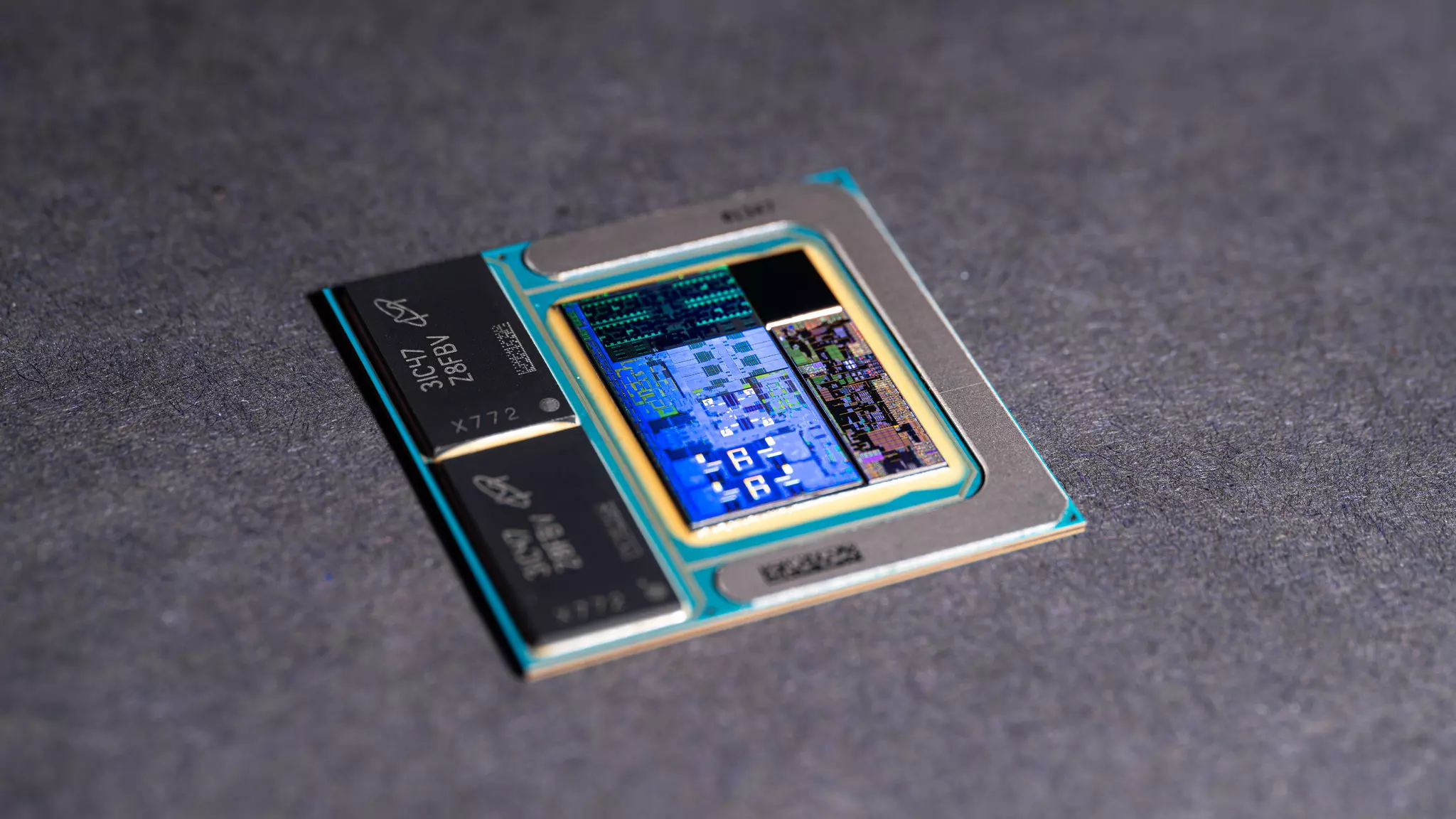

A késleltetés további csökkentésében és a fogyasztás optimalizálásában segít az is, hogy a tokozásra integrálták a rendszermemóriát, ami LPDDR5x-8533 MT/s sebességű memórialapkák formájában érhető el, vagyis a memória normál felhasználók által nem bővíthető, kapacitása 16 GB vagy 32 GB lehet.
A Compute Tile alatt találjuk a Platform Controller Tile névre keresztelt egységet, ami már a TSMC N6-os gyártástechnológiájával készül, mellette egy üres lapka is helyet kapott, ami a szerkezeti merevségről gondoskodik. Ez az egység számos vezérlőt tartalmaz, például PCIe hubot, ami PCIe 4.0-s és PCIe 5.0-s sávokat kínál a rendszer számára, de a Thunderbolt vezérlők, az USB vezérlők, illetve a Bluetooth és Wi-Fi vezérlők is ezen a lapkán találhatóak. A felsorolt chipletek egy 22 FFL gyártástechnológiával készített alaplap fogadja (Active Interposer), ami az Intel Foveros 3D tokozási technológiájára támaszkodik.
A Lunar Lake összességében egy bonyolult mérnöki mestermű.
