MÁR MEG IS SKALPOLTAK EGY RYZEN 5 5600G APU-T, JÓ MINŐSÉGŰ KÉPEK KÉSZÜLTEK A LAPKÁRÓL

Az elkövető ismét a jól ismert Fritzschen Fritz, segítőtársa pedig Locuza, aki felirataival teszi érdekesebbé és beszédesebbé a képeket.
Víg Ferenc (J.o.k.e.r)
Víg Ferenc (J.o.k.e.r)
Már meg is skalpoltak egy RYZEN 5 5600G APU-t, jó minőségű képek készültek a lapkáról

A minőségű nagyfelbontású fotóiról ismert Fritschens Fritz ismét egy érdekes válogatást közölt, amelynek főszereplője ezúttal egy AMD RYZEN 5000G sorozatú APU egység, a RYZEN 5 5600G, amely nemrégiben vált elérhetővé a DIY piacon a RYZEN 7 5700G-vel együtt. Egy RYZEN 3 5300G típusjelzéssel ellátott modellről pedig éppen nemrégiben érkeztek érdekes eredmények, hála az extrém tuningnak, de ez utóbbi verzió egyelőre még csak az OEM partnerek számára érhető el, pedig nagy érdeklődésre tarthatna számot.

Galéria megnyitása

No de térjünk vissza hírünk főszereplőjéhez, a RYZEN 5 5600G-hez, ami egy hat maggal és tizenkét szállal ellátott APU egység. A processzormagok 3,9 GHz-es alap- és 4,4 GHz-es maximális boost órajelen üzemelnek, míg a VREGA architektúra köré épülő, 7 CU tömbbel ellátott iGPU esetében 1900 MHz-es boost órajelet állítottak be.

Galéria megnyitása

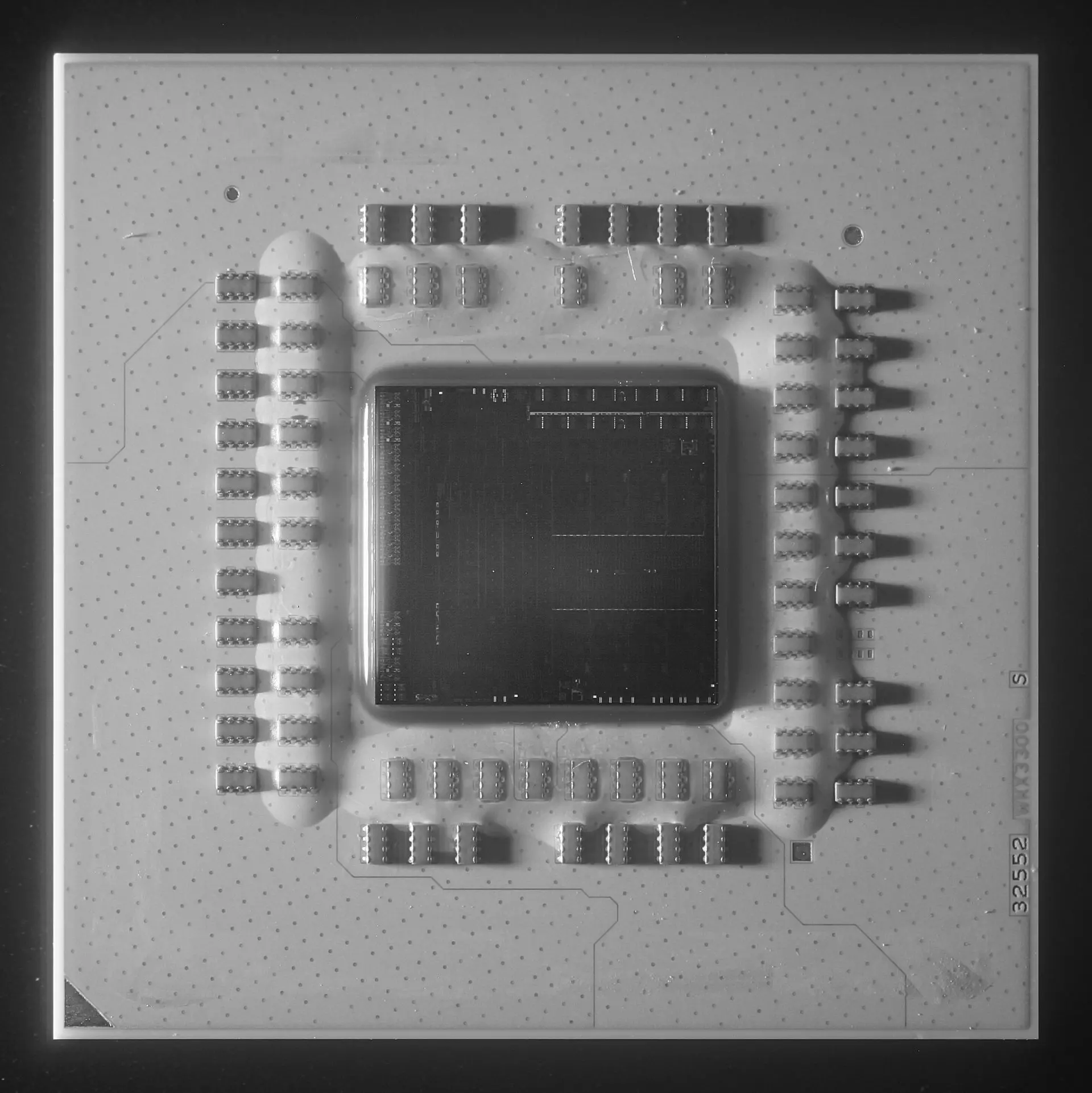

Erről az APU egységről készült egy lapkafotó, azaz a blokkdiagramm formájában már ismerős részleteket fizikai valójukban is megcsodálhatjuk, hála az IHS eltávolításának, illetve néhány mesterfogásnak, amelyekkel láthatóvá válik a lapka felépítése. A fotó egy 179,9 négyzetmilliméteres szilícium lapka látható, amely az előző, ZEN 2 architektúra köré épülő generációhoz képest nagyobb, méghozzá 16%-kal, ami főként annak köszönhető, hogy maguk a ZEN 3-as processzormagok is nagyobbak.

Galéria megnyitása

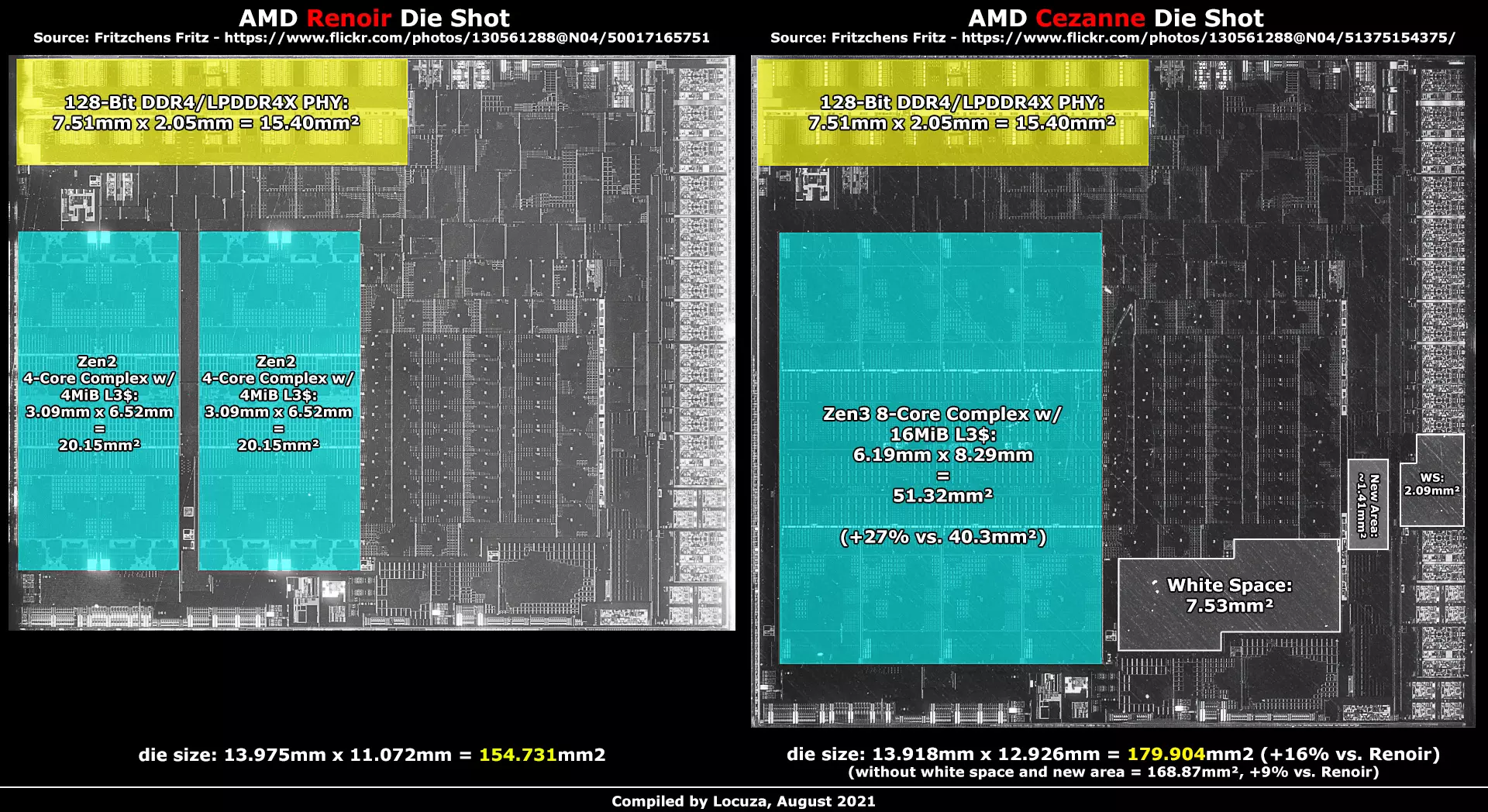

Fritzchens Fritz fotóját szokás szerint Locuza feliratozta, ebből pedig kiderül, hogy a ZEN 2 alapú lapkához képest mennyivel is nagyobb a ZEN 3 alapú megoldás számítási területe. Az alapvető mérések és számítások eredményeként az látszik, hogy a ZEN 3 alapú lapkánál ez a Compute Area nagyjából 27%-kal nagyobb, ami magyarázat lehet a ZEN 3 által hozott, igen tekintélyesnek minősülő IPC növekedésre is.

Locuza megjegyzései szerint az AMD fejlesztőcsapata igazából több GPU CU tömböt is adhatott volna a végső dizájnhoz, ám akkor a tápellátás, fogyasztás, illetve hőtermelés terén kihívásokba ütköztek volna. A 10,7 milliárd tranzisztorból álló lapka oroszlánrészét a processzormagok és a GPU-hoz kapcsolódó feldolgozók teszik ki, ezekre „költötték el a legtöbbet” a rendelkezésre álló tranzisztor-büdzséből, ami azért aligha meglepő.
